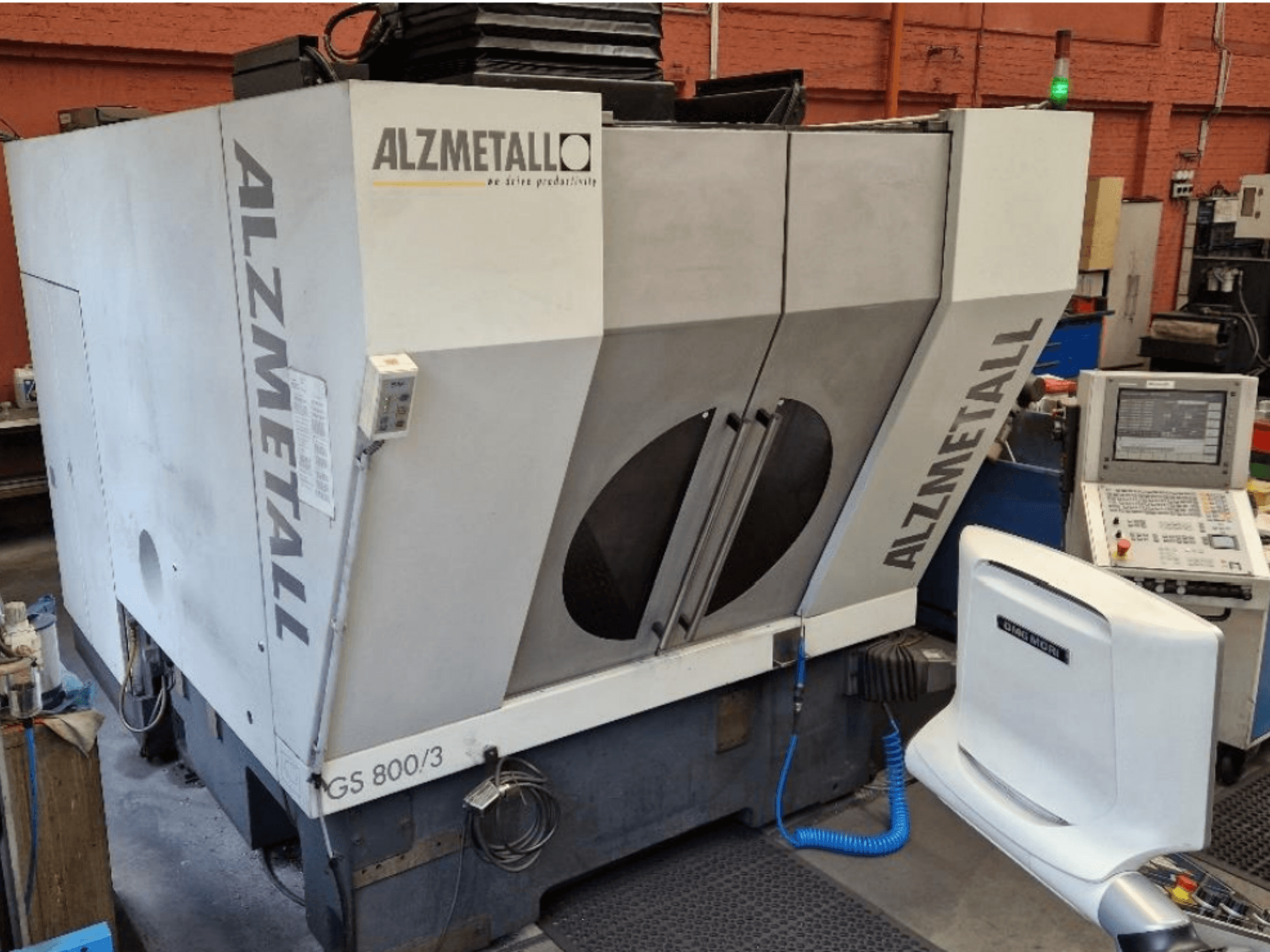

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Odległość wrzeciona od sztywnego stołu: 150 – 650 mm

- Rowki teowe stołu: 9 rowków teowych zgodnych z normą DIN 650 w kierunku osi X, 14 o szerokości H12, o podziałce 100 mm, 14 rowków centrujących H7, stół obniżony o 80 mm

- Typ wrzeciona: chłodzone wodą wrzeciono z silnikiem wysokoczęstotliwościowym, z hybrydowymi łożyskami wrzeciona i smarowaniem olejowo-powietrznym

- Stożek wrzeciona: HSK-A63 zgodnie z normą DIN 69893 -

- Maks. moment obrotowy: 139 Nm przy 25% cyklu pracy - Cechy wrzeciona: nowe wrzeciono w 2025 r., kompensacja rozszerzalności cieplnej, uszczelnienie pneumatyczne, przedmuchiwanie powietrzem przez środek wrzeciona

- Prędkość posuwu szybkiego (X/Y/Z): 45 m/min

- Maks. przyspieszenie (X/Y/Z): 10 m/s²

- Maks. siła posuwu (X/Y/Z): 10 kN przy 40% cyklu pracy

- Systemy pomiarowe: podwójne bezpośrednie liniowe systemy pomiarowe dla osi X/Y, bezpośredni liniowy system pomiarowy dla osi Z

- Dokładność pozycjonowania (Tp): 0,007 mm zgodnie z normą DIN ISO 230-2

- Magazyn narzędzi: magazyn łańcuchowy z 33 pozycjami narzędzi

- System wymiany narzędzi: system podnoszący

- Maks. średnica narzędzia: 90 mm (pełna konfiguracja) / 130 mm (z wolnymi sąsiednimi pozycjami)

- Maks. długość narzędzia: 300 mm

- Maks. masa narzędzia: 10 kg

- Maks. łączna waga narzędzi: 160 kg

- Czas wymiany narzędzia: ok. 2 sekundy

- Czas między kolejnymi obróbkami: ok. 6 sekund

- Napięcie zasilania: 3x 400 V

- Częstotliwość sieciowa: 50 Hz

- Całkowity prąd znamionowy: 55 A

- Bezpieczniki sieciowe: 63 A gG - Wymagane ciśnienie zasilania: min. 6 bar

- Wymagany system sieciowy: sieć typu TN

- Wymiary transportowe: ok. 2 250 mm (szer.) x 4 760 mm (gł.) x 2 800 mm (wys.)

- Wyposażenie dodatkowe i funkcje:

- Sonda dotykowa 3D HEIDENHAIN TS 640 z transmisją podczerwienią

- Automatyczny system pomiaru narzędzi HEIDENHAIN TT 140

- Elektroniczne pokrętło HR 410

- Automatyczna roleta dachowa

- Przenośnik wiórów z taśmą zgarniającą (do krótkich wiórów metalowych o długości do 80 mm)

- Obudowa z blachy stalowej z każdej strony

- Wewnętrzna okładzina obszaru obróbki ze stali nierdzewnej

- Oświetlenie obszaru roboczego - Elektrycznie zabezpieczone poziome drzwi przesuwne z blokadą mechaniczną

- Chłodzenie szafy sterowniczej

- Brakujące/wyłączone elementy: Zbiornik chłodziwa NIE wchodzi w skład zestawu (brak zbiornika chłodziwa, pomp i węża do płukania wiórów)
