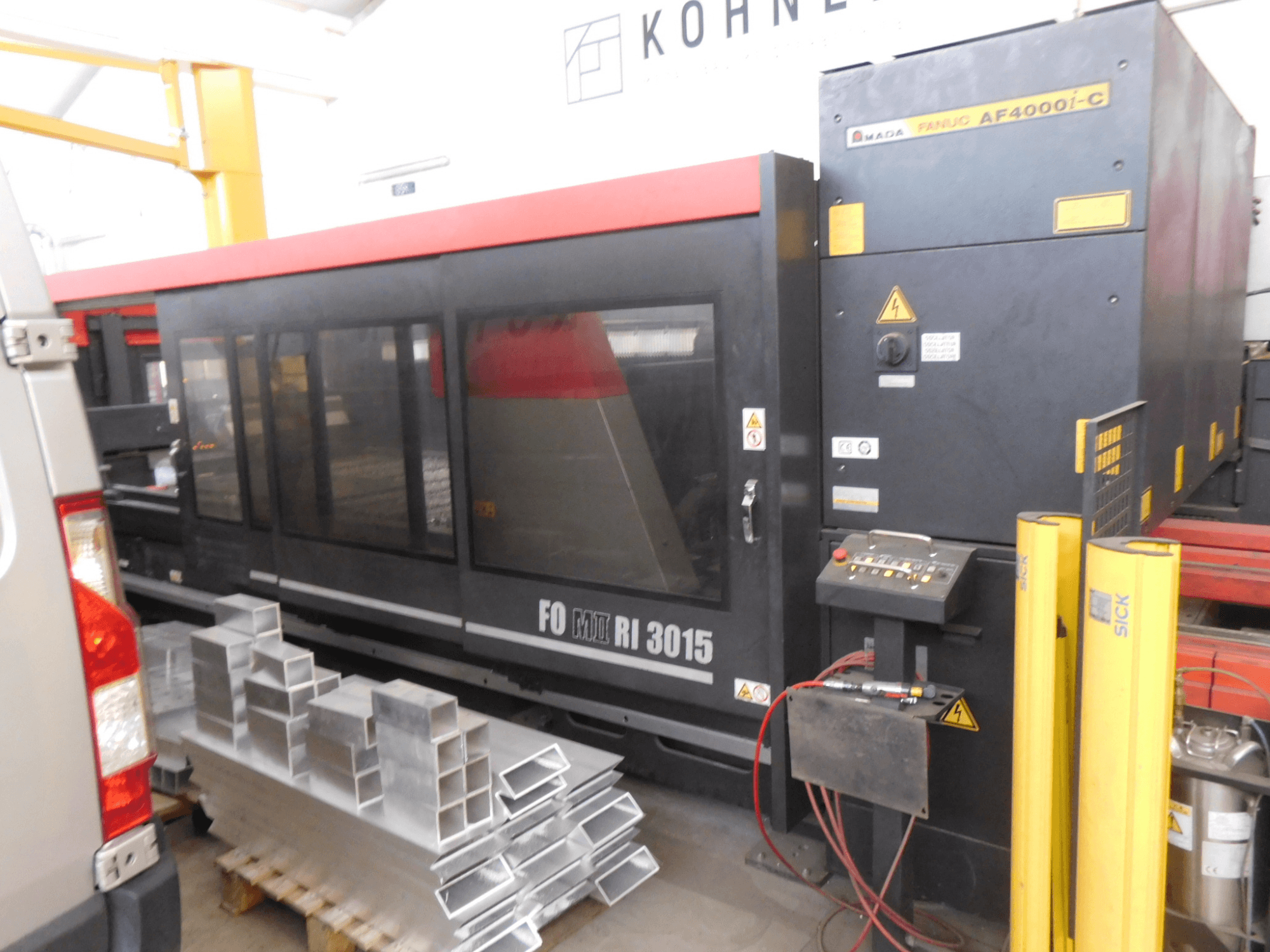

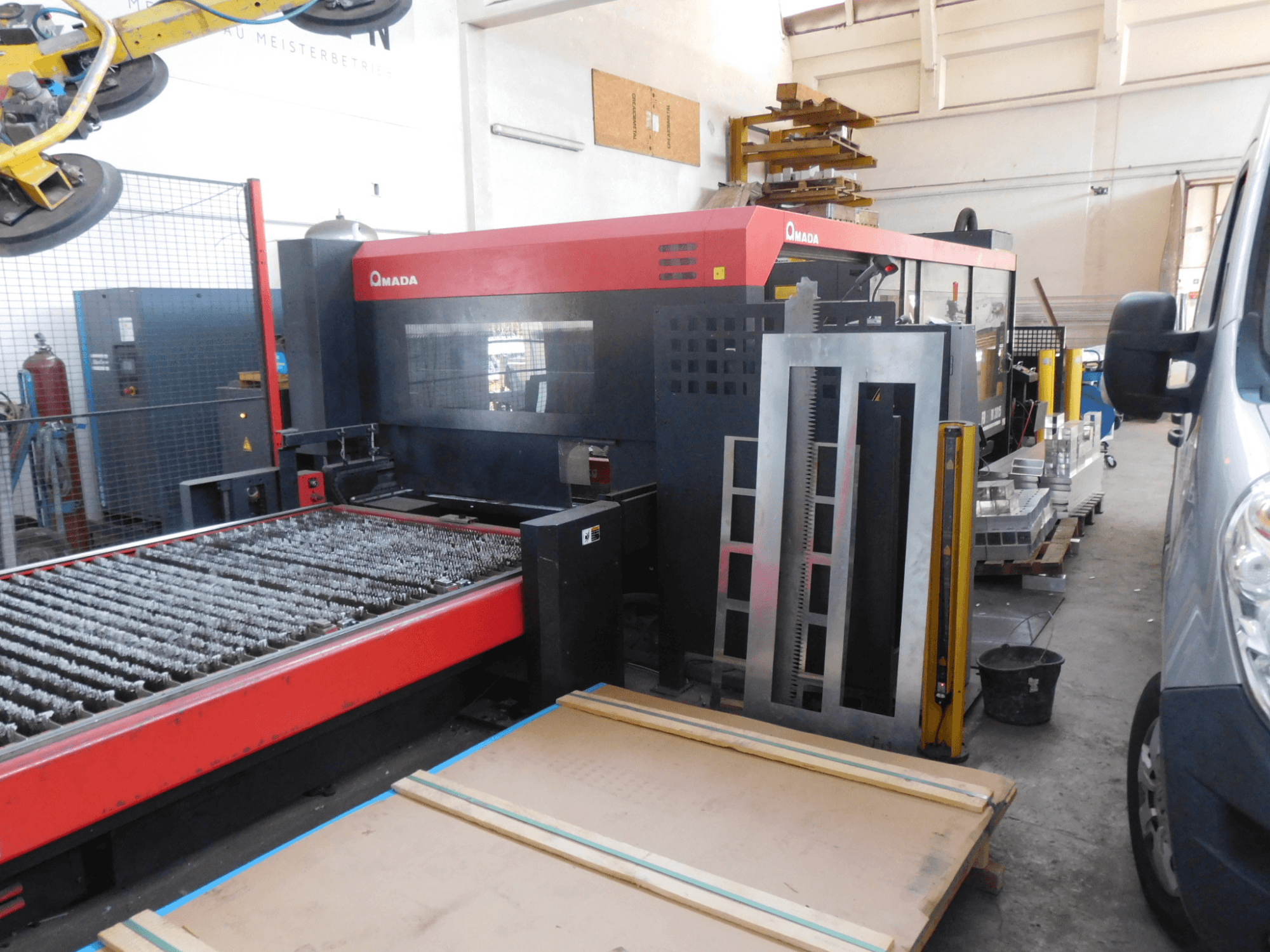

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Typ lasera: Laser CO2, wzbudzany AC-HF, szybki przepływ osiowy

• Moc wyjściowa lasera: 4000 W (ciągła), 5000 W (szczytowa)

• System optyczny: Latający układ optyczny

• Zakres ruchu (X x Y x Z): 3070 x 1550 x 200 mm

• Maks. Obciążenie stołu: 920 kg

• Maks. Grubość materiału (stal miękka): 20 mm

• Prędkość pozycjonowania: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (jednoczesne)

• Dokładność pozycjonowania: ± 0,01 mm / 500 mm

• Powtarzalność pozycjonowania: ± 0,005 mm

• Jednostka sterująca: AMNC 3i (ekran 21,5 cala)

• Typ źródła lasera: AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Stabilność lasera: ± 2%

• Zużycie gazu laserowego: ok. 10 l/h

• Mieszanina gazów laserowych:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3%

  • N₂: 35 ± 1.75%

• Tryb wiązki: w przybliżeniu TEM₀₀

• Rozbieżność wiązki: mniej niż 2 mrad

• Częstotliwość impulsów: 1 - 2000 Hz

• Warunki środowiskowe: 5 - 35°C przy maks. 75% wilgotności

• Zakres temperatur (temp. pracy): 25°C (± 1°C)

• Długość fali lasera: 10,6 µm

• Zużycie gazu laserowego: ok. 10 l/h

• Zużycie energii: 12-59 kW (średnia dla całego systemu)

• Rotary Index (RI): Zintegrowana możliwość obróbki rur/profili; jednostka RI obecna w dokumentacji

• Zapotrzebowanie na moc (tabliczka znamionowa jednostki głównej): 200 V, 50/60 Hz

• Masa maszyny: 13,550 kg

• Tabliczka znamionowa oscylatora: Model AF4000i-C, waga 1200 kg

• Tabliczka znamionowa jednostki głównej: Model FO3015IIRI

Dodatkowe wyposażenie

• Zmieniacz palet: LST3015 RI (YOM 2017, S/N 30153398)

• Zasilacz/transformator: TG513 (S/N 987/13)

• Jednostka chłodząca/wyciągowa: PC5011FOm24kw (S/N 7196850001)

• Oprogramowanie VPSS 3i Tube Full Solution Pack

• Wspornik stołu Steel-Prisma

• Obrotowa jednostka do cięcia rur z indeksem
