AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

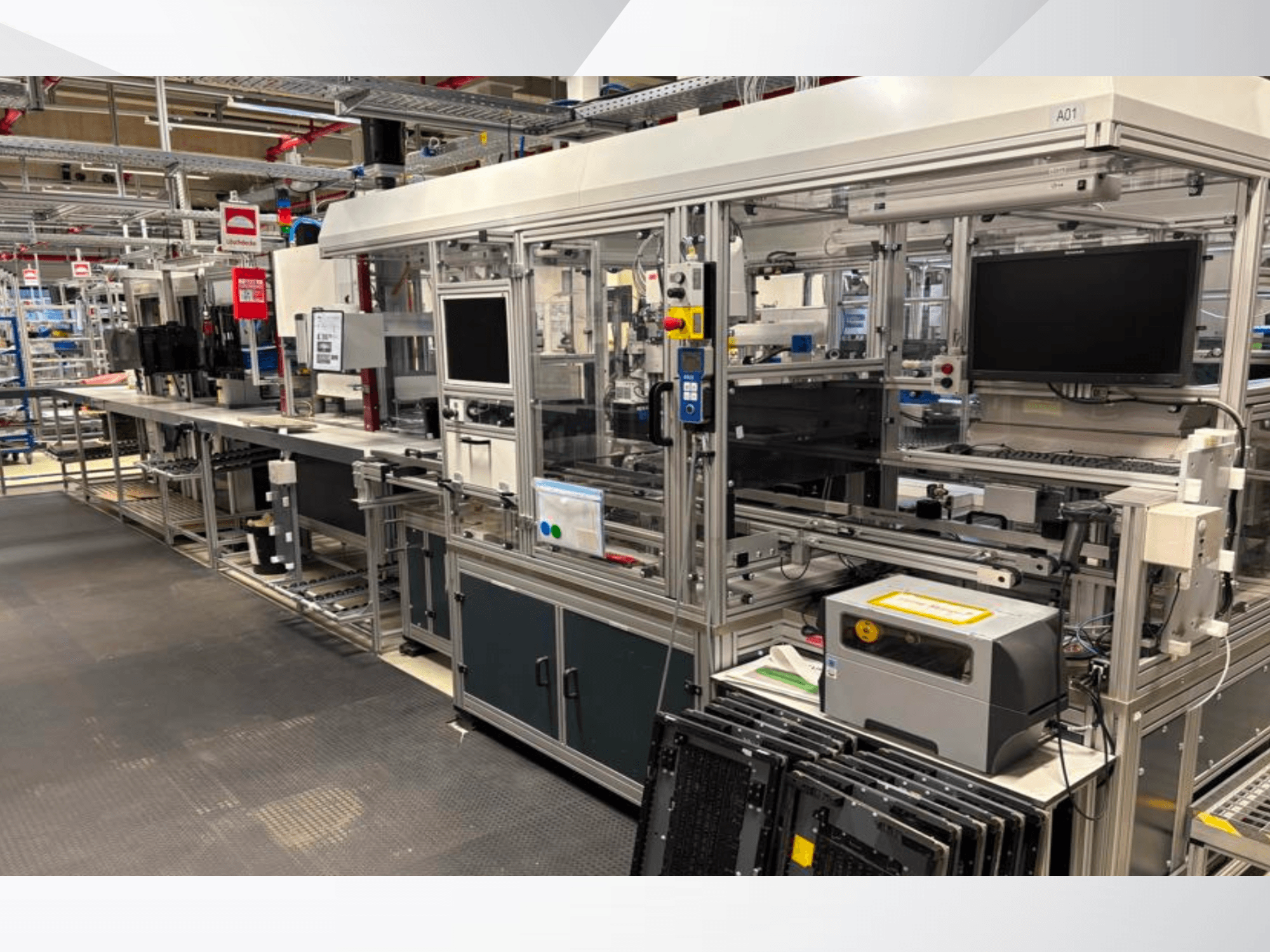

Dostępnych jest 40 kompletnych systemów Jupiter (traktowanych jako całość): automatyka spawalnicza obejmuje system sterowania portalem XYZ, sterowanie spawaniem, monitorowanie spawania, system wizyjny oraz łączność danych. Urządzenia chłodzące nie wchodzą w skład zestawu.

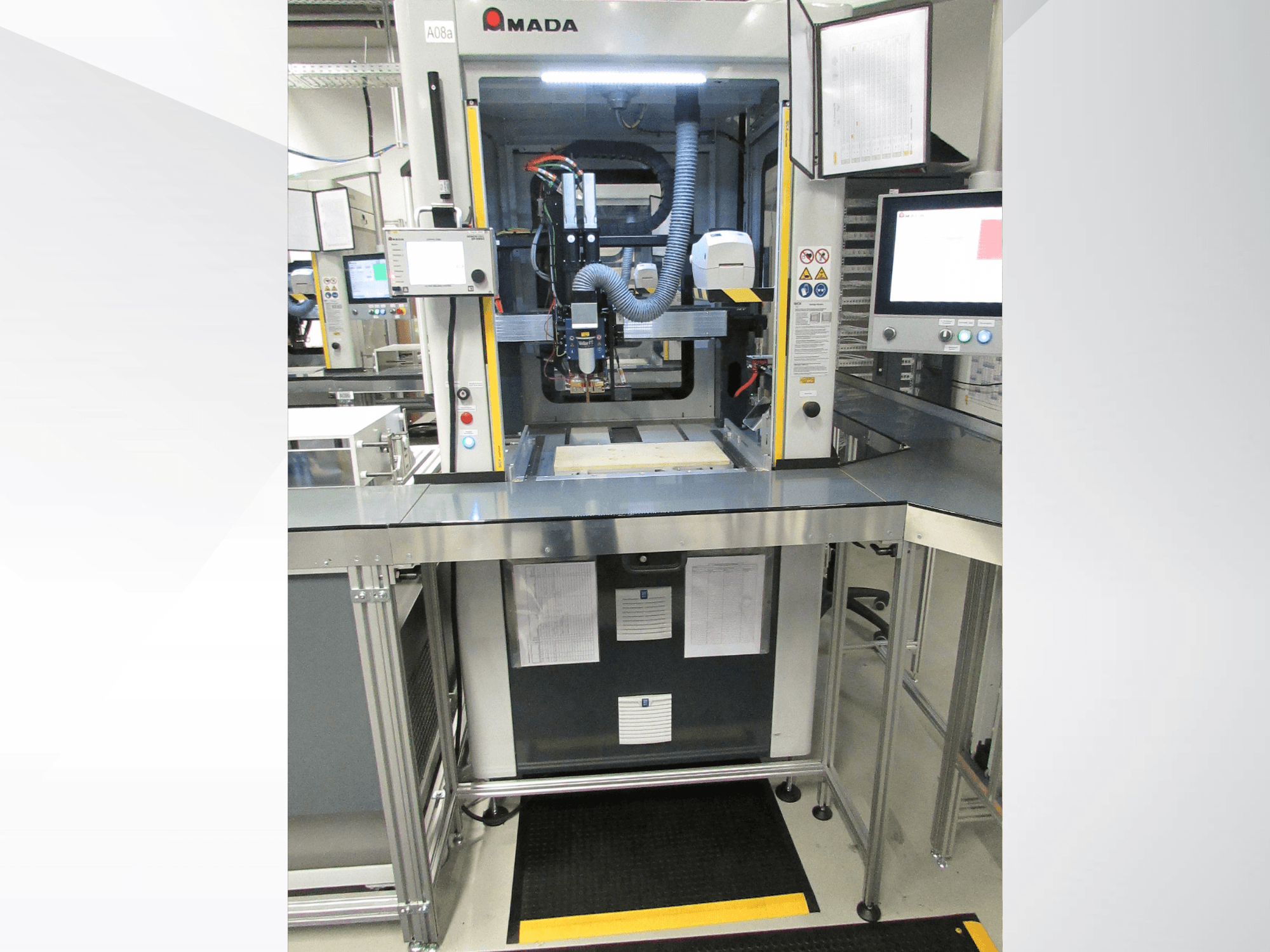

Zaawansowana spawarka do akumulatorów AMADA Jupiter (2021)

Ogólne

• Model: Zaawansowana spawarka akumulatorowa Jupiter

• Stan: Bardzo dobry / Dobrze utrzymana

• Wymiary maszyny: 1200 × 1200 × 2300 mm

• System sterowany za pomocą PLC

• Sterownik spawalniczy ISQ / MNC

Typ maszyny

• Zautomatyzowany system zgrzewania mikroopornościowego

• System zgrzewania pakietów akumulatorów / modułów akumulatorów

Technologia zgrzewania

• Mikro zgrzewanie oporowe

• Częstotliwość: 10 kHz

Obszar roboczy

• Obszar roboczy: 624 × 550 mm

• Obszar spawania (maks.): 540 × 450 mm

• Obszar widzenia (maks.): 540 × 450 mm

Wydajność

• Czas cyklu spawania: 1,8 s (od punktu spawania do punktu spawania)

• Czas kontroli wizyjnej: 1,2 s (od punktu wizyjnego do punktu wizyjnego)

• Liczba godzin pracy: w zakresie 5 000–40 000 h

Dane elektryczne

• Zasilanie: 400 V AC

• Bezpiecznik główny: 40 A

• Pobór mocy: 2 kVA

Pneumatyka

• Wymagania dotyczące sprężonego powietrza: 6 barów czystego, suchego powietrza

Wyposażenie opcjonalne, nie wchodzi w skład zestawu

• System załadunku robota

• System wizyjny

• Baza danych SQL Identyfikowalność

• Uchwyty elektrod

• Zapasowe elektrody

Opcjonalny system załadowczy z robotem

Ogólne

• Zastosowanie: Automatyczny załadunek / rozładunek zestawów akumulatorów

• Integracja: System spawalniczy AMADA Jupiter

• Robot załadowujący 25

Wyposażenie

• Automatyczna obsługa części

• Zintegrowana kontrola wizyjna

• Zintegrowany proces spawania

Opcjonalnie: 3x ASIC Robotics Steckautomat V (2022), cena na zapytanie

Ogólne

• Producent: ASIC Robotics AG

Zastosowanie

• Automatyczne wkładanie / montaż ogniw akumulatorowych

• Odpowiednie dla ogniw 18650

• Odpowiednie dla ogniw 21700

Kompatybilne typy uchwytów ogniw

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Wydajność

• 1 × 4 ogniwa jednocześnie: ok. 1,0 sek./ogniwo

• 2 × 2 ogniwa jednocześnie: ok. 1,0 s/ogniwo

• 4 × 1 ogniwo: ok. 1,3 s/ogniwo

• Wydajność techniczna: 95%

Dane elektryczne

• Napięcie: 3 × 400 / 230 V AC

• Częstotliwość: 50 Hz

• Zabezpieczenie bezpiecznikowe: 25 A

• Przewód zasilający: 6 mm²

Pneumatyka

• Ciśnienie robocze: 6–10 bar

• Przyłącze powietrzne: złącze wtykowe Ø14

• Jakość powietrza: suche i bezolejowe

Wymiary

• Wysokość maszyny ASIC Roboter wraz z wieżą sygnalizacyjną: 2720 mm

Waga

• ok. 2100 kg

Warunki środowiskowe

• Temperatura otoczenia: od +5 °C do +40 °C

• Wilgotność względna: 45–85% bez kondensacji

Emisja hałasu

• Średni poziom hałasu: 75 dB(A)
