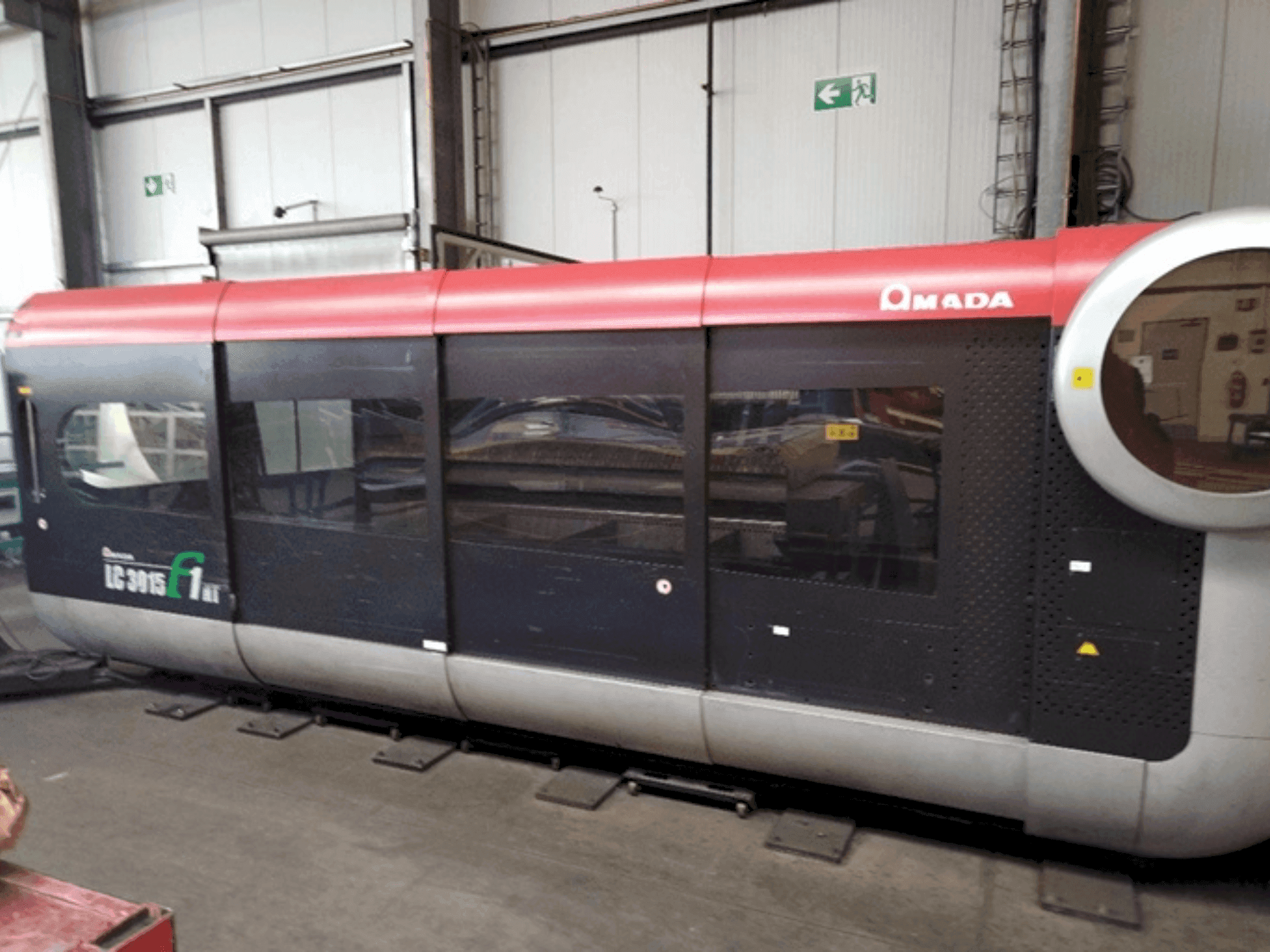

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Korzyści dla maszyny

Korzyści techniczne dla maszyn

• Wymagana moc: 98 kva
• Wydajność: 4 kw
• Rezonator laserowy: af4000i-b
• Transformator: marx tg 516

Informacje dodatkowe

Maszyna ze skrzynią transportową (dł. x szer. x wys.): 7120×3150×2370 mm Waga (ze skrzynią transportową): 13 500 kg Rezonator laserowy (dł. x szer. x wys.): 2460×1140×1965 mm Waga rezonatora laserowego: 1300 kg Jednostka połączona (dł. x szer. x wys.): 2332×1638×2201 mm Waga połączonej jednostki: Około 1750 kg Transformator (dł. x szer. x wys.): 950×800×950 mm Waga transformatora: 484 kg Zmieniarka palet (dł. x szer. x wys.): 3868×2352×1010 mm Waga zmieniarki palet (bez podnoszonych wsporników kulowych): 2450 kg Waga zmieniarki palet (z podnoszonymi wspornikami kulowymi [opcja]): 3 500 kg Połączenia elektryczne Całkowite podłączenie zasilania systemu: 400 V / 127 KVA Podłączenie zasilania transformatora: 400 V / 89 kVA / 160 A Podłączenie zasilania jednostki połączonej: 400 V / 38 kVA / 55 A Podłączenie zasilania rezonatora laserowego: 200 V / 55 kVA Przyłącze zasilania sterowania i napędów: 200 V / 34 kVA Napięcie robocze: 3×400 V(±10%)/PE/50 Hz Maks. Pobór prądu: 55 A Moc znamionowa transformatora: 89 KVA Znamionowe napięcie pierwotne transformatora: 3 × 400 V (±10%) Znamionowe napięcie wtórne transformatora: 3×200 V Znamionowy prąd pierwotny transformatora: 132 A Znamionowy prąd wtórny transformatora: 257 A Wymagania dotyczące sprężonego powietrza i gazu Całkowite zapotrzebowanie na sprężone powietrze (powietrze nieużywane jako gaz tnący): 7 bar; 69,6 m 3/h Całkowite zapotrzebowanie na sprężone powietrze (powietrze używane jako gaz tnący): Maks. 9,7 bara; 132,6 m 3/h Sprężone powietrze dla funkcji maszyny ("Cięcie chłodzące" i "Wystrzał oleju"): 6 bar; 18 m 3/h Sprężone powietrze dla funkcji "ECO CUT": 6 barów; 18 m 3/h Sprężone powietrze dla systemu odsysania oparów DELTAComp 1500-8/9: 5 bar; 5,6 m 3/h Zużycie gazu laserowego: 10 litrów na godzinę Gazy tnące: Wymagane są tlen, azot i sprężone powietrze (jeśli są używane jako gaz tnący). Wymagania dotyczące środowiska i lokalizacji Temperatura pomieszczenia roboczego: +15 do +35 °C Wysokość pomieszczenia: Co najmniej 4 m Oświetlenie: Co najmniej 500 luksów Wilgotność: Mniej niż 75% (bez kondensacji rosy) Wibracje: Musi być odporny na przyspieszenia sejsmiczne poniżej 0,05 G (0,49 m/s 2) z amplitudą poniżej 5 µm. Nośność fundamentu: ≥49 kN/m 2
