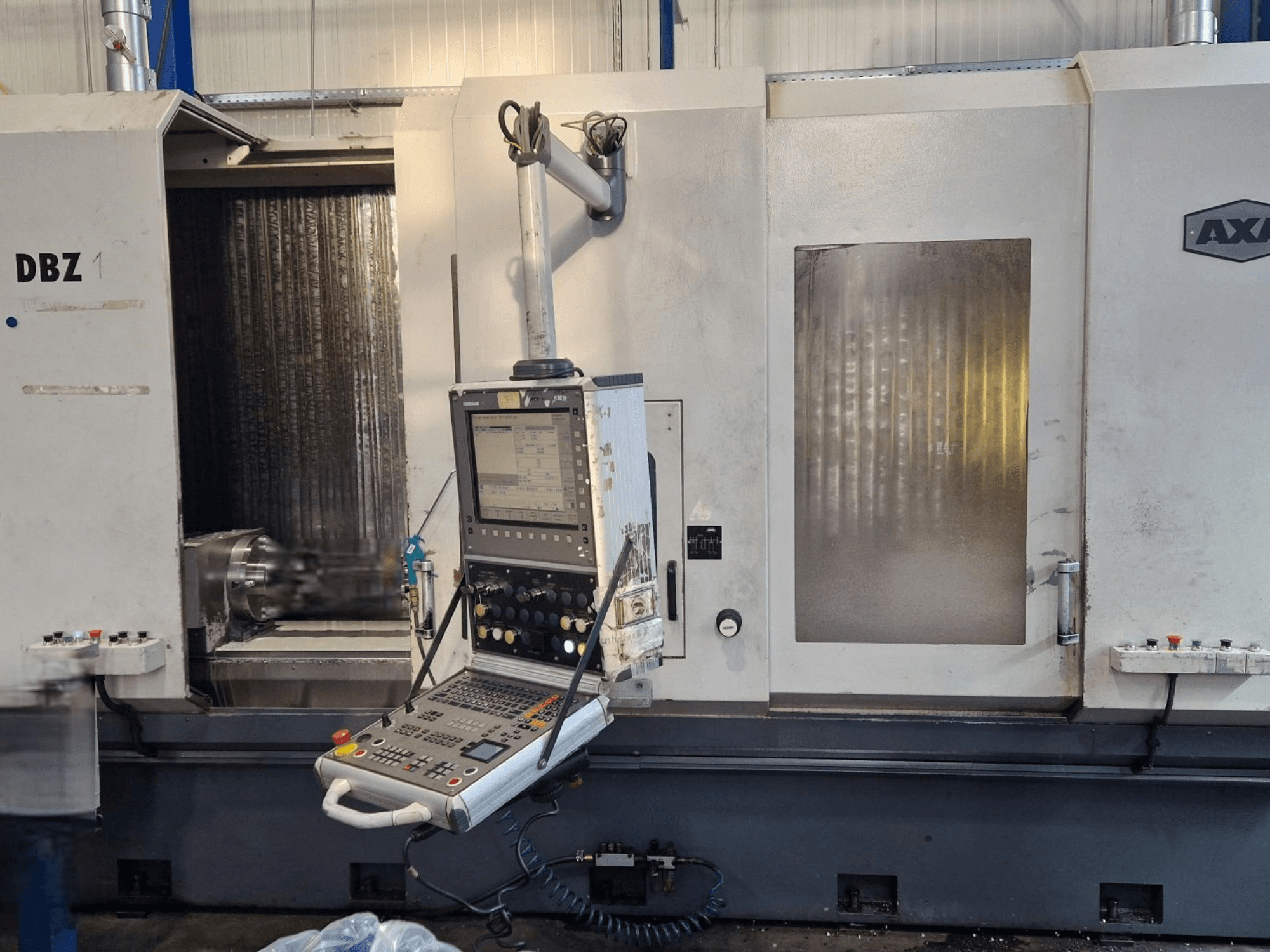

AXA - DBZAT-MIL-AXA-2010-00001

• Liczba godzin pracy wrzeciona: 36 604 h (zweryfikowano na podstawie zdjęcia)

• Liczba godzin pracy: 40 049,8 h

• Liczba godzin pracy maszyny: 81 189 h

• Zakres ruchu osi X: 2 × 750 mm (praca wahadłowa)

• Zakres ruchu w osi Y: 500 mm

• Zakres ruchu osi Z: 600 mm

• Powierzchnia mocowania / wymiary stołu: 1350 × 500 mm po prawej i lewej stronie (2x)

• Maks. obciążenie stołu: 800 kg/m²

• Typ wrzeciona: silnik z wałem drążonym, chłodzony wodą

• Zakres prędkości wrzeciona: 30–8 000 obr./min (maks. 10 000 obr./min w specyfikacji / Nmax 12 000 obr./min)

• Moc wrzeciona (40% czasu pracy): 30,0 kW

• Moc wrzeciona (100% czasu pracy): 20,0 kW

• Moment obrotowy wrzeciona (40% czasu pracy): 143,2 Nm

• Moment obrotowy wrzeciona (100% czasu pracy): 95,5 Nm

• Uchwyt narzędziowy: SK 40

• Pojemność zmieniacza narzędzi: 22 pozycje (typ płytkowy/tarcza)

• - Maks. średnica narzędzia: 85 mm (135 mm przy wolnych sąsiednich miejscach)

  - Maks. długość narzędzia: 400 mm

  - Maks. waga narzędzia: 8 kg (przy L = 400 mm) / 5,5 kg (przy L = 200 mm)

  - Szybki posuw w osi X: 25 m/min

  - Posuw szybki w osi Y: 25 m/min

  - Posuw szybki w osi Z: 20 m/min

  - Napięcie zasilania: 3x 400 V / 230 V / N / PE, 50 Hz

  - Obciążenie przyłączone: 55 kVA

  - Bezpiecznik rezerwowy: maks. 100 A

  - Napięcie sterujące: 24 V

• Wymiary całkowite: 4500 × 2250 × 2700 mm

• Zmieniacz narzędzi: zmieniacz narzędzi płytkowy

• Konstrukcja/konfiguracja: kolumna ruchoma; obszary robocze po lewej i prawej stronie (obróbka wahadłowa)

• Bezpieczeństwo/obudowa: Drzwi serwisowe

Wyposażenie dodatkowe

• Stół obrotowy NC RTA 200 z hydraulicznym łożyskiem oporowym (4. oś)

• System mocowania: Układ hydrauliczny dla prawego i lewego obszaru roboczego, w tym złącze obrotowe dla 4. osi

• Wewnętrzny dopływ chłodziwa (IKZ)

• Przenośnik wiórów

• Układ emulsji (chłodzącej)

• Agregat chłodzący (chiller)

• Czwarta oś jest zamontowana po jednej stronie mocującej. Jest ona zawarta w dostawie.
