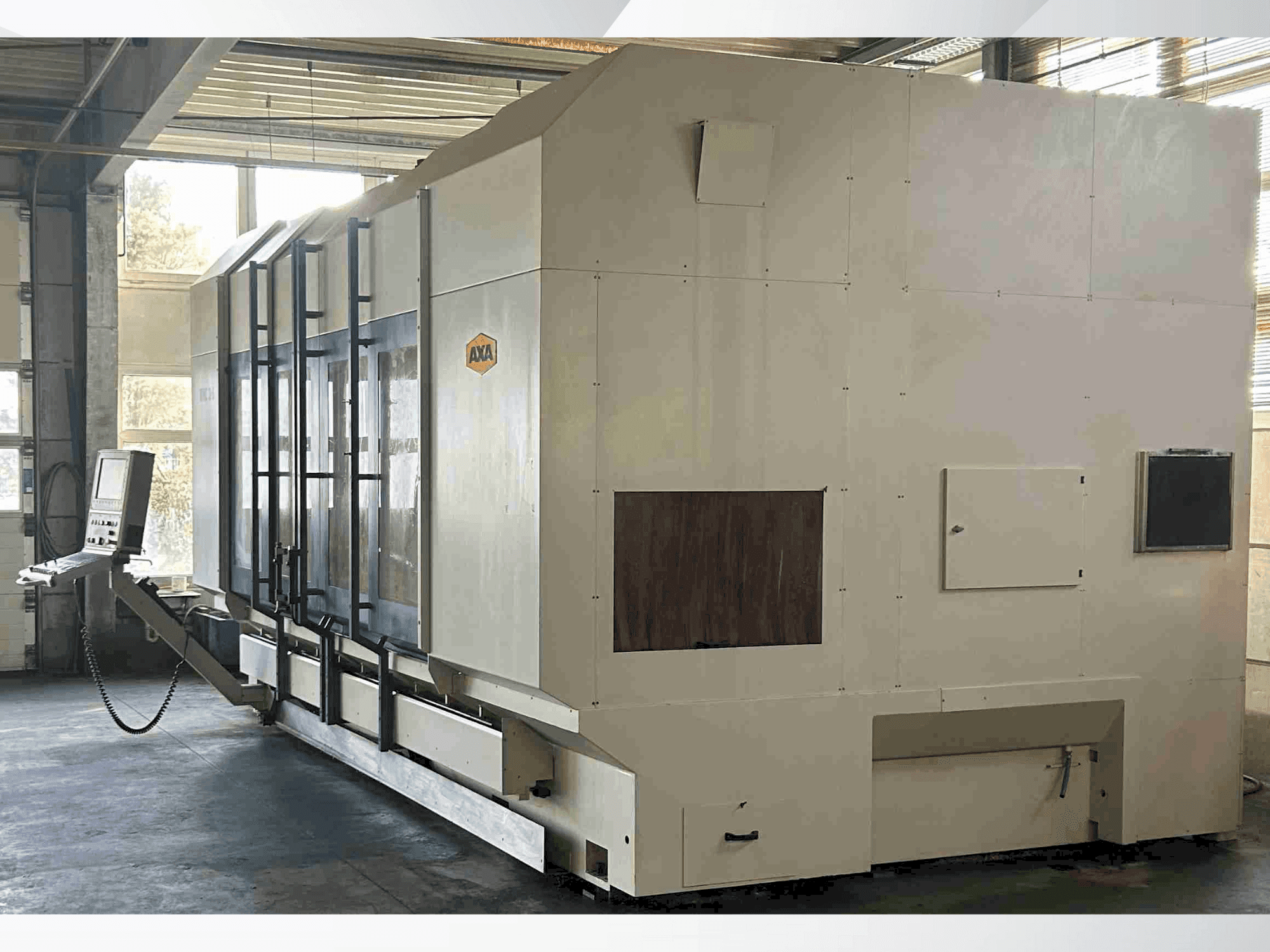

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Dodatkowe wyposażenie

• Maszyny są wyposażone w oś C i głowicę osi b +/-100º.

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Rozstaw rowków t: 160 mm
• Sonda 3d: rmp 60 renishaw
• Sonda narzędzia: tt140 heidenhain
• Głowica obrotowa nc, płynna regulacja, zakres obrotu ± 100°
• Zakres obrotu osi b: ± 90°
• Blokada: 2,5° (1°, bezstopniowa)
• Min. Czas wymiany narzędzia: 5 sek.
• Dokładność pozycjonowania powyżej 1000 mm: ± 0. 015 (0. 0075) mm
• Powtarzalność: ± 0,005 mm
• Frezowanie w st 60 maks. : 800 cm³/min

Korzyści techniczne dla maszyn

• Maks. Moment obrotowy przy 40%: 143 (-255) nm
• Maks. Moc przy 40%: 30 (40) kw
• Dopływ chłodziwa przez wrzeciono: 40 bar
• Maks. Siła posuwu: 9000 n
• Skok osi x: 1760 - 9000 mm
• Skok wahadła: około x-skok/2 - 500 mm
• Skok osi y (poziomy/pionowy): 700 (900) mm
• Skok osi z (poziomy/pionowy): 850 (950) mm
• Odległość stołu od czoła wrzeciona (poziomo/pionowo): 250 - 1100 mm / 40 - 890 mm
• Rowki teowe, środkowy rowek jako rowek wyrównujący h7: 14 h9 mm

Informacje dodatkowe

Maszyna wciąż pod napięciem / Wiercenie w St 60 max.: Ø 35 mm/ Nacinanie gwintów w St 60 maks.: M 30/ Dodatkowy ciężar na metr przesuwu X: ok. 2500 kg/ Masa maszyny podstawowej (X = 1760): ok. 14500 kg/ Wysokość robocza: min. 40 mm maks. 890 mm (pionowo)/ min. 250 mm maks. 1100 mm (poziomo)/ Moc napędu: Silnik AC z wałem drążonym zapewnia moc 30 kW/143 Nm przy 40% ED./ Prędkość wrzeciona: Wrzeciono ma zakres prędkości 30-6,000 U/min./ Magazyn narzędzi: Posiada magazyn łańcuchowy z 22 gniazdami narzędziowymi (SK40 DIN69871A/69872 A). Wymiary: Waga: około 16,500 kg./ Wymiary (dł.×szer.×wys.): około 5,7 m×3,9 m×3,4 m (+1,7 m dla przenośnika wiórów)./ Obudowa przestrzeni roboczej: Do hermetyzacji używana jest osłona mieszkowa z blaszanymi lamelami./ Rozszerzenie skoku osi Y do 900 mm i skoku osi Z do 950 mm/ Praca wahadłowa z płytą wahadłową wykonaną z aluminium, zawierającą okienko podglądu i wyłącznik bezpieczeństwa./ Rozbudowa magazynu narzędzi do 36 gniazd narzędziowych/ Hydrauliczne mocowanie dla uchwytu narzędziowego SK 40/ 1-osiowa głowica obrotowa NC, którą można pozycjonować w sposób ciągły w zakresie ±100∘/ i programowalna w krokach co 0,001∘/ Zwiększona moc napędu dzięki silnikowi AC z wałem drążonym (nr 111). Maksymalna moc wynosi 27 kW/100% ED lub 40 kW/40% ED. Maksymalny moment obrotowy wynosi 127 Nm/100% ED lub 191 Nm/40% ED./ Zwiększona prędkość obrotowa wrzeciona w zakresie 30-12 000 U/min ze smarowaniem mgłą olejową/ Zasilanie chłodziwem przez wrzeciono, w tym zewnętrzny zbiornik o pojemności 400 litrów z systemem filtrów taśmowych i pompą wysokociśnieniową. Może ona zapewnić ciśnienie do 40 barów. Ta opcja wymaga opcji przenośnika wiórów/ Odchylany taśmowy przenośnik wiórów (lewy lub prawy) ze zintegrowanym 200-litrowym zbiornikiem chłodziwa i pompą do chłodzenia zewnętrznego/ 5-osiowy stół obrotowy NC RTA 4L-800 o średnicy płyty czołowej 1000 mm. Stół jest przeznaczony do konfiguracji poziomej z zaciskiem hydraulicznym/ Stół RTA jest zintegrowany w celu wypoziomowania ze sztywnym stołem/ System sterowania Heidenhain iTNC 530 w połączeniu z cyfrowym sterowaniem napędem i 15-calowym wyświetlaczem TFT/ Sonda dotykowa 3D (Renishaw RMP 60) do pomiaru narzędzi, która jest przechowywana w magazynie narzędzi i może być automatycznie zmieniana. Oprogramowanie sondy służy do określania punktu zerowego i położenia, centrowania i elektrycznego ustawiania przedmiotu obrabianego/ System dotykowej sondy narzędziowej (Heidenhain TT 130) do pomiaru długości i promienia narzędzia, który można zamontować w obszarze obróbki i mierzyć za pomocą narzędzia stojącego lub obracającego się. Opcjonalnie: 6.oś. W pełni zintegrowany stół obrotowy
