BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

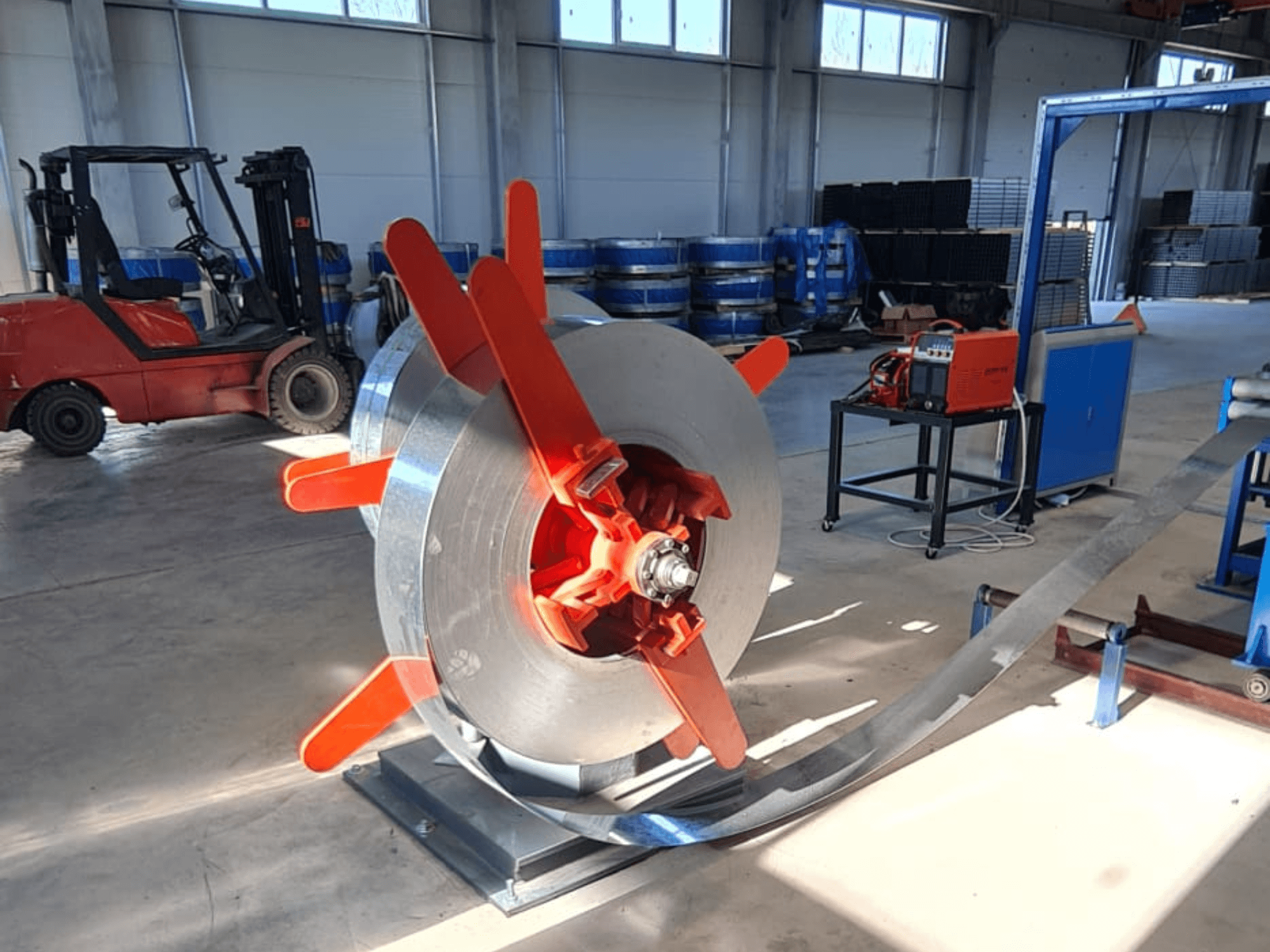

• Odwijak dwustanowiskowy

  • Funkcja: Pasywnie odwija cewkę

  • Konstrukcja: Dwustanowiskowy z obrotem o 180°; ręczne rozwijanie

  • Zalety: Szybkie ładowanie, prosta obsługa

• Nożyce hydrauliczne i zgrzewarka doczołowa

  • Funkcja: Cięcie przednich/tylnych końców taśm, centrowanie i ponowne spawanie

  • Budowa: Ręczne nożyce hydrauliczne z wysięgnikiem; przednie/tylne rolki dociskowe; przednie/tylne rolki centrujące; urządzenie spawalnicze

  • Metoda cięcia: Nożyce hydrauliczne

  • Metoda prasowania: Prasa dwucylindrowa

  • Metoda spawania: Spawanie ręczne

• Akumulator cewki

  • Funkcja: Zapewnia ciągłość produkcji podczas wymiany taśmy

  • Konstrukcja: Typ ramowy z ruchomymi i stałymi ramami (w tym urządzenie podające)

  • Prędkość podawania: maks. 120 m/min

  • Prędkość magazynowania: maks. 200 m/min

  • Długość przechowywanej taśmy: 200-400 m

  • Silnik rolki dociskowej: AC 11 kW

• Maszyna do formowania i kalibracji

  • Wysokość robocza: +850 mm

  • Moc napędu głównego: Silnik AC/DC 160 kW, 1000-2000 obr/min; reduktor: przekładnia hartowana; przekładnia: spiralna przekładnia stożkowa

  • Wejście/formowanie: Pasywna 5-rolkowa prostownica; pionowe rolki do podawania taśmy; formowanie za pomocą 7 poziomych + 8 pionowych stojaków rolkowych

  • Prowadzenie/prasowanie/odgazowywanie/chłodzenie/kalibracja: 6 poziomych + 5 pionowych stojaków na rolki; 1 okrągły stojak kalibracyjny

  • Okrągłe stanowisko kalibracyjne: 1 urządzenie wygładzające; 2 boki z 8 rolkami (4 na stronę); rolki Ø30 mm, 40Cr, hartowane/hartowane.

  • Poziomy wałek: Ø60 mm, pozycja łożyska 55, materiał 40Cr; hartowanie powierzchniowe HRC 50-55

  • Wałek pionowy: Ø40 mm, materiał 40Cr, ulepszony cieplnie/hartowany

  • Suwak łożyska: Stal kuta 45

  • Styl stojaka: Typ bramowy; szerokość otwarcia 120 mm; poziome mocowanie stojaka regulowane za pomocą przekładni ślimakowej

  • Materiał stojaków: Spawany, wyżarzany starzeniowo

  • Wałek dociskowy: Ø50 mm, 2 rolki, ręczna regulacja śrubowa

  • Wałek prowadzący: Ø40 mm

  • Nóż do gratowania: 2 sztuki (1 w użyciu, 1 zapasowy)

• Zbiornik chłodzący: W zestawie

• Piła do cięcia na zimno (typ KK-5-50)

  • Funkcja: Tnie rury na zadaną długość z prędkością liniową

  • Średnica rury: Okrągłe Ø16-63,5 mm (i odpowiadające im kwadratowe/prostokątne)

  • Długość cięcia: 1-6 m

  • Grubość materiału: 0,6-2,5 mm

  • Silnik piły: 11 kW AC z przetwornicą częstotliwości

  • Silnik posuwu: 2,9 kW serwo (Yaskawa)

  • Silnik napędowy: 11 kW serwo (Yaskawa)

  • Tryb podawania: Wielostopniowa prędkość serwomechanizmu

  • Prędkość następcza: maks. 110 m/min

  • Zaciskanie: Pneumatyczne

  • Brzeszczot: Ø400 mm

  • Reduktor piły: Model KK-80

  • Skok piły (długość stojaka): 3 m

Uwaga

• Dane techniczne i opisy zostały przepisane z oryginalnego potwierdzenia zamówienia i służą wyłącznie celom informacyjnym; nie są wiążące.

Wyposażenie dodatkowe

• Przenośnik szynowy, stół i maszyna pakująca

  • Funkcja: Automatyczne przenoszenie rur z walcarki na stół; pakowanie w wiązki sześciokątne

  • Długość toru rolkowego: 16 m

  • Napęd: 1 silnik YCT200-4A, 5,5 kW
