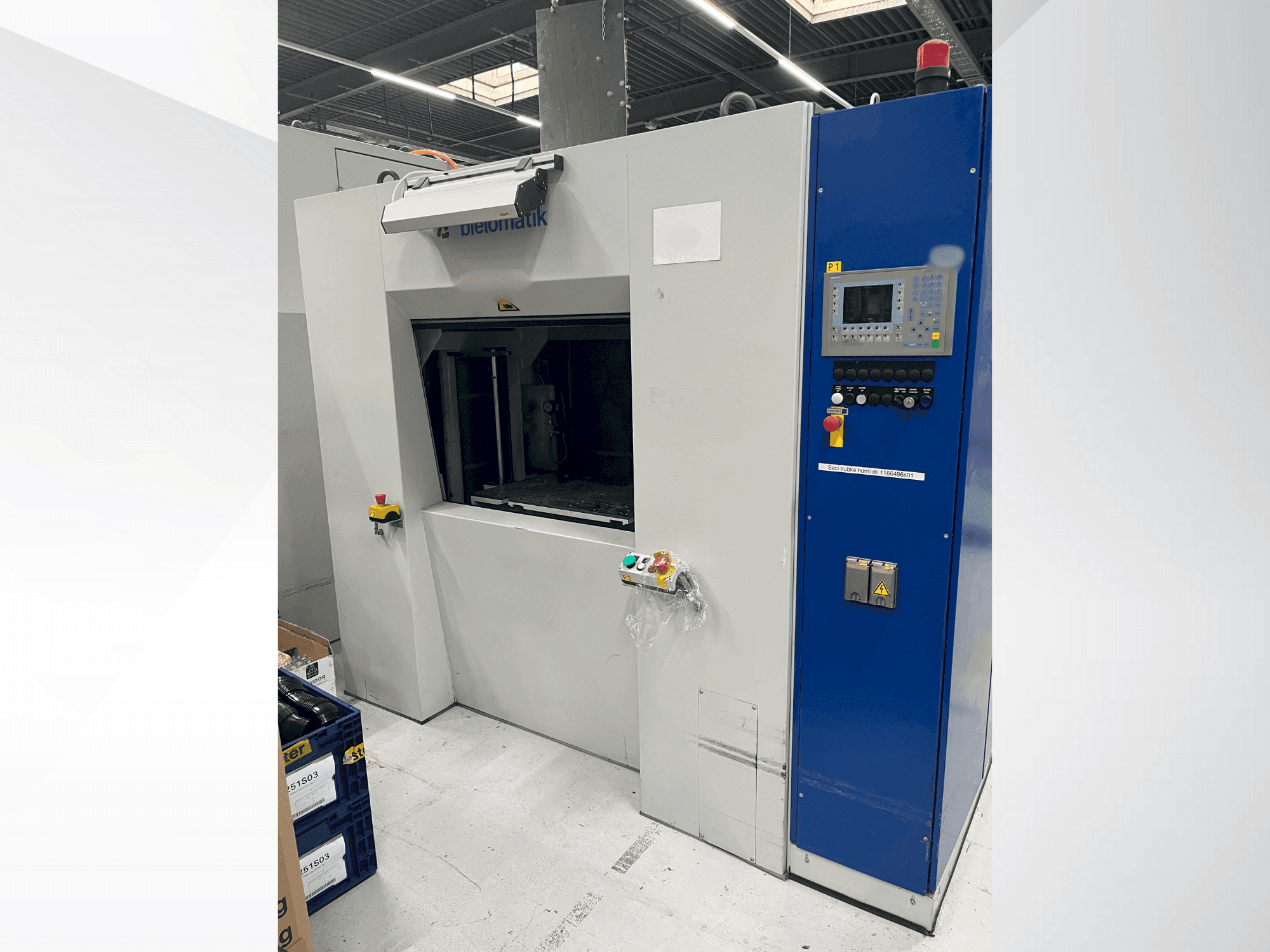

bielomatik - K3212DE-OTH-BIE-2014-00002

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Obszar mocowania stołu podnoszonego: maks. 920 mm x 530 mm
• Obszar mocowania jednostki wibracyjnej: maks. 900 mm x 540 mm
• Amplituda (wartość zadana): 0. 3-1. 2 mm z rozdzielczością ± 0. 01 mm
• Tolerancja, regulowana w krokach: ± 0. 1 mm do ± 0. 4 mm
• Zakres częstotliwości: około 170 hz - 240 hz
• Siła spawania: maks. 11400 n
• Siły napędowe: do maks. 2 x 10700 n
• Amplituda musi być o około 0,2 mm mniejsza niż minimalny prześwit części spawanych, aby zapobiec uszkodzeniu jednostki wibracyjnej.
• Czas cyklu zależy od kilku czynników, w tym jakości i jednorodności części spawalniczych, konserwacji maszyny i dostępności części spawalniczych.

Korzyści techniczne dla maszyn

• Napięcie znamionowe: 3 fazy / 380 v
• Częstotliwość: 50 hz
• Prąd pełnego obciążenia: 25 a
• Zasilanie z zabezpieczeniem bezpiecznikowym: 32 a
• Zdolność wyłączania zwarć: 10 ka
• Sprzęt zasilający: 17 kva
• Napięcia sterowania: ac 230 v / dc 24 v
• Wymagana powierzchnia podłogi: ok. 5600 x 4800 mm
• Stół podnoszony (skok pionowy): maks. 500 mm
• Szerokość otwarcia: maks. 705 mm

Informacje dodatkowe

Maszyna wciąż pod napięciem
