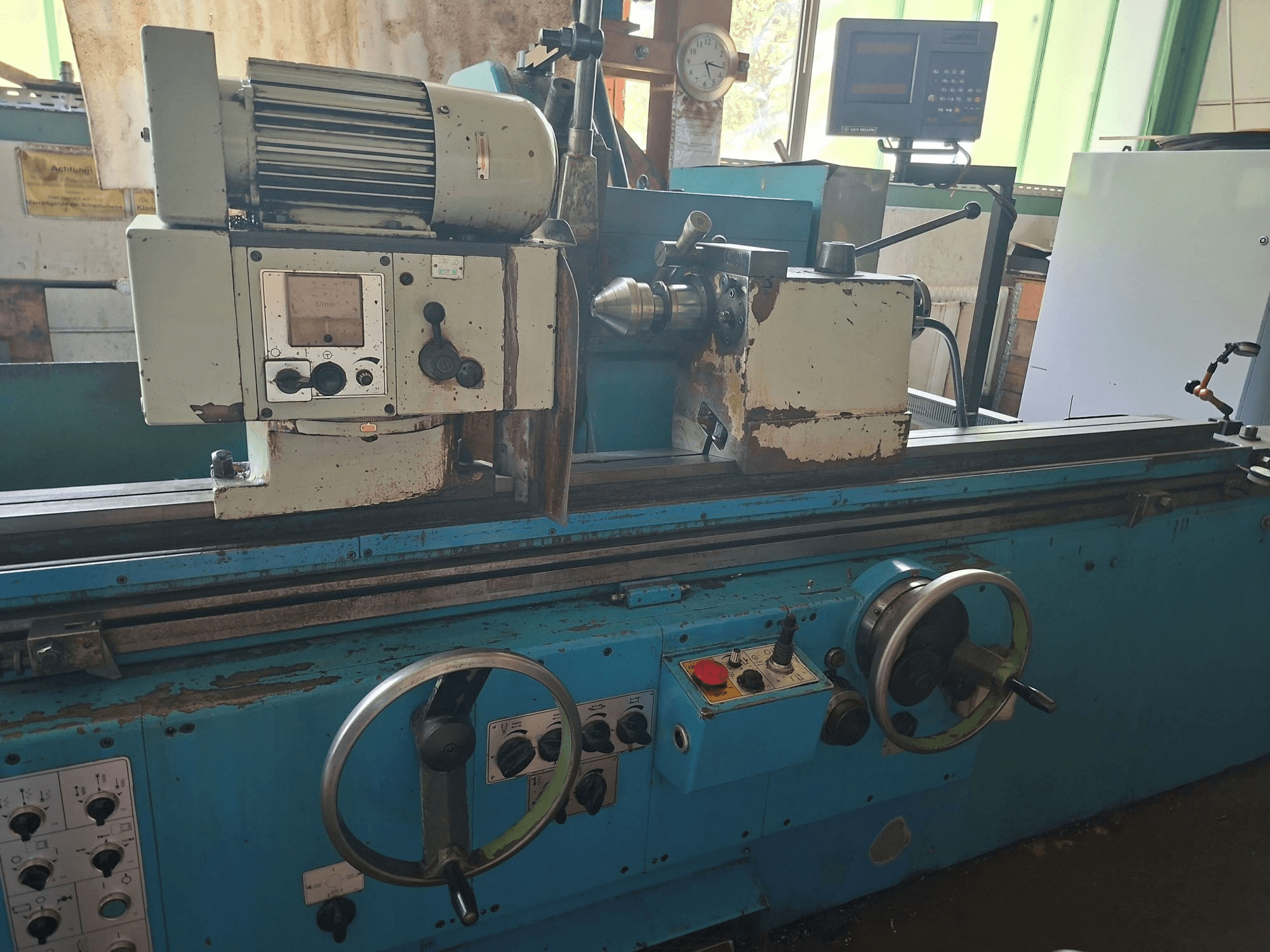

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Średnica obrotu: 500 mm

- Odległość między osiami: 2000 mm

- Wymiary ściernicy (średnica x szerokość x otwór): 500 x 80 x 203 mm

- Średnica ściernicy po częściowym zużyciu: 380 mm

- Minimalna średnica obracania się szlifowanej części przy zużytej tarczy (380 mm): 70 mm

- Maksymalna szerokość ściernicy: 200 mm

- Maksymalna szerokość zestawu tarcz wieloelementowych: 200 mm

- Maksymalna suma szerokości poszczególnych tarcz w zestawie wieloczęściowym: 200 mm

- Średnica obrotu w otwartej podpórce stałej: 110 mm

- Stożek wrzeciona głowicy roboczej: MORSE 5

- Stożek tulei konika: MORSE 5

- Średnica uchwytu zaciskowego: 200 mm

- Średnica obrotu w zamkniętej podpórce stałej: 110 mm

- Otwór w tulei wrzeciona do szlifowania wewnętrznego: 100 mm

- Kąt obrotu głowicy roboczej: +95° / -5°

- Kąt obrotu głowicy szlifierskiej: ±45°

- Kąt obrotu górnego stołu przy odległości między osiami 2000 mm: +5° / -3°

- Masa maszyny wraz z wyposażeniem standardowym (przy rozstawie osi 2000 mm): 6700 kg

- Prędkości obrotowe wrzeciona głowicy obróbczej (regulowane bezstopniowo): 18–112 min⁻¹ / 90–560 min⁻¹ (1. rząd / 2. rząd)

- Najmniejszy skok stołu w kierunku wzdłużnym: 1 mm

- Największy skok stołu w kierunku wzdłużnym (przy rozstawie osi 2000 mm): 2290 mm

- Ruch poprzeczny głowicy szlifierskiej: 415 mm

- Hydrauliczny szybki przesuw głowicy szlifierskiej: 60 mm

- Prędkość stołu (regulowana bezstopniowo): 0,05–4 m/min

- Przesuw poprzeczny głowicy szlifierskiej na jeden automatyczny skok posuwu: 0,2 mm/ø

- Przesuw poprzeczny głowicy szlifierskiej na jeden automatyczny posuw podczas szlifowania precyzyjnego: 0,15 mm/ø

- Automatyczny posuw głowicy szlifierskiej przy zmianie kierunku ruchu stołu podczas szlifowania wgłębnego: 0,0005–0,01 mm/ø

- Automatyczne posuwanie głowicy ściernej podczas zmiany kierunku ruchu stołu przy szlifowaniu poprzecznym: 0,005–0,05 mm/ø

- Prędkość automatycznego posuwu głowicy szlifierskiej podczas szlifowania wgłębnego: 1 mm/min

- Prędkość posuwu podczas posuwu wyładowczego: 0,015 mm/min

- Całkowite zapotrzebowanie mocy silników elektrycznych: 16 kVA

- Moc silnika głowicy szlifierskiej: 9,5 kW

- Maksymalna dopuszczalna masa przedmiotu obrabianego między punktami oparcia: 300 kg

- Maksymalna masa elementu wystającego (łącznie z urządzeniem mocującym): 60 kg

- Prędkość posuwu stołu: 6 m/min
