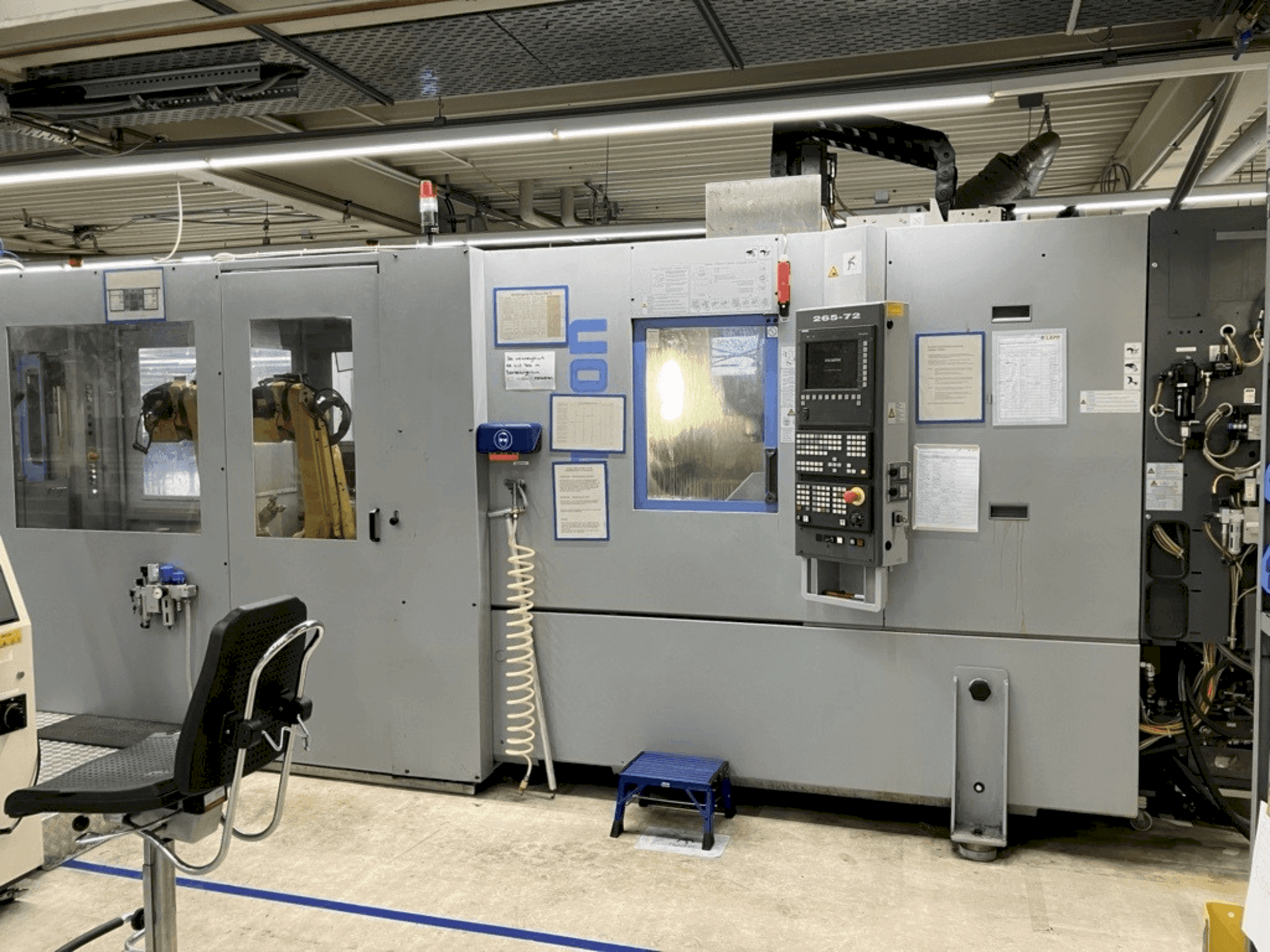

CHIRON - FZ 12 KWDE-MIL-CHI-2012-00002

Korzyści dla maszyny

Korzyści techniczne dla maszyn

• Kontrolowane osie: 6 osi
• Zasięg: 704 mm
• Przyspieszanie/zwalnianie: 0 do 12000 min-1 w 0. 6 sek.
• Powierzchnia mocowania: 820 x 440 mm²
• Zdolność wiercenia w st 60: Ø 16 mm
• Stukanie: m 16
• Wydajność frezowania w st 60: 80 cm³/min
• Przyspieszenie: oś x i y 0,7 g, oś z 1,0 g

Informacje dodatkowe

Ruch Zakres i prędkość ruchu osi: J1: 340°/360° (opcja) przy 350°/s J2: 200° przy 350°/s J3: 388° przy 400°/s J4: 380° przy 450°/s J5: 240° przy 450°/s J6: 720° przy 720°/s Dopuszczalny moment obciążenia: J4 i J5: 11,9 Nm J6: 6,7 Nm Powtarzalność: +/- 0,02 mm Prędkość maksymalna J1: 195°/s J2: 175°/s J3: 180°/s J4 i J5: 400°/s J6: 600°/s Dopuszczalny moment obciążenia J4 i J5: 7,7 Nm J6: 9,8 Nm Narzędzia Automatyczny zmieniacz narzędzi: Kieszenie na narzędzia: 24 Czas wymiany narzędzia: ok. 0,9 s Czas wymiany wiórów: ok. 2,4 s Elementy obrabiane są dostarczane przez zautomatyzowany system podawania i sekwencyjnie ładowane do centrów obróbczych Chiron przez dwa roboty przemysłowe Fanuc. Po zakończeniu procesu obróbki są one ponownie wyjmowane. Następnie roboty przenoszą komponenty do systemu transferowego, który transportuje je do systemu mycia. Zintegrowana linia myjąca zapewnia niezawodne czyszczenie komponentów zgodnie ze zdefiniowanymi specyfikacjami czystości. Po procesie mycia dwa synchronicznie działające roboty Fanuc przejmują oczyszczone części w tylnej części systemu. W zależności od specyfikacji procesu, są one automatycznie paletyzowane lub dalej przetwarzane w kolejnym etapie, na przykład poprzez nitowanie. Cały system działa w pełni automatycznie.
