Używany CHIRON FZ 18 W na sprzedaż | gindumac.com

Pokaż w oryginalnym języku

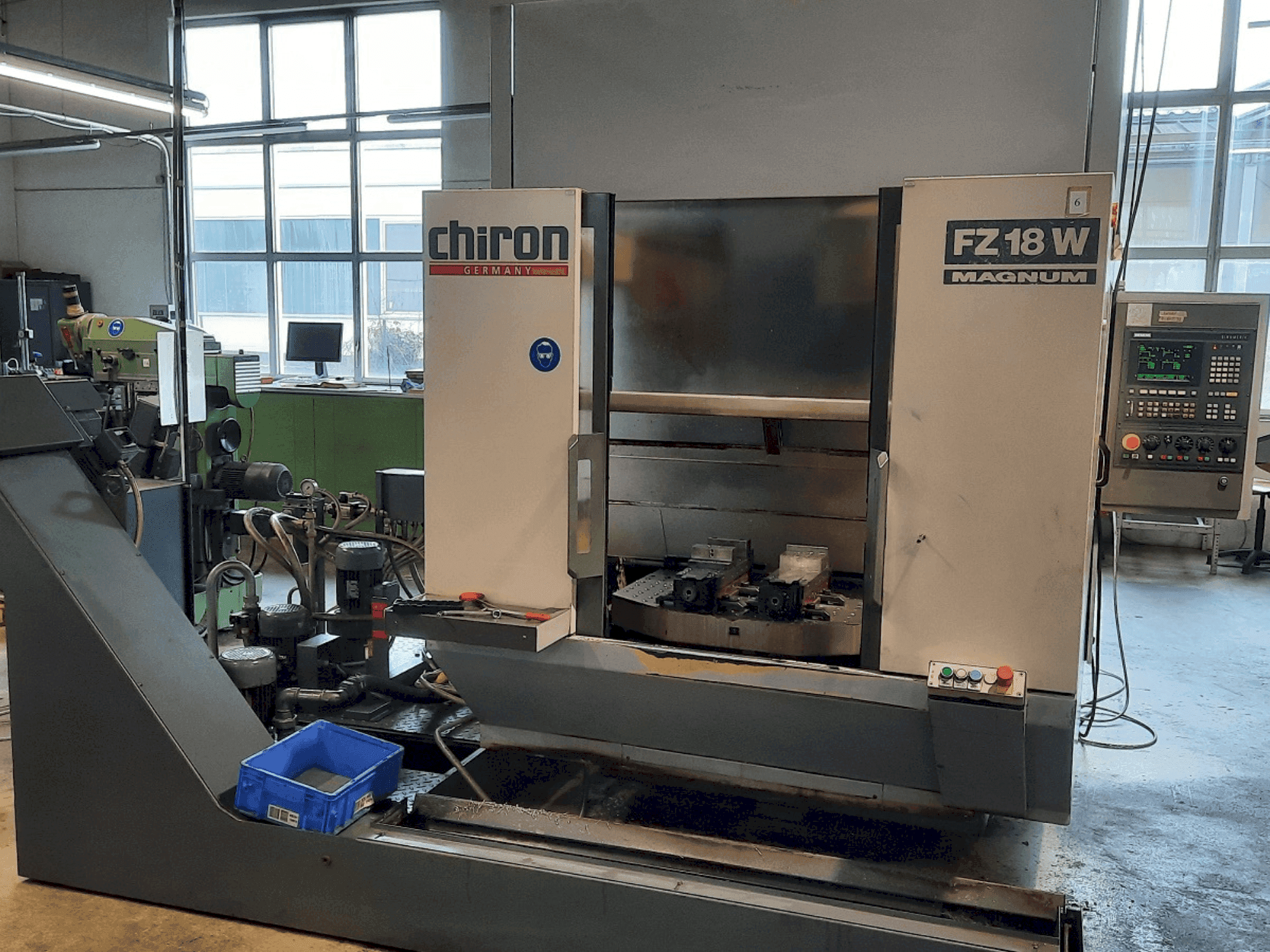

To 4-osiowe centrum obróbkowe CHIRON FZ 18 W zostało wyprodukowane w 1996 roku i charakteryzuje się solidną konstrukcją pionową. Obejmuje ono napęd wrzeciona głównego o mocy do 13 kW, szybką prędkość przesuwu wynoszącą 30 m/min oraz automatyczny zmieniacz narzędzi o dużej pojemności z 20 pozycjami. Maszyna obsługuje złożone operacje dzięki sterowaniu SINUMERIK 810M do precyzyjnego konturowania 3D. Idealna do środowisk o wysokim zapotrzebowaniu, posiada również podwójne przenośniki wiórów z zaawansowanym systemem chłodzenia. Skontaktuj się z nami, aby uzyskać więcej informacji o tej maszynie.

Informacje o maszynie

marka: CHIRON
rok: 1996
MODEL: FZ 18 W
zastosowanie: Frezowanie
Lokalizacja: Niemcy
rodzaj maszyny: Pionowe centrum obróbcze
Marka sterowania: SIEMENS

Dane techniczne - CHIRON FZ 18 W

Sterowanie

Marka: SIEMENS
Model: Sinumerik 810M

Główny napęd

Zakres obrotów wrzeciona: 20 - 7100 rpm 1/MIN
Moc silnika wrzeciona: 13 kW
Liczba osi: 4

Przesuw

Oś X Przesuw: 630 mm
Oś Y Przesuw: 400 mm
Oś Z Przesuw: 425 mm

Narzędzi

Maks. ciężar: 5 kg
Maks. średnica narzędzi: 65 mm

Dodatkowy sprzęt

- 2.2 Przenośniki wiórów: taśma zgarniająca, wysokość wyładunku 1050 mm
- Stalowa osłona: We wszystkich osiach

Informacje dodatkowe

Korzyści dla maszyny

Korzyści techniczne dla maszyn:
- - Moment obrotowy wrzeciona: 300 nm
- - Szybka prędkość przesuwu: 30 m/min
- - Napęd posuwu: serwomotor prądu przemiennego, pośredni system pomiaru położenia
- - Powierzchnia mocowania: 2 x 850 x 470 mm z gwintem i wzorem otworu
- - Maksymalne obciążenie transportowe na stronę: 250 kg (do 400 kg przy wydłużonym czasie)
- - Czas wymiany przedmiotu obrabianego: ok. 4,0 s, wzrastający do ok. 7 s przy maksymalnym obciążeniu
- - Automatyczny zmieniacz narzędzi: 20 pozycji narzędzi
- - Dane techniczne narzędzia: stożek stromy 40 din, średnica 65 mm, średnica z wolnymi sąsiednimi pozycjami 180 mm, waga 5 kg
- - Czas wymiany narzędzia: 0,9 s // czas chip-to-chip: 2,4 s
- - Układ chłodzenia: 500-litrowy zbiornik z pompą n (200 ltr/min przy ciśnieniu 1,5 bar) i pompą hd (20 ltr/min przy ciśnieniu 20 bar), obieg hd z czyszczeniem 60 um

Informacje dodatkowe

- Bezpieczeństwo: Elektrycznie zabezpieczona przykręcana osłona przeciwbryzgowa z drzwiczkami załadunkowymi Wysokość: Około 2600 mm nad podłogą, łącznie z oświetleniem maszyny Panel sterowania: Mini panel sterowania z przyciskiem uruchamiania i potwierdzania organizacji palet Jednostka sterująca Typ sterowania: SINUMERIK 810M - 3-osiowe sterowanie konturowe Pamięć programu: 32000 znaków (ok. 28000 swobodnie dostępnych znaków) Cechy szczególne: Cykle wiercenia G81-G89, Interpolacja kołowa, Restart programu, Technika podprogramów z parametrami, Prowadzenie operatora, Programowanie symultaniczne, Współrzędne biegunowe, Przesunięcia narzędzia, Kompensacja ścieżki punktu przecięcia/promienia frezu, Przesunięcia zerowe, Interpolacja 3D, Bezpośrednie programowanie prędkości wrzeciona, Fazowanie i wstawianie promieni, Połączenie RS 232C, Diagnostyka NC, Diagnostyka maszyny.

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
