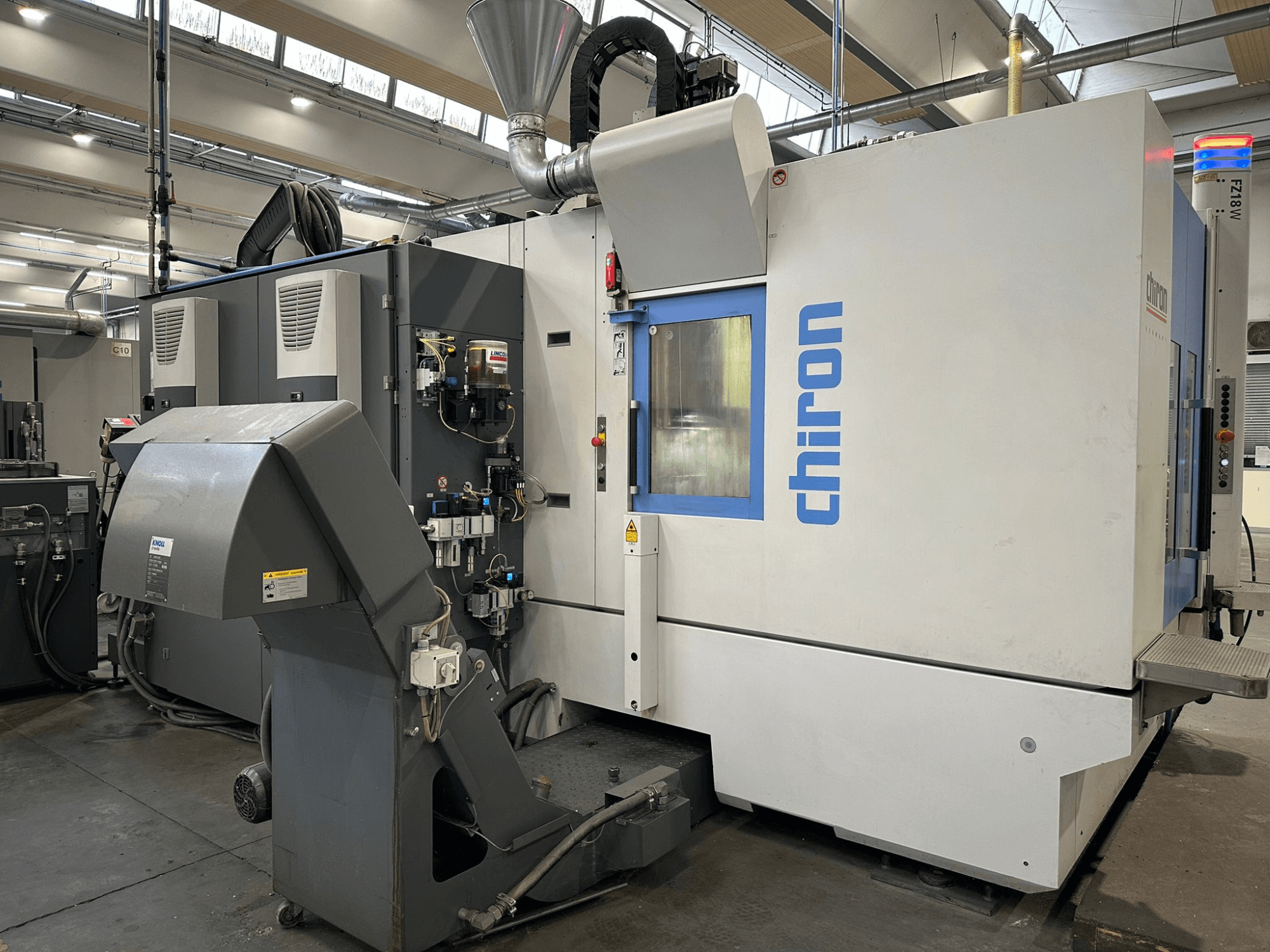

Ta 5-osiowa frezarka CHIRON FZ18W została wyprodukowana w 2019 roku i jest wyposażona w układ sterowania FANUC 31i-B5 oraz ciągłe sterowanie 5-osiowe. Charakteryzuje się prędkością wrzeciona do 12 000 obr/min, pojemnością 70 narzędzi i szybkim przesuwem do 75 m/min. Idealna do złożonych zadań obróbczych dzięki automatycznemu zmieniaczowi palet i podwójnym stołom obrotowym. Jeśli szukasz wysokiej jakości możliwości frezowania, rozważ maszynę CHIRON FZ18W, którą mamy na sprzedaż. Skontaktuj się z nami, aby uzyskać więcej informacji.
Informacje o maszynie
- marka: CHIRON
- rok: 2019
- MODEL: FZ18W
- zastosowanie: Frezowanie
- Lokalizacja: Włochy
- rodzaj maszyny: Pionowe centrum obróbcze
- Marka sterowania: FANUC
Dane techniczne - CHIRON FZ18W
Układ sterowania
- Marka sterowania: FANUC
- Model sterowania: 31i-B5
Ruch osi
- Liczba osi: 5
- Skok osi X: 800 mm
- Skok osi Y: 530 mm
- Skok osi Z: 450 mm
Dane techniczne
- Maks. waga narzędzia: 8 kg
- Moc wrzeciona: 22 kW
- Prędkość obrotowa wrzeciona: 12000 RPM
Informacje dodatkowe
Liczba osi: 5 (X, Y, Z + 2 osie obrotowe poprzez paletę/stół obrotowy)
Wrzeciono:
Silnik wrzeciona AC: 7,5 kW (100% obciążenia), 22,0 kW (10% obciążenia)
Maksymalny moment obrotowy: 140 Nm
Stożek: HSK-A63 (DIN 69893)
Wydajność wiercenia: Ø 42 mm
Zdolność gwintowania: M30
Wydajność frezowania: 500 cm³/min (stal E355)
Zmieniacz narzędzi:
Typ: W pełni zamknięty magazynek łańcuchowy
Pojemność: 70 narzędzi
Maksymalna średnica narzędzia: 78 mm (160 mm z wolnymi sąsiednimi pozycjami)
Maks. długość narzędzia: 380 mm
Maks. obciążenie magazynka: 240 kg
Czas wymiany narzędzia: ~0,9 s
Czas od wióra do wióra: ~2,6 s
Prędkości posuwu i dynamika:
Szybki przesuw (X/Y/Z): 75 m/min
Przyspieszenie: 0.6 - 1.2 - 1.4 g
Napędy: Bezpośrednie napędy cyfrowe z absolutnym systemem pomiarowym
Funkcje/użyteczności maszyny:
Automatyczne mycie obszaru roboczego i osprzętu
Automatyczne centralne smarowanie smarem stałym
Jednostka hydrauliczna: 200 bar
Uzdatnianie sprężonego powietrza z filtracją do 0,01 µm
Jednostka chłodząca dla komponentów maszyny
Pomiary, monitorowanie, oprogramowanie:
Kontrola kolizji FANUC 3D
Monitorowanie narzędzi i zarządzanie narzędziami siostrzanymi
Elektryka i interfejsy:
Ethernet RJ45, USB, PCMCIA
Zdalna diagnostyka: CHIRON remoteLine
Monitorowanie danych i OEE: CHIRON dataLine
Zgodność: CE
Dodatkowy sprzęt (roboty, automatyka, urządzenia peryferyjne)
Automatyzacja/paletyzacja:
Automatyczny zmieniacz palet IWV 0°/180° (czas zmiany ~3,5 s)
Stół obrotowy ATU 200, 2 jednostki
Dokładność pozycjonowania/powtarzalność: ±5″
Maks. moment obrotowy mocowania: 1 200 Nm
Maksymalne obciążenie na stronę (APC): 250 kg
Maks. różnica masy między paletami: 0 kg
Chłodziwo i zarządzanie wiórami:
Chłodziwo przez wrzeciono (predyspozycja)
Wysokociśnieniowy system chłodziwa do 30 barów
Filtracja chłodziwa: Filtr bębnowy TPF 350 S (50 µm)
Przenośnik wiórów: Taśma na zawiasach
Zbiornik chłodziwa: 230 l
Pompa: 250 l/min przy 1,4 bara
Kontrola pomiarów/narzędzi:
Sonda Renishaw RLP40Q (predyspozycja)
Laserowa kontrola złamania narzędzia (Single F1000)
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
