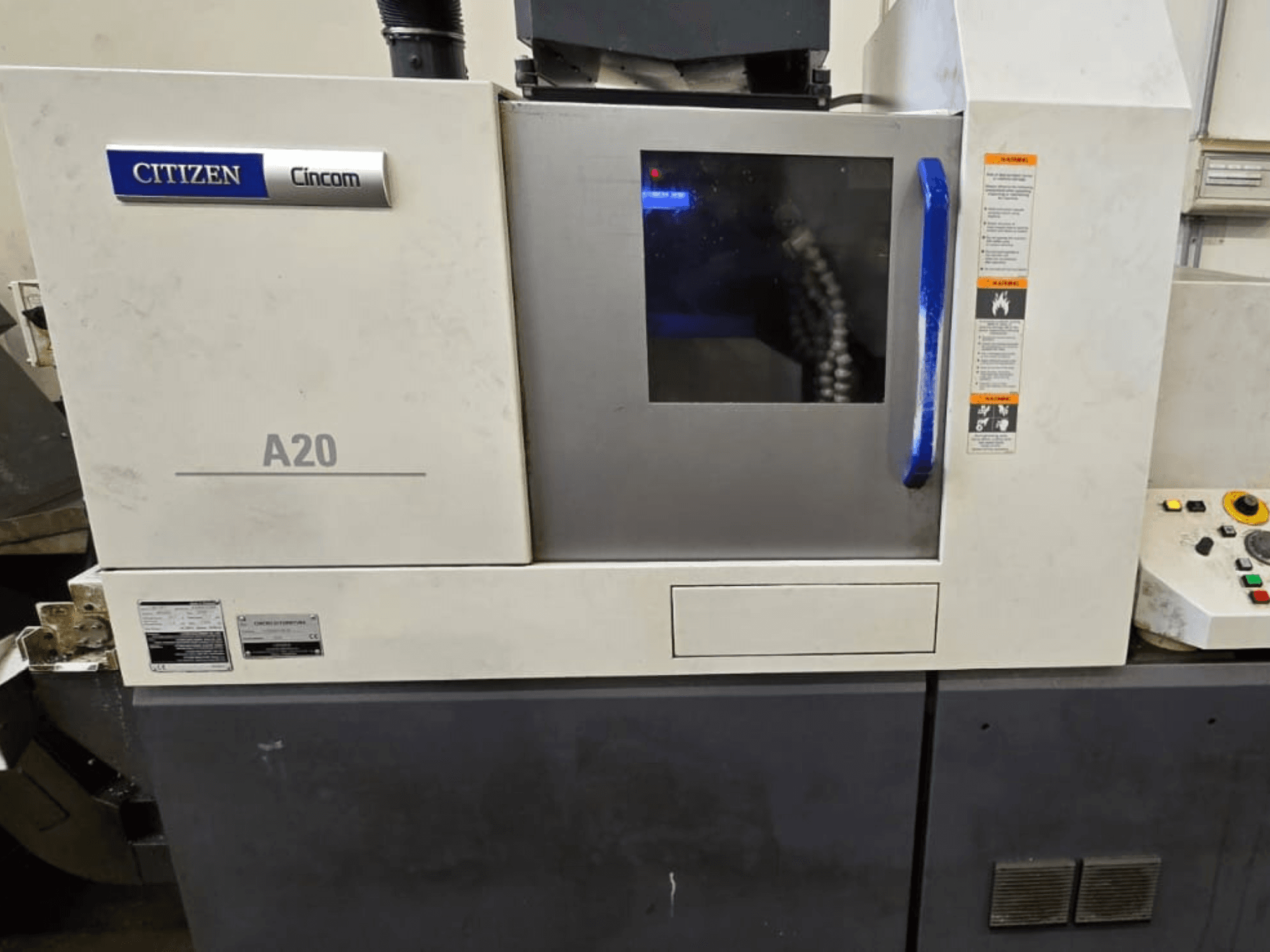

Citizen - A20IT-TUR-CIT-2018-00001

• Stan: Urządzenie podłączone do zasilania, widoczne w działaniu

• Liczba godzin pracy wrzeciona: ok. 7 000 h

• Osie/konfiguracja:

  • Łączna liczba osi: 6 (5 osi liniowych: X1, Y1, Z1, X2, Z2 + oś C)

  • Oś C: na wrzecionie głównym i przeciwrzecionie, rozdzielczość 0,001°, indeks 90° 0,27 s

• Zdolność produkcyjna:

  • Maksymalna średnica pręta: standardowo 20 mm; po zainstalowaniu opcji Large Bore: 25,4 mm (1")

  • Maksymalna długość obrabianego elementu na jednym mocowaniu: 200 mm z zsynchronizowaną tuleją prowadzącą

  • Maksymalny wysięg z wrzeciona pomocniczego: 80 mm

• Wrzeciono główne:

  • Maksymalna prędkość obrotowa: 10 000 obr./min (ograniczona do 8 000 obr./min przy średnicy otworu 25,4 mm poprzez ustawienie parametrów)

  • Moc silnika: 2,2 / 3,7 kW

  • Maksymalna średnica wiercenia: Ø12 mm

  • Maksymalny gwint: M8

• Wrzeciono przeciwbieżne:

  • Maksymalna prędkość obrotowa: 8 000 obr./min

  • Moc silnika: 1,1 / 1,5 kW

  • Oś C: Tak, rozdzielczość 0,001°

• System narzędziowy:

  • Łączna liczba pozycji narzędzi: 22 + α

  • Obrabianie z napędem: Tak

  • Narzędzia napędzane: 4

  • Moc silnika narzędzia napędzanego: 0,75 kW

  • Maksymalna prędkość narzędzi napędzanych: 8 000 obr./min

• Układ narzędzi:

  • Uchwyt narzędziowy: 5 narzędzi tokarskich, 16 x 16 mm

  • Narzędzia napędzane poprzecznie: 4 x ER16

  • Przednie pozycje narzędzi: 4 stałe narzędzia napędzane + 2 podwójne pozycje ER11

  • Tylne pozycje narzędzi: 3 narzędzia stałe + 1 narzędzie napędzane ER11 na wrzecionie przeciwbieżnym

  • Średnica narzędzia do wytaczania: Ø25,4 mm w 3 pozycjach

• Przesuwy:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Posuw/dokładność:

  • Przesuw szybki: 30 m/min (X/Y/Z)

  • Rozdzielczość liniowa: 0,0001 mm

  • Rozdzielczość obrotowa: 0,001°

• Płyny:

  • Pojemność zbiornika oleju: 180 l

• Dane instalacyjne:

  • Zasilanie: 200 V ±10%, 50/60 Hz

  • Zapotrzebowanie na moc: ok. 13 kVA (15 kVA z chłodziwem wysokociśnieniowym)

  • Zasilanie powietrzem: 0,5 MPa, 100 NL/min

• Zainstalowane opcje:

  • Opcja dużego otworu S393 z otworem wrzeciona 25,4 mm (1")

Wyposażenie dodatkowe

• Podajnik prętów: LNS EXPR S3 320 Z, pojemność 3 m, do Ø25 mm

• System chłodzenia wysokociśnieniowego: Citizen 1,5 MPa, 15 l/min, filtr 50 μm

• Przenośnik wiórów: typ zawiasowy, wyładunek tylny

• Wyprowadzanie długich elementów

• Urządzenie odciągowe (mgła/opary)
