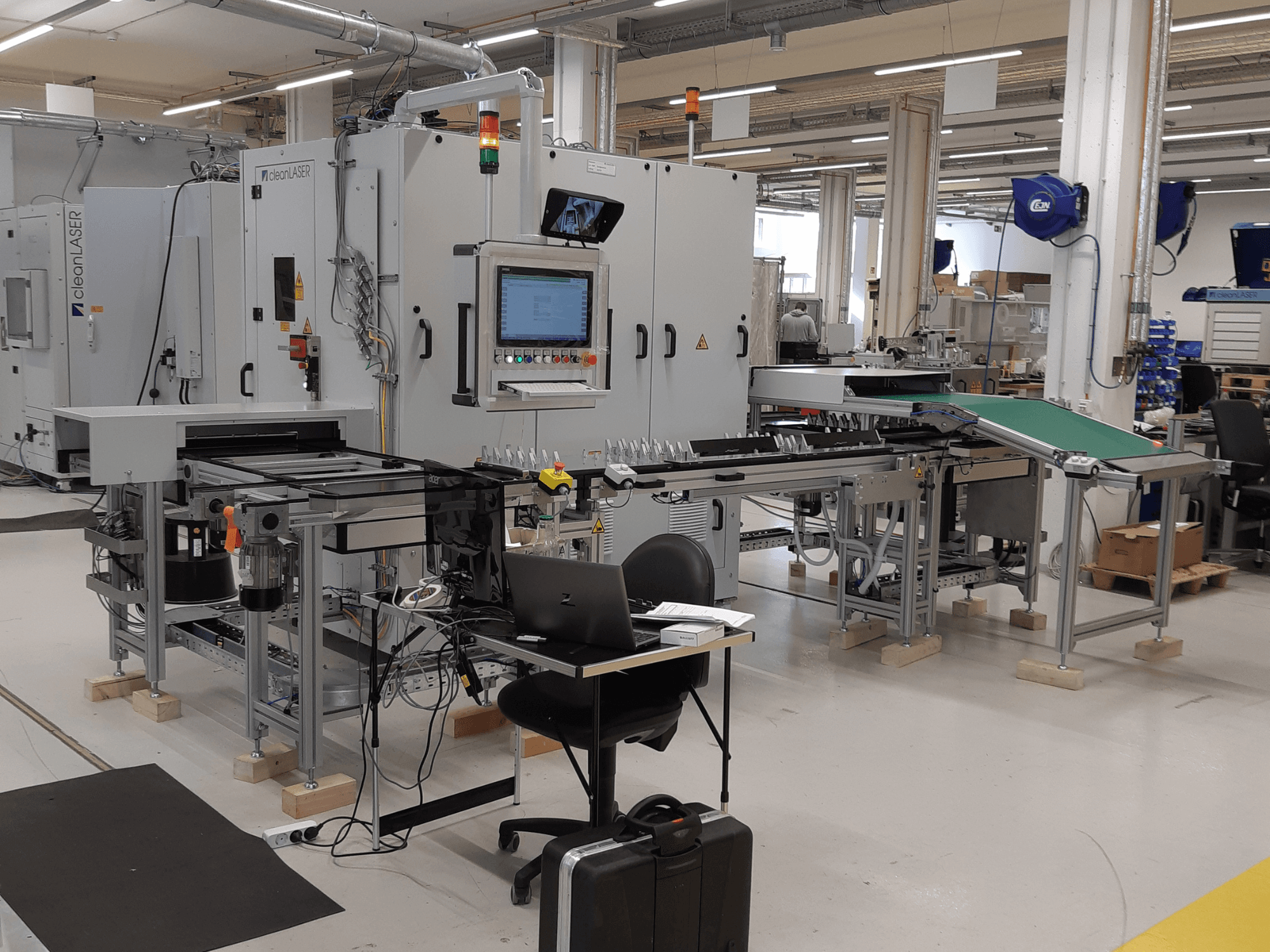

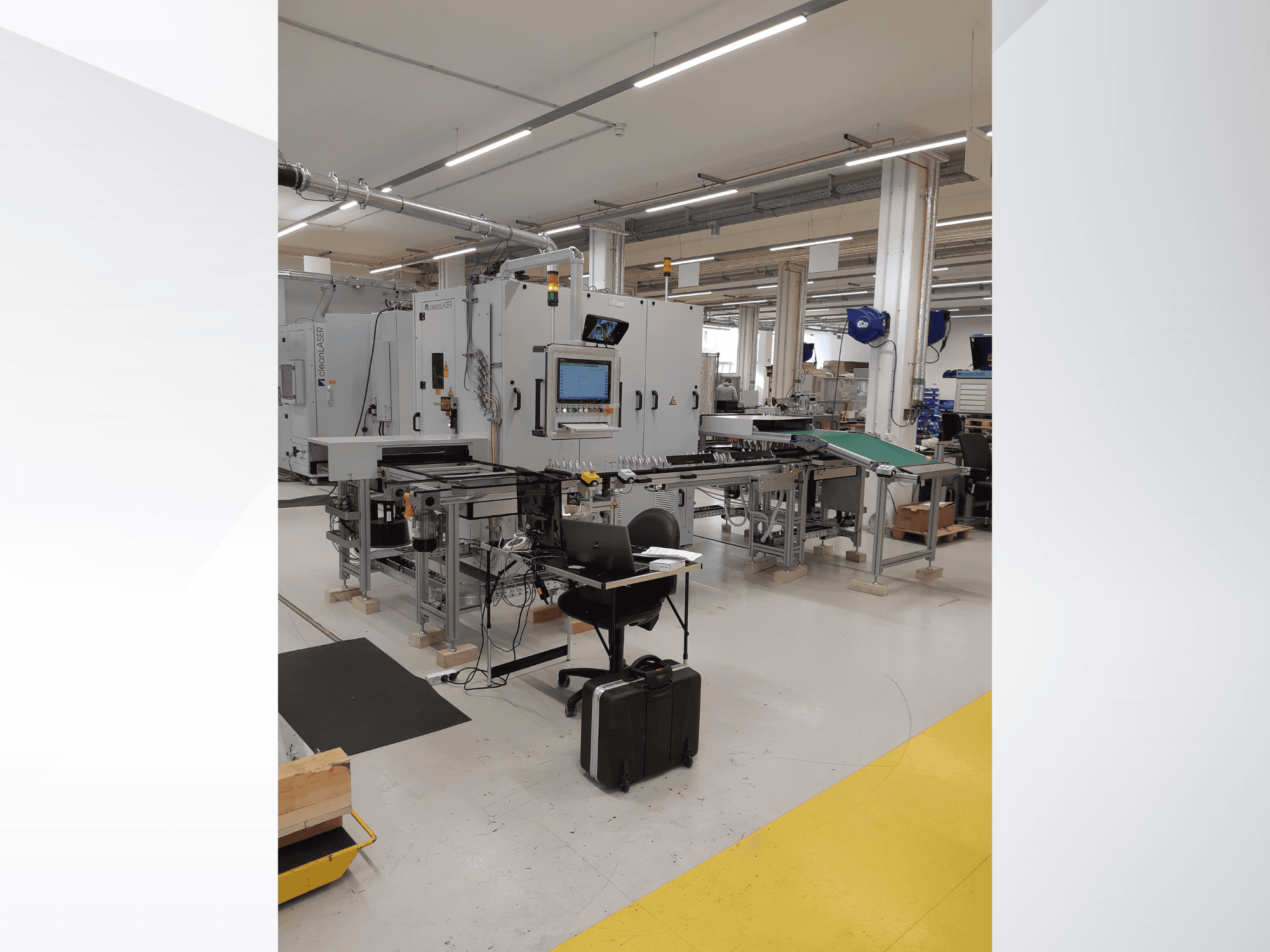

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Typ urządzenia: Zautomatyzowana komora do czyszczenia laserowego z wykorzystaniem robotów

• Zastosowanie: Zautomatyzowane czyszczenie laserowe / obróbka powierzchni elementów metalowych

• Źródło lasera: cleanLASER CL600

• Typ lasera: laser światłowodowy z modulacją Q

• Średnia moc lasera: 600 W

• Długość fali: 1064 nm

• Klasa lasera: klasa 4 (źródło lasera)

• Klasyfikacja całego systemu: klasa lasera 1

• Optyka laserowa: STAMP 25

• Typ skanera: skaner 2D

• Robocze pole skanowania: ok. 65 × 65 mm

• Obiektyw: f = 163 mm

• Czerwony laser pozycjonujący: Tak

• Częstotliwość impulsów: regulowana

• Przepływ wiązki: w pełni wyrównana ścieżka wiązki

• Długość światłowodu zewnętrznego: ok. 8 m

• Podłączenie blokady drzwi: Tak

• Zdalna diagnostyka: TCP/IP / USB

• Interfejs magistrali polowej: Profinet

• Oprogramowanie: cleanSTUDIO

• Oprogramowanie do telediagnostyki: CLL Remote Diagnostics

• Typ robota: 6-osiowy robot przemysłowy

• Programowanie robota: tryb uczenia

• Chwytak robota: chwytak do pojedynczych części

• System załadunku: ręczny

• System przenośników: system przenośników Bosch T2

• System buforowy: wiele nośników detali

• Rozładunek: automatyczny przenośnik

• Długość przenośnika: ok. 2 m

• Nośnik detali: nie wchodzi w skład zestawu

• Przeznaczone typy obrabianych elementów: 2

• Wymiary maszyny (szer. × gł. × wys.): ok. 2 035 × 2 200 × 2 215 mm

• Rama maszyny: spawana stalowa rama podstawowa

• Konstrukcja komory roboczej: profile aluminiowe

• Stół roboczy: aluminiowa płyta z rowkami teowymi

• Drzwi przednie: drzwi składane

• Szafa elektryczna: zintegrowana podwójna szafa

• Szerokość szafy: 1 200 mm

• Głębokość szafy: 800 mm

• Wymagania dotyczące chłodzenia: Zewnętrzne chłodzenie wodne (<17°C)

• Agregat chłodniczy: Cooler ONE Plus Air Rev. 2.0

• Temperatura otoczenia: do 38°C

• Rodzaj chłodzenia: chłodzenie powietrzem

• Zasilanie: 400 V

• Język obsługi: niemiecki / angielski

System absorpcyjny / wyciągu

• System odciągu: TEKA Maxi

• Moc silnika: 3 kW

• Maksymalny przepływ powietrza: 500 m³/h

• Maksymalna próżnia: 1 000 Pa
