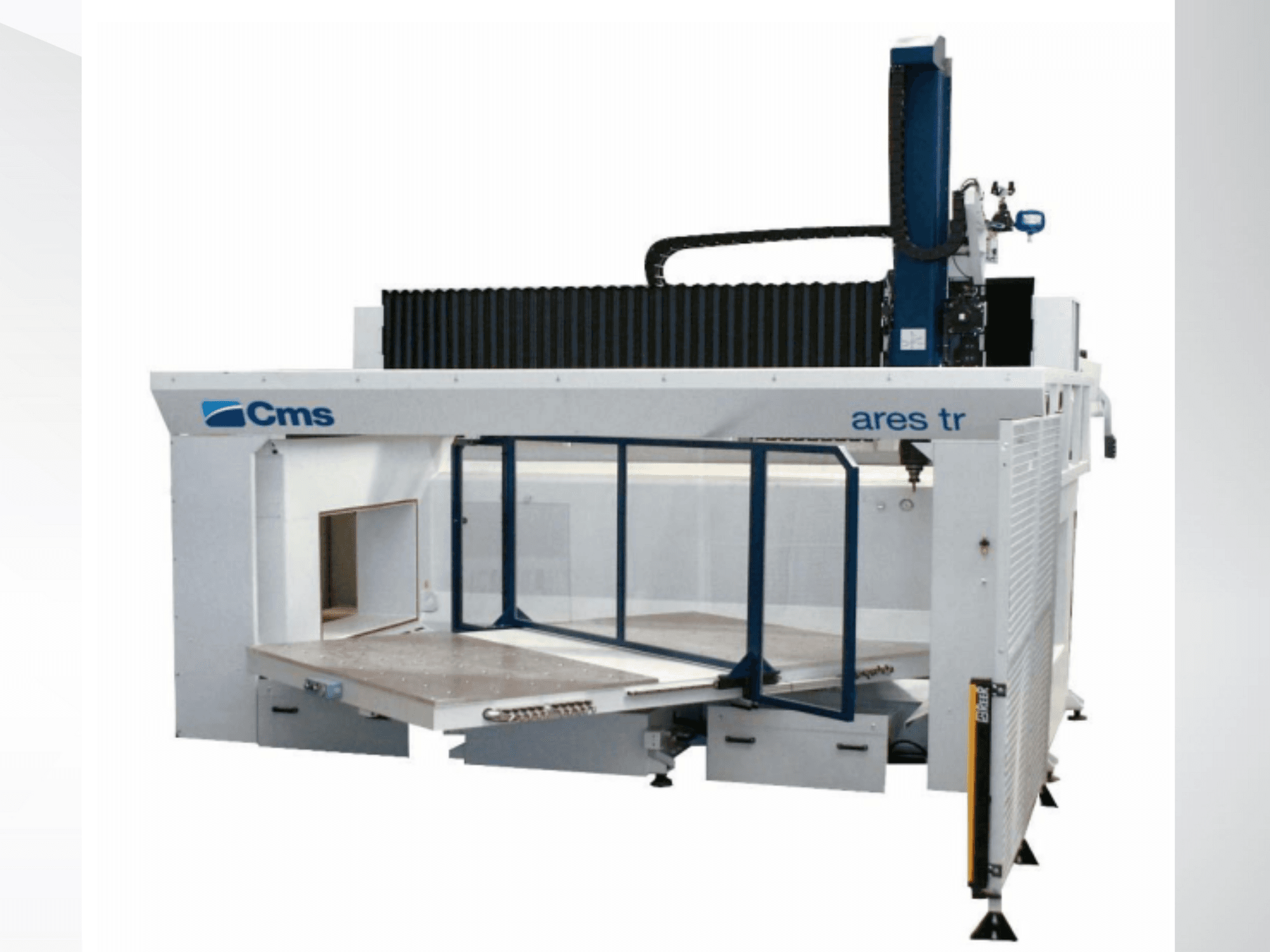

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Dodatkowe informacje

• Osie: 5

• Typ: 5-osiowe, szybkie centrum obróbcze bramowe

• Struktura: Konstrukcja z ruchomym mostem; stały stół; wszystkie 5 osi interpolowane

• Kontroler: FANUC 31i-B5

• Funkcje: Dual Check Safety, High-Speed Smooth TCP, kompensacja cięcia 3D, interpolacja helikalna, pochylona płaszczyzna robocza, skalowanie itp.

• Komputer: komputer przemysłowy HP, Windows 7 (32-bitowy), 2 GB RAM, 250 GB HDD

• Moc wrzeciona: 15 kW (S1) / 19 kW (S6-40%)

• Maksymalna prędkość: 24000 obr.

• Moment obrotowy: 12,1 Nm (S1) / 15,4 Nm (S6)

• Chłodzenie: Ciecz (obieg zamknięty)

• Interfejs narzędzia: HSK 63F

• Łożyska: Ceramiczne (przednie i tylne)

• Szybki przesuw: 80 m/min (X, Y) / 70 m/min (Z)

• Przyspieszenie: 3 m/s²

• Dokładność (VDI-DGQ 3441):

• X: ±0,055 mm | Powtarzalność ±0,027 mm

• Y: ±0,040 mm | Powtarzalność ±0,020 mm

• Z: ±0,080 mm | Powtarzalność ±0,040 mm

• Magazyn narzędzi:

• Typ: 8-stanowiskowy automatyczny zmieniacz narzędzi

• Waga narzędzia: 3 kg (łącznie maks. 20 kg)

• Maks. średnica narzędzia: 200 mm

• Maksymalna długość narzędzia: 265 mm (tył) / 165 mm (przód)

• Stół obrotowy: Podwójna platforma sterowana NC (czas obrotu ~7 s)

• Rozmiar stołu: 2 × (2400 × 1115 mm)

• Stoły próżniowe: 2 × (1900 × 1100 mm), aluminium, grubość 28 mm

• System próżniowy: 2 × suche pompy rotacyjne, 100 m³/h każda, 3 kW na pompę, 10 połączeń na kolektor, łącznie 2 kolektory

• Minimalna jednostka smarowania: Mgła olejowa ze zbiornikiem 3 l

• System osiowania: RENISHAW TS27R + skalibrowany pręt

• Dmuchawa dejonizowanego powietrza do usuwania ładunków elektrostatycznych

• Ochrona mieszków: Mieszki X/Y + podwójne zgarniacze Z

• Szafka elektryczna: IP54, klimatyzowana

• System sprężonego powietrza: 6 bar (90 PSI)

• Kolory maszyny: RAL 7035 (jasnoszary) i RAL 7037 (szary)

• Wymagania dotyczące zasilania:

• Napięcie: 480 V ±5%, 3 fazy, 60 Hz (transformator UL w zestawie)

• Moc zainstalowana: ok. 50 kW

• Dołączone akcesoria:

• 8 × oprawki narzędziowe HSK 63F

• 8 × tuleje zaciskowe ETS 32/40

• Urządzenie do wstępnego ustawiania narzędzi

• Standardowe klucze i klucze

• Podręczniki CD (maszyna i sterowanie)
