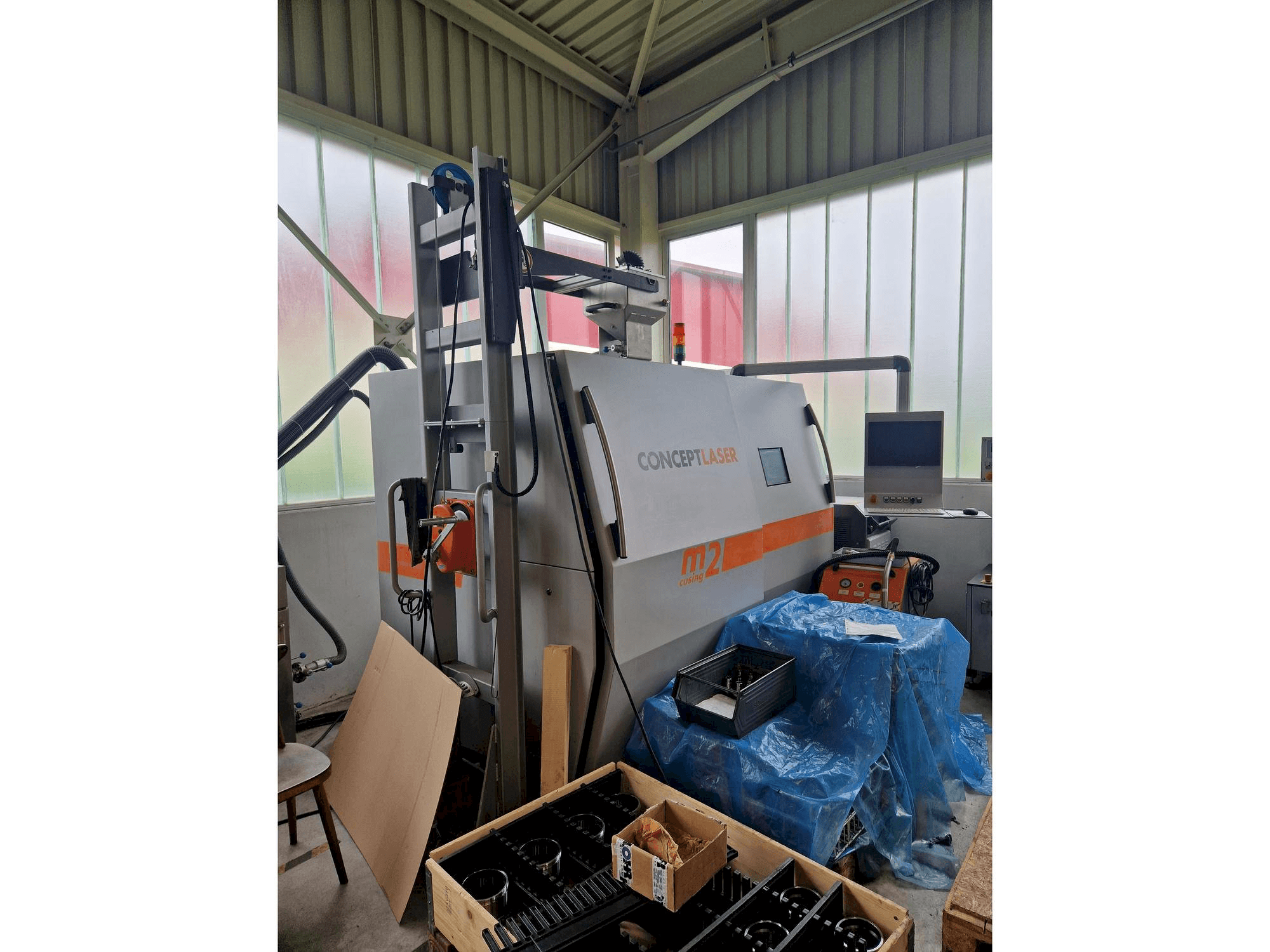

CONCEPT LASER - Laser M2 cusingDE-3DP-CON-2015-00001

Zalety maszyn

Techniczne zalety urządzenia

• Pole ekspozycji: 90x90 mm

• Wysokość instalacji: 100 mm

• Długość fali: 1070 mm

• Wydajność: 200 - 400 W

Waga:

Waga całkowita: ok. 2,240 kg

Maszyna M2 cusing: ok. 2,000 kg

System laserowy: ok. 170 kg

Jednostka odsysająca i filtrująca: ok. 70 kg

Wymiary (w mm):

Cały system: ok. 5 900 (dł.) × 4 200 (szer.) × 3 009 (wys.)

Maszyna M2: ok. 2 440 (dł.) × 1 630 (szer.) × 2 354 (wys.)

System laserowy: ok. 610 (dł.) × 1200 (szer.) × 1120 (wys.)

Jednostka odsysająca i filtrująca: ok. 550 (dł.) × 550 (szer.) × 1450 (wys.)

Wersja standardowa:

Wymiary komory roboczej: 250 × 250 × 280 mm (dł. × szer. × wys.)

Wymiary komory dozowania: 250 × 250 × 280 mm (dł. × szer. × wys.)

Objętość komory roboczej: ok. 18 dm³

Pojemność komory dozowania: ok. 18 dm³

Wysokość budynku: 280 mm plus grubość płyty roboczej

Obszar ekspozycji: 245 × 245 mm

Redukcja komory roboczej (100 mm):

Wymiary komory budynku: 100 × 100 × 100 mm

Wymiary komory dozowania: 100 × 100 × 100 mm

Objętość komory budynku: ok. 1 dm³

Objętość komory dozowania: ok. 1 dm³

Wysokość budynku: 100 mm plus grubość płyty konstrukcyjnej

Obszar ekspozycji: 90 × 90 mm

Redukcja przestrzeni zabudowy (80 mm):

Wymiary komory budynku: 80 × 80 × 100 mm

Wymiary komory dozującej: 80 × 80 × 100 mm

Objętość komory budynku: ok. 0,64 dm³

Objętość komory dozującej: ok. 0,64 dm³

Wysokość budynku: 100 mm plus grubość płyty roboczej

Obszar ekspozycji: 70 × 70 mm

Redukcja przestrzeni zabudowy (50 mm):

Wymiary komory budynku: 50 × 50 × 100 mm

Wymiary komory dozującej: 50 × 50 × 100 mm

Objętość komory budynku: ok. 0,25 dm³

Objętość komory dozującej: ok. 0,25 dm³

Wysokość budynku: 100 mm plus grubość płyty roboczej

Obszar ekspozycji: 40 × 40 mm Przedłużenie komory dozującej

Wymiary komory roboczej: 250 × 250 × 280 mm (dł. × szer. × wys.)

Wymiary komory dozującej: 250 × 250 × 480 mm (dł. × szer. × wys.)

Objętość komory w budynku: ok. 18 dm³

Objętość komory dozującej: ok. 30 dm³

Wysokość budynku: 280 mm plus grubość płyty roboczej

Obszar ekspozycji: 245 × 245 mm

Połączenia elektryczne:

Podłączenie zasilania: 3/N/PE AC 400 V, 32 A

Pobór mocy, maks.: 7,4 kW

Połączenie sieciowe: Ethernet 100 MB/s, połączenie z maszyną: Gniazdo RJ45

Podłączenie sprężonego powietrza:

Ciśnienie gazu: 6-10 bar

Jakość: DIN ISO 8573-1 Klasa 1.6.1

Maksymalne natężenie przepływu: 100 l/min

Przyłącze gazu obojętnego (argon):

Ciśnienie gazu: 5 bar

Czystość: ≥ 3,0

Przyłącze gazu obojętnego (azot):

Ciśnienie gazu: 5 bar

Czystość: ≥ 2,5

Dane dotyczące wydajności

Prędkość produkcji: od 2 cm³/h do 20 cm³/h (w zależności od materiału)

Prędkość skanowania: maks. 7 m/s

Grubość warstwy LaserCUSING®: 20 µm - 50 µm

Zużycie gazu osłonowego: ok. 2 m³/h

System laserowy

Typ lasera: Laser światłowodowy 200F lub 400F

Klasa ochrony: Klasa ochrony lasera 4

Moc: maks. 200 W 400 W (praca CW)

Długość fali: 1 070 nm (podczerwień)

Średnica wiązki laserowej: 50 µm

Warunki środowiskowe

Temperatura przechowywania i transportu: -20 do 35 °C (-4 do 95 °F)

Temperatura pracy: 15 do 35 °C (59 do 95 °F)

Zmiana temperatury: maks. 2 °C/h (2 °F/h)

Wilgotność względna: maks. 80% (bez kondensacji)

Wysokość instalacji: maks. 2000 m nad poziomem morza

Akcesoria w zestawie:

Sito i wytrząsarka, generator azotu, zbiornik buforowy, odkurzacz do mokrego proszku, system filtrów, 5 płyt dociskowych
