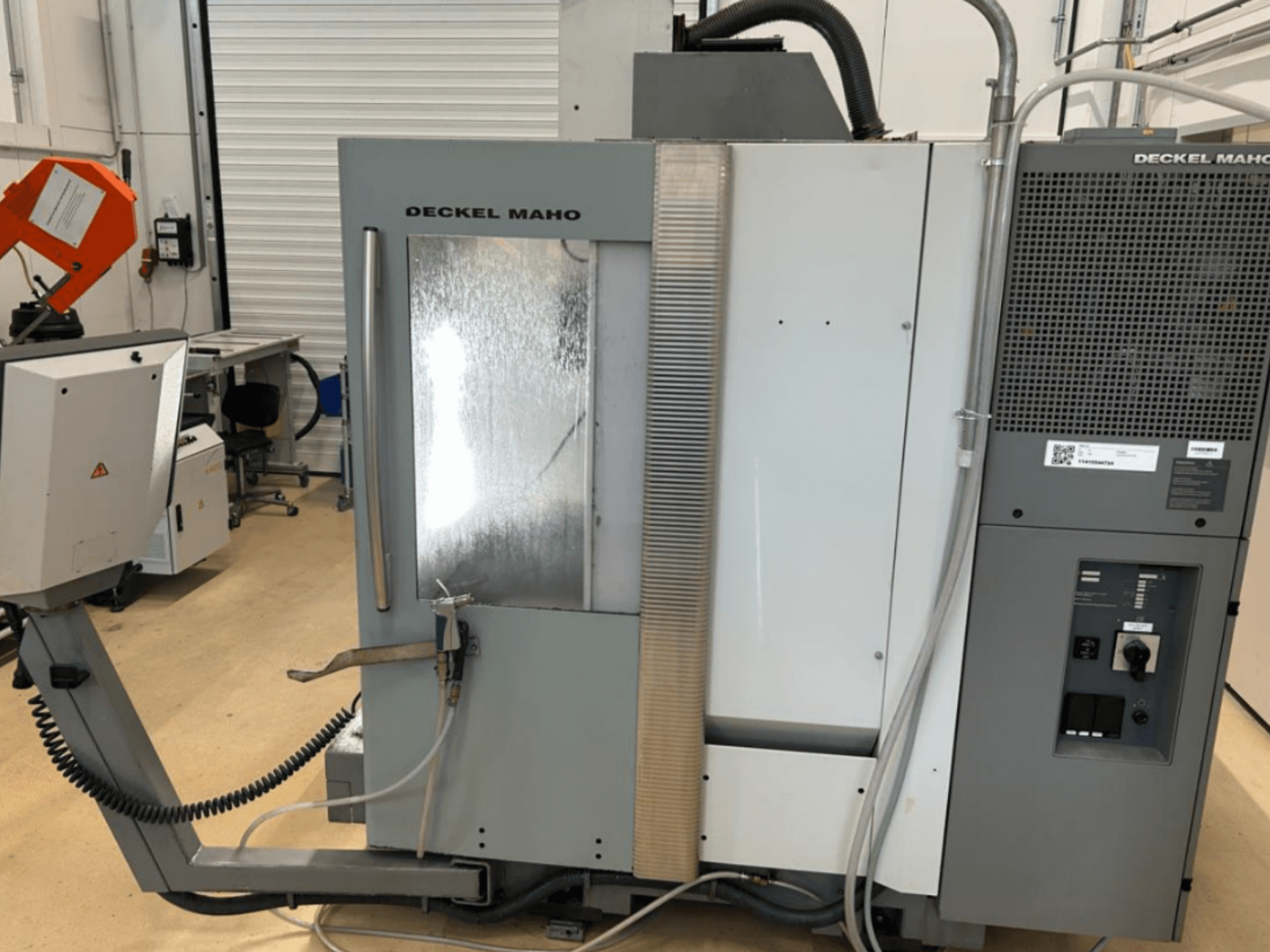

DECKEL MAHO - DMU 50DE-MIL-DEC-2005-00007

- Typ stołu: cyfrowy stół obrotowy

- Wymiary stołu: średnica 630 mm x 500 mm

- Maksymalne obciążenie stołu: 200 kg

- Zakres obrotu: 115 stopni (-5 / +110)

- Cechy stołu: napędy cyfrowe, mocowanie hydrauliczne (tylko w trybie pozycjonowania), elektroniczny wyświetlacz kąta, transformacja płaszczyzny

- Zakres prędkości obrotowej wrzeciona: 20–10 000 obr./min (regulacja bezstopniowa)

- Moc napędu (cykl pracy 100% / 40%): 9 kW / 13 kW

- Moment obrotowy (cykl pracy 40%): 82 Nm

- System pomiarowy: bezpośredni liniowy system pomiarowy X/Y/Z

- Rozdzielczość wejściowa X/Y/Z: 0,01 mm

- Tolerancja położenia X/Y/Z: 0,010 mm

- Prędkość szybkiego przesuwu X/Y/Z: 24 m/min

- Prędkość posuwu: 20 m/min

- Typ zmieniacza narzędzi: magazyn łańcuchowy z podwójnym chwytakiem

- Pojemność magazynu narzędzi: 30 miejsc na narzędzia SK40 (DIN 69871)

- Maks. średnica narzędzia: od D80 do D130 mm (w zależności od prędkości)

- Maks. długość narzędzia: 290 mm

- Maksymalna waga narzędzia: 6 kg

- Pojemność zbiornika chłodziwa: 80 l

- Podłączenie elektryczne / obciążenie mocy: 17 kVA

- Maks. prąd (Jn max): 28 A

- Bezpiecznik / zabezpieczenie zasilania: 35 A

- Napięcie: 400 V / 230 V / 24 V

- Częstotliwość: 50 Hz

- Wymiary podstawy (dł. x szer. x wys.): 4 860 mm x 4 350 mm x 2 424 mm

- Wymiary transportowe (dł. x szer. x wys.): 2 210 mm x 2 120 mm x 2 150 mm

- Masa transportowa: 4,05 t (4 050 kg)

Wyposażenie dodatkowe

W zestawie: Prawe drzwi kabiny, tryb pracy 4, przełącznik chłodziwa/powietrza nadmuchowego, pistolet natryskowy, sonda dotykowa na podczerwień Heidenhain TS641, elektroniczne pokrętło ręczne, dodatkowy interfejs V24 RS232 wewnątrz szafy, interfejs MDE (włączenie maszyny, praca maszyny, licznik detali), Rysunek miski olejowej, dokumentacja w języku niemieckim, model 3D maszyny do symulacji kinematycznej (formaty IGES, STEP), duża ilość uchwytów narzędziowych SK40 (DIN 69871)
