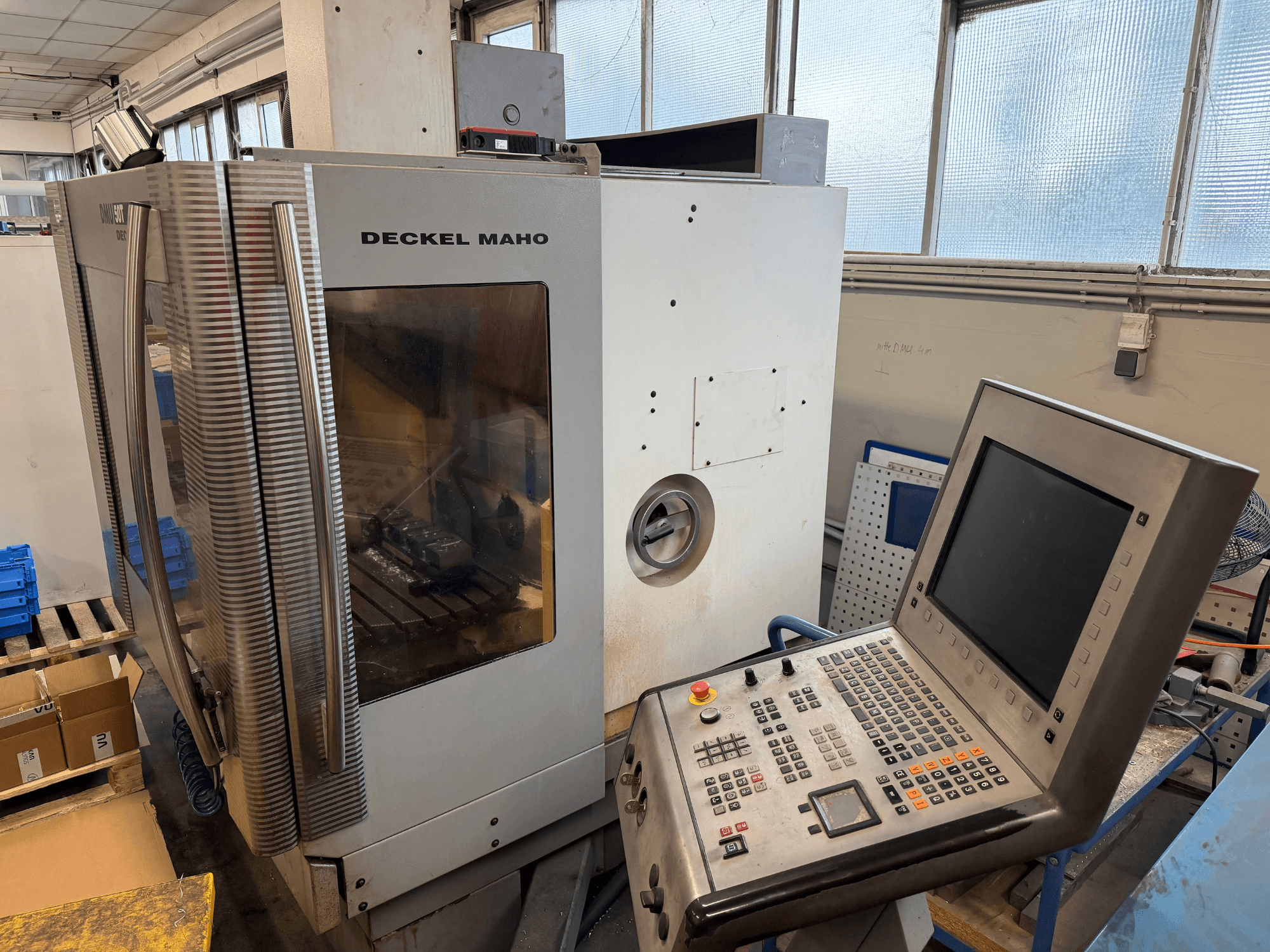

DECKEL MAHO - DMU 50TDE-MIL-DEC-2003-00007

- Zakres prędkości obrotowej napędu głównego: 20–9 000 obr./min (bezstopniowa regulacja)

- Moc napędu głównego (100% czasu pracy): 9 kW

- Moc napędu głównego (40% czasu pracy): 13 kW

- Uchwyt narzędziowy: SK 40 DIN 69871

- Trzpień wyciągania: DIN 69872 lub ISO 7388/2 typ A

- Pojemność magazynu zmieniacza narzędzi: 16 kieszeni

- Maks. średnica narzędzia: 80 mm (130 mm przy wolnych sąsiednich kieszeniach)

- Maks. długość narzędzia od czubka wrzeciona: 290 mm

- Maksymalna masa narzędzia (zmiana automatyczna): 6 kg

- Maksymalna łączna masa narzędzi w magazynku: 80 kg

- Sztywna powierzchnia mocowania stołu: 700 x 500 mm

- Zakres obrotu stołu (oś B): +95° / -10°

- Zakres obrotu stołu (oś C): 360°

- Maks. dopuszczalne obciążenie stołu: 200 kg

- Prędkość posuwu (X, Y, Z): bezstopniowa regulacja do 10 000 mm/min

- Przesuw szybki (X, Y, Z): 12 m/min

- Rozdzielczość wejściowa (X, Y, Z): 0,001 mm

- Tolerancja położenia (X, Y, Z): 0,010 mm

- Napięcie zasilania: 400 V AC (+6% / -10%), 3N/PE, 50/60 Hz

- Pobór mocy (100% czasu pracy): 17 kVA

- Prąd znamionowy (100% czasu pracy): 28 A

- Zalecany bezpiecznik sieciowy: 35 A

- Ciśnienie zasilania pneumatycznego: 5,5–8,0 bar

- Zużycie sprężonego powietrza (bez powietrza do przedmuchiwania): 7 m³/h

- Zużycie sprężonego powietrza (z powietrzem do przedmuchiwania narzędzi): 20 m³/h

- Maksymalna masa zestawu (maszyna + obrabiany element + narzędzia + chłodziwo): ok. 3 400 kg

- Wyposażenie w zestawie: elektroniczne koło ręczne HR 410 (opcjonalnie), centralny układ smarowania, agregat chłodzący, uchwyt na listę narzędzi na ścianie obudowy
