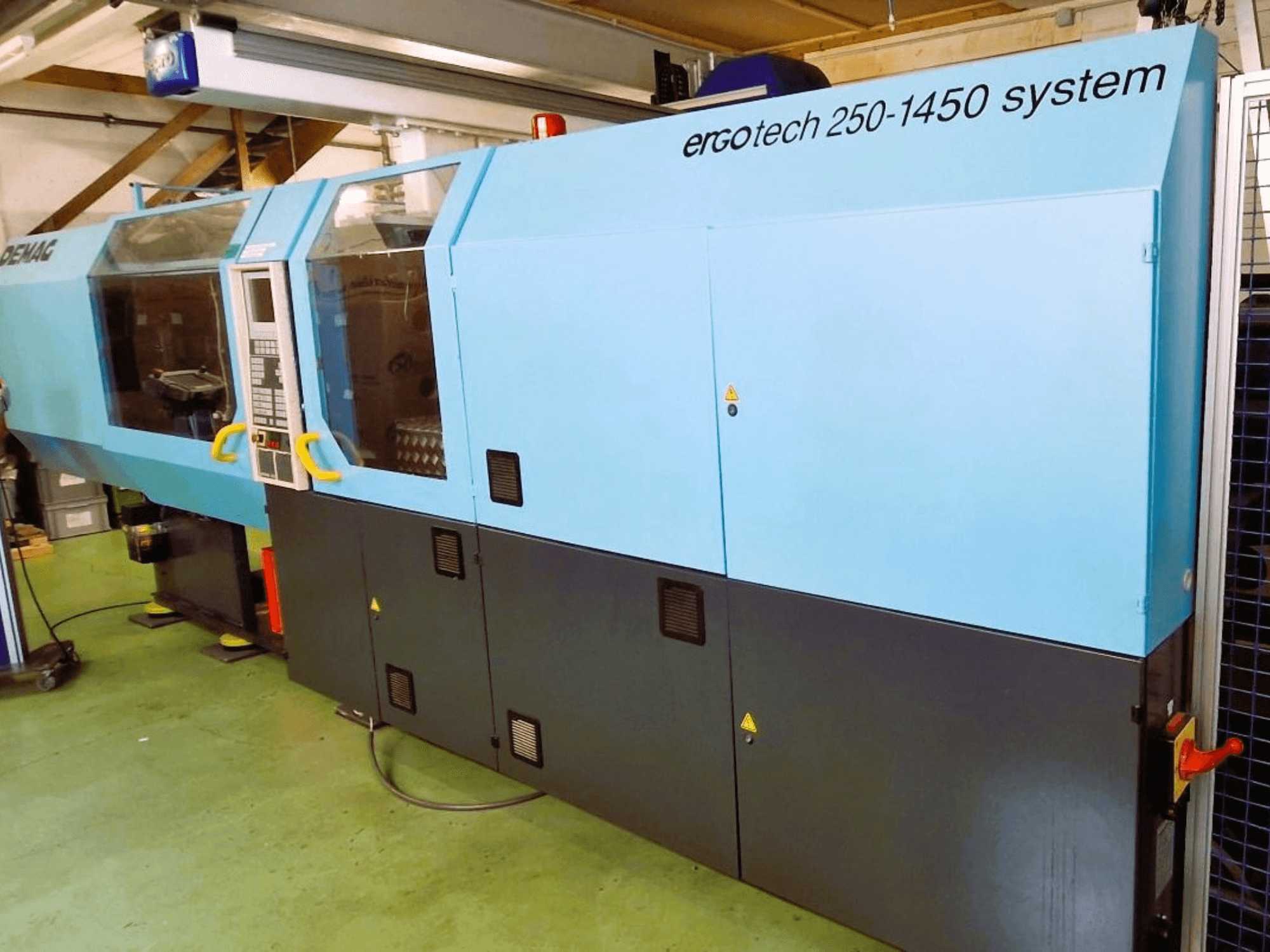

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Jednostka zaciskowa:

  • Siła mocowania: 2500 kN (siła trzymania 2750 kN)

  • Maksymalny skok otwarcia: 675 mm

  • Wysokość narzędzia/formy: 330-710 mm

  • Wolny rozstaw prętów łączących: 630 × 630 mm

  • Maks. rozstaw płyt mocujących narzędzia: 950 × 950 mm

  • Maks. waga formy: 3300 kg

  • Skok wyrzutnika: 200 mm

  • Siła wypychacza: 80 kN (siła cofania 35 kN)

  • 5-punktowa podwójna dźwignia przełączająca, kompaktowa; smarowane olejem dźwignie przełączające ze zoptymalizowanymi impulsami

  • Podpora ruchomej płyty dociskowej; płyty montażowe formy o regulowanej wysokości

  • Hartowane indukcyjnie cięgna (4-krotne), wysuwane górne kolumny

  • 3 prędkości otwierania/zamykania formy; siła zamykania regulowana na IBED

  • Hydrauliczny wyrzutnik formy; system pomiaru położenia płyt formy

  • Automatyczne wyłączanie chłodzenia formy w przypadku awarii

• Jednostka wtryskowa:

  • Jednostka wtryskowa: 1450

  • Średnice ślimaków: 50 / 60 / 70 mm (obecnie na wyposażeniu: 70 mm)

  • Stosunek L/D: 20:1 (wszystkie cylindry śrubowe)

  • Maks. skok dozowania: 270 mm

  • Aktywny system wycofywania ślimaka; hydrauliczne wycofywanie ślimaka po utrzymaniu ciśnienia lub uplastycznieniu

  • Oddzielnie ogrzewane strefy cylindra; 5 samooptymalizujących się pętli kontroli temperatury (cylinder i dysza)

  • Kontrola prędkości za pomocą 10 punktów podparcia (profil wielokąta)

  • 6-stopniowa kontrola prędkości ślimaka

  • Kontrola ciśnienia trzymania: 10 stopni (profil wielokąta)

  • Wtrysk poprzez system pomiaru przemieszczenia (szybki/pełny)

  • Regulowane ciśnienie wsteczne; monitorowanie poduszki podczas utrzymywania ciśnienia

  • 2 3-biegowy system formowania wtryskowego; dwustopniowa prędkość wyrzutu

• Dysza:

  • Maksymalny skok dyszy: 440 mm

  • Głębokość zanurzenia dyszy: 40 mm

  • Siła nacisku dyszy: 110 kN

• Wydajność/dane:

  • Maks. masa części (PS): 927 g

  • Pojemność zbiornika napełniającego: 110 l

  • Pojemność zbiornika oleju: 700 l

  • Jednostka pompy: 37 / 45 kW

  • Podłączenie elektryczne: 380 V / 50 Hz

• Sterowanie i HMI:

  • W pełni sterowana wtryskarka; modułowa konstrukcja

  • Energooszczędna hydrauliczna pompa sterująca DFE

  • System wymiany cylindrów z automatyczną konwersją danych

  • Wbudowana funkcja rampy do otwierania/zamykania formy

  • Terminal operatora IBED z 10-calowym wyświetlaczem LCD i stacją dyskietek 3,5"

  • Wprowadzanie wartości zadanych w barach, cm³, mm/s lub %

  • Graficzna obsługa profili wtrysku

  • Akwizycja danych procesowych PDE (20 parametrów + 100 wykresów cykli); kontrola procesu

  • Diagnostyka błędów w postaci zwykłego tekstu

  • Transfer danych procesowych do innych maszyn ERGOtech

  • Program włączania/wyłączania z natryskiem wyrzutowym

  • Funkcja pomocy z dyskietką

• Interfejsy i połączenia:

  • EOAT/ magistrala peryferyjna do podłączania urządzeń

  • Interfejs V24 dla drukarki papierowej; program drukarki + kopia papierowa

  • Interfejs obsługi VDMA 24465 (32-stykowy)

  • Interfejs ochrony narzędzi (blokada płyty wyrzutnika)

  • Złącze narzędziowe zgodne z normą DIN

  • Kombinacja gniazd:

    • 2× 220 V / 2× 380 V + automatyczne wyłączanie

    • 2× 220 V + 1× 380 V gniazdo (SO)

  • Zawory pneumatyczne (3/2) dla płyty montażowej narzędzia

  • Sterowanie wodą chłodzącą: 8-drożne (z możliwością rozszerzenia do 12-drożnego)

  • Wizualny wskaźnik awarii (migające światło)

• Wykończenie farbą:

  • Dolna część antracytowa; górna część niebieska/zielona/jasnoszara

Wyposażenie dodatkowe

• Robot Sepro (obsługa)

  • Poziomy skok poprzeczny X: łącznie 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Napęd: silnik serwo

  • Maks. prędkość przesuwu: 4000 mm/s

  • Strona wyjściowa: tył maszyny

  • Stała wysokość podstawy ok.: 480 mm

• Zbiornik na materiał

• Regulator temperatury z zapisem graficznym

• Jednostka sterująca wodą chłodzącą: 8-drożny, z możliwością rozbudowy do 12-drożnego

• Odporne mocowanie maszyny (nóżki tłumiące drgania)
