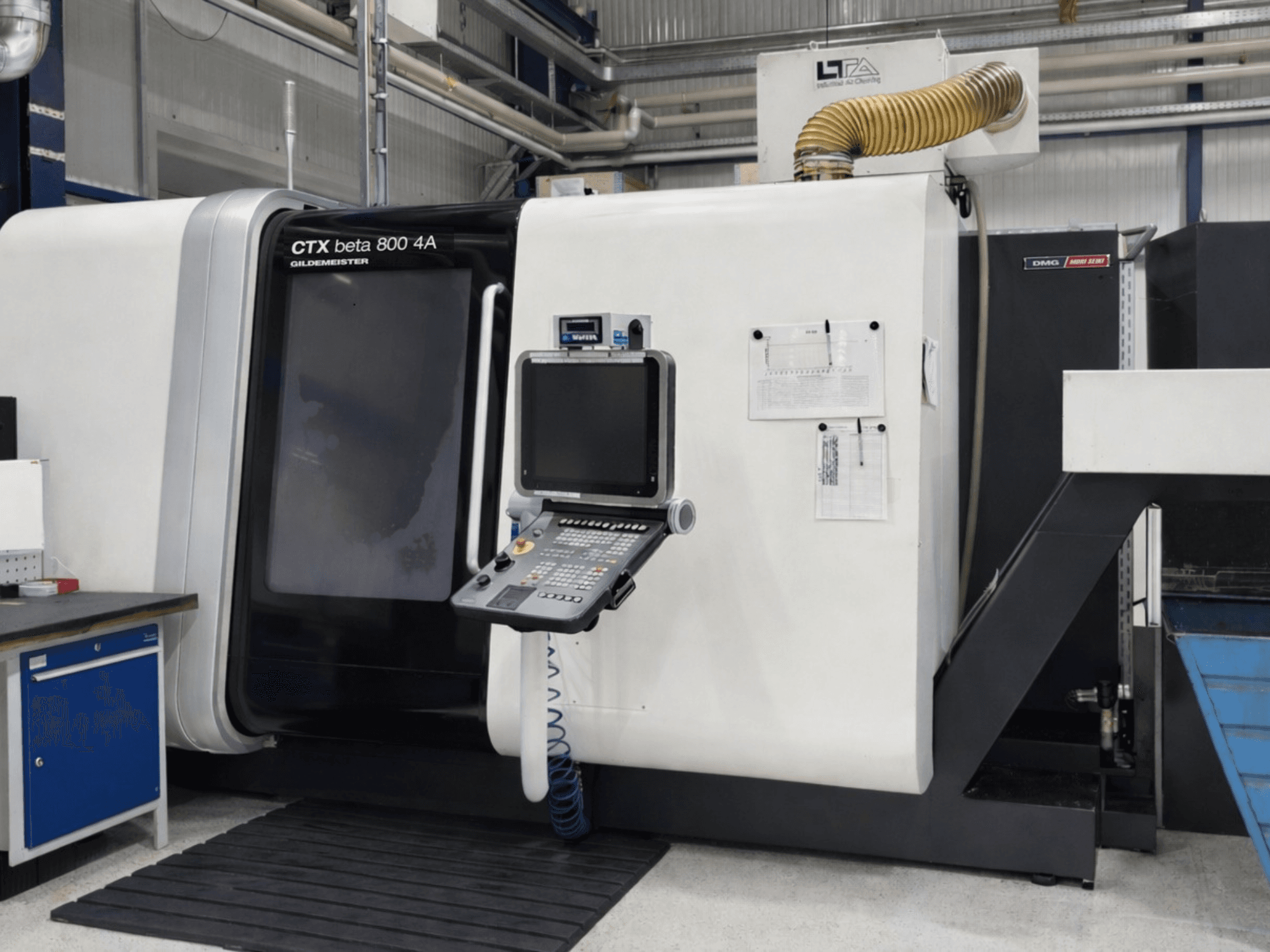

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Sterowanie: Siemens 840D Solutionline z interfejsem ERGOline Control i oprogramowaniem ShopTurn 3G

- Maksymalna średnica toczenia: 340 mm

- Maksymalna długość obrabianego przedmiotu: 735 mm

- Wrzeciono główne (HS): zintegrowany silnik wrzeciona ISM 102, 40/48 kW (100/40% ED), 0–4000 obr./min, 570/680 Nm

- Wrzeciono przeciwbieżne (GS): zintegrowany silnik wrzeciona ISM 76, 25/32 kW (100/40% ED), 0–5000 obr./min

- Średnica wewnętrzna rury ciągnącej: 104 mm

- Głowice narzędziowe: 2x 12-pozycyjne głowice gwiaździste Sauter (VDI 40 z interfejsem Trifix, DIN 69880-40)

- Napęd narzędzi: 2x napęd bezpośredni, 40–10 000 obr./min, 14,2 kW, 34 Nm

- Konfiguracja osi: 4 główne osie ruchu (X1, Z1, X2, Z2), 2 osie C z hydraulicznym hamulcem wrzeciona (HS + GS), oś Y dla suwaka 1 i suwaka 2 (skok 40 mm), oś X3 o skoku poprzecznym sterowana numerycznie dla suwaka wrzeciona przeciwbieżnego (180 mm)

- Suwak wrzeciona pomocniczego: zawiera suwak poprzeczny X3 sterowany numerycznie (NC) (180 mm) z skalą liniową oraz zintegrowaną konik

- Konik: automatyczny skok trzpienia 300 mm, siła docisku konika 1,5–6,3 kN, obrotowe centrum MT5

- Systemy pomiarowe: bezpośrednie systemy pomiarowe (skale szklane) w osiach X1, X2 i X3

- Układ chłodzenia: zbiornik o pojemności 980 litrów z filtrem taśmowym, chłodnicą, opcjami ciśnienia 8/20/80 barów oraz rozbudową dla rewolweru 2

- Wyposażenie dodatkowe: przenośnik wiórów, automatyczna elektryczna osłona przesuwna, system pomiaru obrabianego elementu w trakcie obróbki (Renishaw), system monitorowania kolizji Brankamp CMS, mechaniczny separator mgły olejowej (1 100 m³/h)
