- ➤ Używana tokarka pozioma DMG MORI CLX 450 TC + Robo2go | Tokarka pozioma

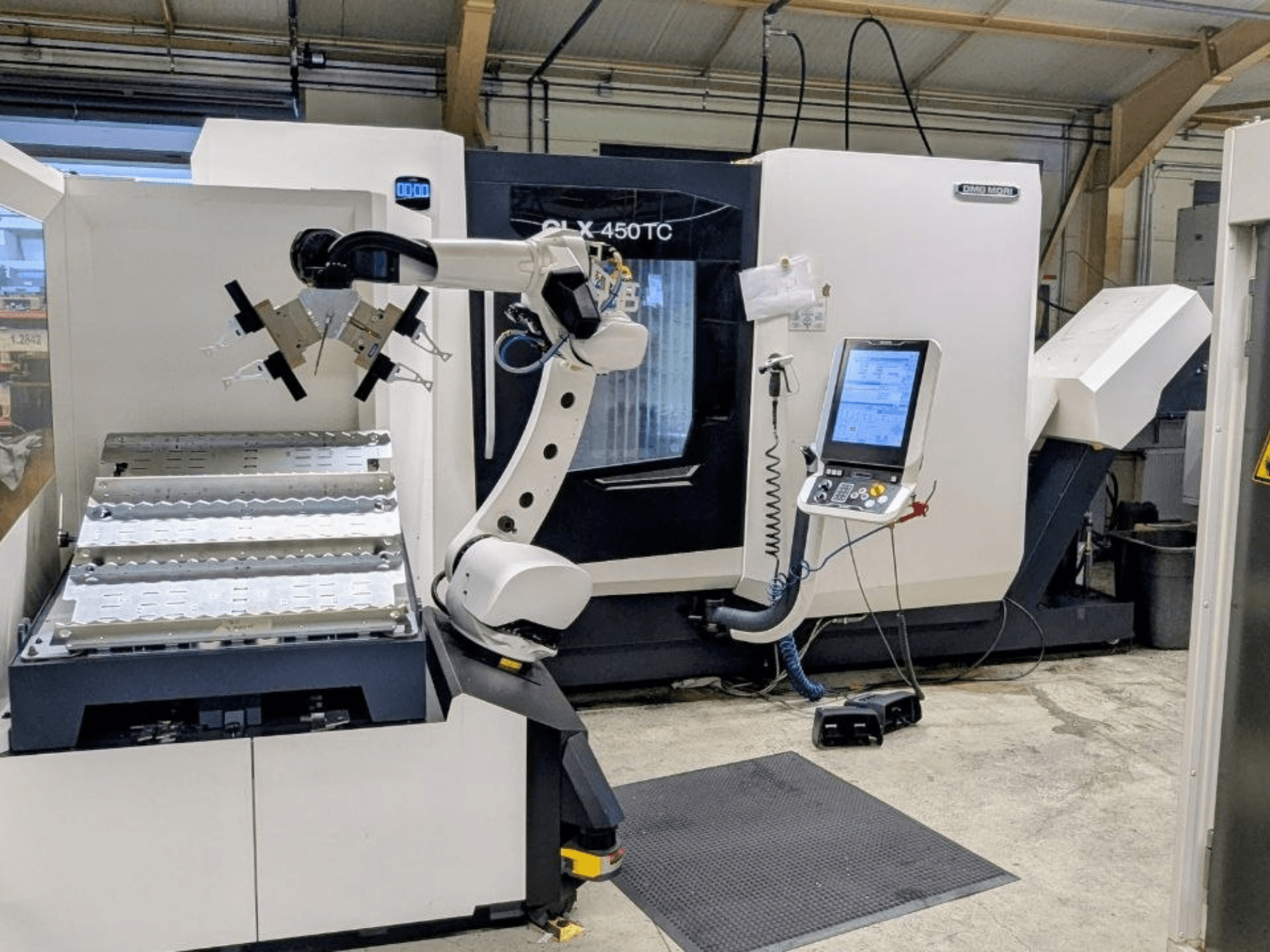

Ta 5-osiowa maszyna DMG MORI CLX 450 TC + Robo2go została wyprodukowana w 2021 roku. Charakteryzuje się średnicą obrotu nad łożem wynoszącą 500 mm, średnicą toczenia wynoszącą 400 mm oraz maksymalną długością toczenia wynoszącą 1100 mm. Maszyna wyposażona jest w wydajne wrzeciono frezujące o prędkości obrotowej do 12 000 obr./min oraz magazyn narzędzi na 30 pozycji. Jeśli poszukują Państwo wysokiej jakości rozwiązań w zakresie toczenia, warto rozważyć zakup oferowanej przez nas maszyny DMG MORI CLX 450 TC + Robo2go. Prosimy o kontakt w celu uzyskania dalszych informacji.
Informacje o maszynie
- marka: DMG MORI
- rok: 2021
- MODEL: CLX 450 TC + Robo2go
- godziny produkcji: 1992
- zastosowanie: Toczenie
- Lokalizacja: Niemcy
- rodzaj maszyny: Tokarka pozioma
- Marka sterowania: SIEMENS
Dane techniczne - DMG MORI CLX 450 TC + Robo2go
Układ sterowania
- Model sterowania: SIEMENS
- Model sterowania: SINUMERIK 840D sl SLIMline
Wymiary
- Wysokość maszyny: 2470 mm
- Długość maszyny: 5190 mm
- Waga maszyny: 11200 kg
- Szerokość maszyny: 2110 mm
Ruch osi
- Liczba osi: 5
- Przesuw osi X: 300 mm
- Przesuw osi Y: 500 mm
- Przesuw osi Z: 1100 mm
Dane techniczne
- Przeciwwrzeciono: Tak
- Narzędzia napędzane: Tak
- Moc wrzeciona: 10.5 kW
- Prędkość obrotowa wrzeciona: 12000 RPM
- Chłodzenie przez wrzeciono: Tak
- Liczba stacji narzędziowych: 30
Informacje dodatkowe
Status: maszyna demonstracyjna/szkoleniowa/wystawowa
Sterowanie: Siemens SINUMERIK 840D sl SLIMline, 19-calowy wyświetlacz wielodotykowy SLIMline
Prześwit nad łożem: 500 mm
Maksymalna średnica toczenia: 400 mm
Maksymalna długość toczenia: 1100 mm
Średnica pręta: 65 mm
Otwór wrzeciona głównego: 87 mm
Średnica łożyska przedniego: 130 mm
Prędkość obrotowa: 485 obr./min
Moment obrotowy wrzeciona (przy obciążeniu 100%): 275 Nm
Moment obrotowy wrzeciona (przy obciążeniu 40%): 345 Nm
Interfejs wrzeciona frezarskiego: HSK-A63 (DIN 69893)
Prędkość obrotowa wrzeciona frezarskiego: do 12 000 obr./min
Moc wrzeciona frezującego (przy obciążeniu 100%): 8,8 kW
Moc wrzeciona frezującego (przy obciążeniu 40%): 10,5 kW
Moment obrotowy wrzeciona frezującego (przy obciążeniu 100%): 73 Nm
Moment obrotowy wrzeciona frezującego (przy obciążeniu 40%): 90 Nm
Moment trzymający (przy zablokowaniu): 850 Nm
Zakres obrotu: ±120°
Magazyn narzędzi: łańcuchowy
Pojemność magazynu narzędzi: 30 narzędzi
Maksymalna średnica narzędzia: 78 mm
Maksymalna średnica narzędzia przy sąsiednich wolnych kieszeniach: 125 mm
Wyposażenie dodatkowe, cena na zapytanie
Elastyczny system załadunku i rozładunku detali Robo2Go z 6-osiowym robotem przemysłowym
Wymienny magazyn detali z tacami
Pojemność: do 88 części (Ø ≤ 60 mm); do 29 części (Ø ≤ 125 mm)
Udźwig robota: do 35 kg (moduły: 10 / 20 / 35 kg)
Podstawa chwytaka: trójkątna z dyszą przedmuchową; ręczna regulacja ciśnienia
Chwytak 3-szczękowy do elementów mocowanych w uchwycie (wewnętrzne/zewnętrzne)
Minimalna długość przedmiotu obrabianego: 20 mm
Zakres średnic zewnętrznych: Ø20–100 mm (w zależności od modułu)
Zakres średnic wewnętrznych: Ø65–210 mm
Warianty chwytaków 3-szczękowych do elementów wałowych: Ø20–170 mm
Dodatkowe chwytaki 2-szczękowe do elementów uchwytów/wałów: Ø20–80 mm (elementy wałów)
Tace: maksymalne obciążenie 500 kg; elementy Ø20–170 mm; długość 120–950 mm; do 5 poziomów
Interfejsy: interfejs elektryczny dla Robo2Go, Profibus, dodatkowe zasilanie sprężonym powietrzem, dodatkowy interfejs Ethernet
Oddzielny terminal sterujący; integracja ze sterownikiem CELOS
Specjalna powłoka robota: RAL 9010
Maszyna przygotowana do integracji z systemami automatyki
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
