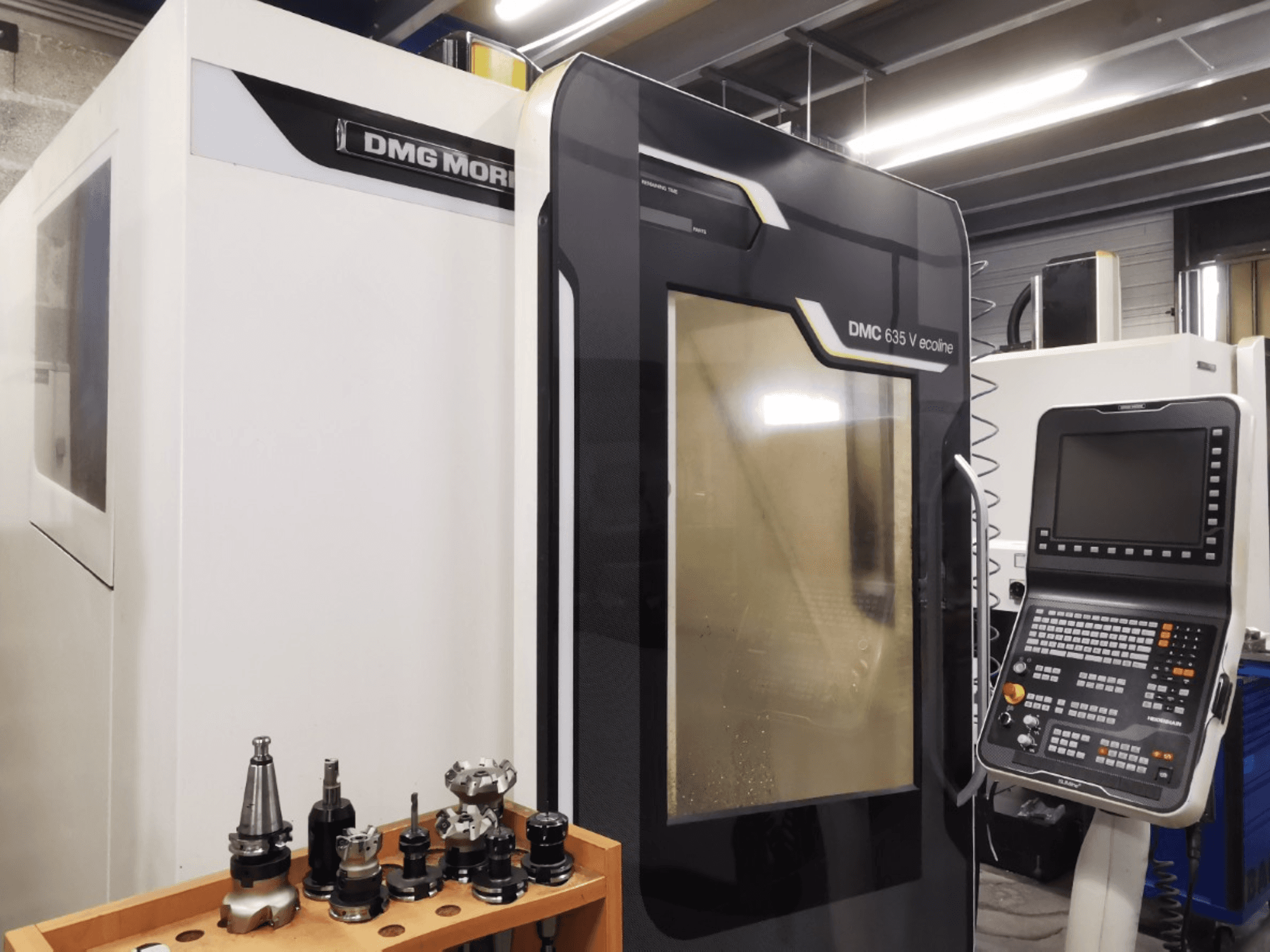

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Sterowanie: HEIDENHAIN TNC 620 (MC 7420D / klawiatura TE 7150 / panel SLIMline)

- Liczba osi: 3 (X, Y, Z)

- Skok osi X: 635 mm

- Skok osi Y: 510 mm

- Skok osi Z: 460 mm

- Powierzchnia mocowania stołu: 790 x 560 mm

- Maks. obciążenie stołu (w środku): 600 kg

- Rowki teowe stołu: 4 / 14H12, odstęp 100 mm (1 rowek referencyjny 14H7)

- Wysokość stołu od podłogi: 720 mm

- Zakres prędkości obrotowej wrzeciona: 20–12 000 obr./min (1/min)

- Moc napędu wrzeciona (40% czasu pracy / 100% czasu pracy): 13 kW / 9 kW

- Moment obrotowy wrzeciona (40% czasu pracy / 100% czasu pracy): 83 Nm / 57 Nm

- Stożek narzędziowy / interfejs: SK40 (DIN 69871 / ISO 7388/2 typ A lub DIN 69872 forma A/B)

- Siła mocowania narzędzia: 8 kN

- Pojemność magazynu narzędzi: 30 stanowisk

- Maks. średnica narzędzia (przy sąsiednim pustym / pełnym miejscu): 130 mm / 80 mm

- Maks. długość narzędzia: 300 mm

- Maks. masa narzędzia: 6 kg (maks. całkowite obciążenie magazynu narzędzi: 90 kg)

- Przesuw szybki (X / Y / Z): 30 m/min

- Prędkość posuwu (X / Y / Z): płynnie programowalna do 20 000 mm/min

- Rozdzielczość pozycjonowania / niepewność pomiaru: 1 µm / 16 µm (VDI/DGQ 3441)

- Pojemność zbiornika chłodziwa: ~120 l

- Masa maszyny: ~3 900 kg (3 950 kg z magazynkiem na 30 narzędzi)

- Moc pozorna: 17 kVA

- Nominalny prąd sieciowy (In max): 28 A

- Bezpiecznik główny: 35 A (zdolność wyłączania zwarciowego: 0,35 kA)

- Zasilanie: 400 V AC (3/N/PE), 50/60 Hz

- Napięcie sterujące: 24 V DC / 230 V AC

- Ciśnienie zasilania pneumatycznego: 5,5–8,0 bar (zużycie powietrza: 30 m³/h bez przedmuchiwania; +20 m³/h w trybie ciągłym)

- Wymiary maszyny (szer. x gł. x wys.): 1 880 mm (2 265 mm ze zbiornikiem chłodziwa) x 2 441 mm x 2 742 mm (min. wysokość transportowa: 2 330 mm)

- Wymagana powierzchnia podłogi: 4 500 x 4 400 mm
