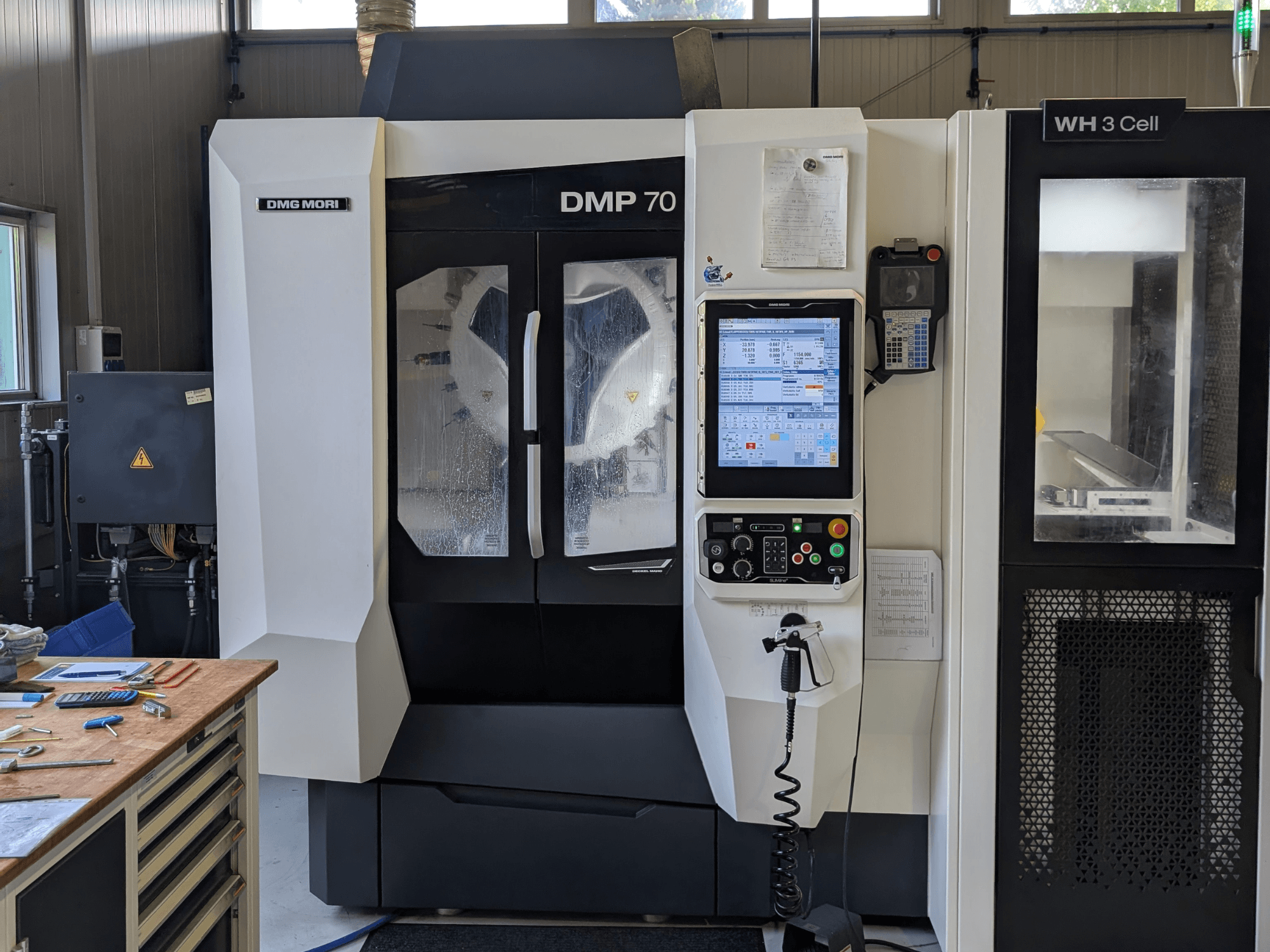

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Faza: L1/L2/L3/N/PE

- Pobór mocy: 30 kVA

- Prąd maksymalny (A In max): 43,5 A

- Prąd znamionowy: 50 A

- Prąd zwarciowy (V max): 5 kA / maks. 440 V

- Napięcie: 400 V ±10%

- Częstotliwość: 50 Hz

- Napięcie sterujące AC: 230 V

- Napięcie sterujące DC: 24 V

- Sterowanie: 3D Control Siemens 840D SL Operate

- Stożek narzędziowy: BBT30

- Stół roboczy: zintegrowany obrotowo-uchylny stół sterowany numerycznie, 5-osiowa obróbka symultaniczna

- Zakres obrotu osi A: -120° / +100°

- Praca osi C: ciągła (bezkońcowa)

- Maksymalne obciążenie osi C: 100 kg

- Średnica stołu w osi C: Ø290 mm

- Napędy: napędy momentowe z bezpośrednim pomiarem położenia w osiach A i C

- Pakiety oprogramowania: Sinumerik MDynamics 5-Axis, model danych 3D do symulacji

- Opcje stołu: pneumatyczny system mocujący (1 obwód)

- Zarządzanie chłodziwem i wiórami: przenośnik wiórów, filtr taśmowy w pakiecie produkcyjnym z wewnętrznym zasilaniem chłodziwem o ciśnieniu 40 bar (IKZ), przedmuch powietrza przez środek wrzeciona, zewnętrzny przedmuch powietrza, system separacji mgły olejowej i emulsyjnej

- Pomiar i monitorowanie: zestaw sond dotykowych 3D RENISHAW, monitorowanie pęknięcia narzędzia i pomiar wewnątrz maszyny, przygotowanie do systemu 3D quickSET

- Opcje ogólne: Tryb pracy 3, zgodność z normami CE

- Interfejs automatyki: interfejs automatyki do podłączenia zewnętrznego systemu automatyki po prawej stronie

- System automatyzacji: DMG MORI WH 3 Cell

- Ramię robota: 6-osiowy robot Fanuc LR Mate 200iD/7L w kolorze żółtym

- Chwytak robota: podwójny chwytak PGN64

- Elementy automatyki: 10 szuflad DMG, zsyp NIO, stacja wyrównywania, szuflada pomiarowa, system podawania surowca, zestaw chwytaków, akcesoria

- Godziny pracy maszyny (z ekranu sterowania): Czas pracy maszyny: 22 918:34 h; Czas pracy programu: 20 920:40 h; Czas pracy wrzeciona: 18 815:51 h
