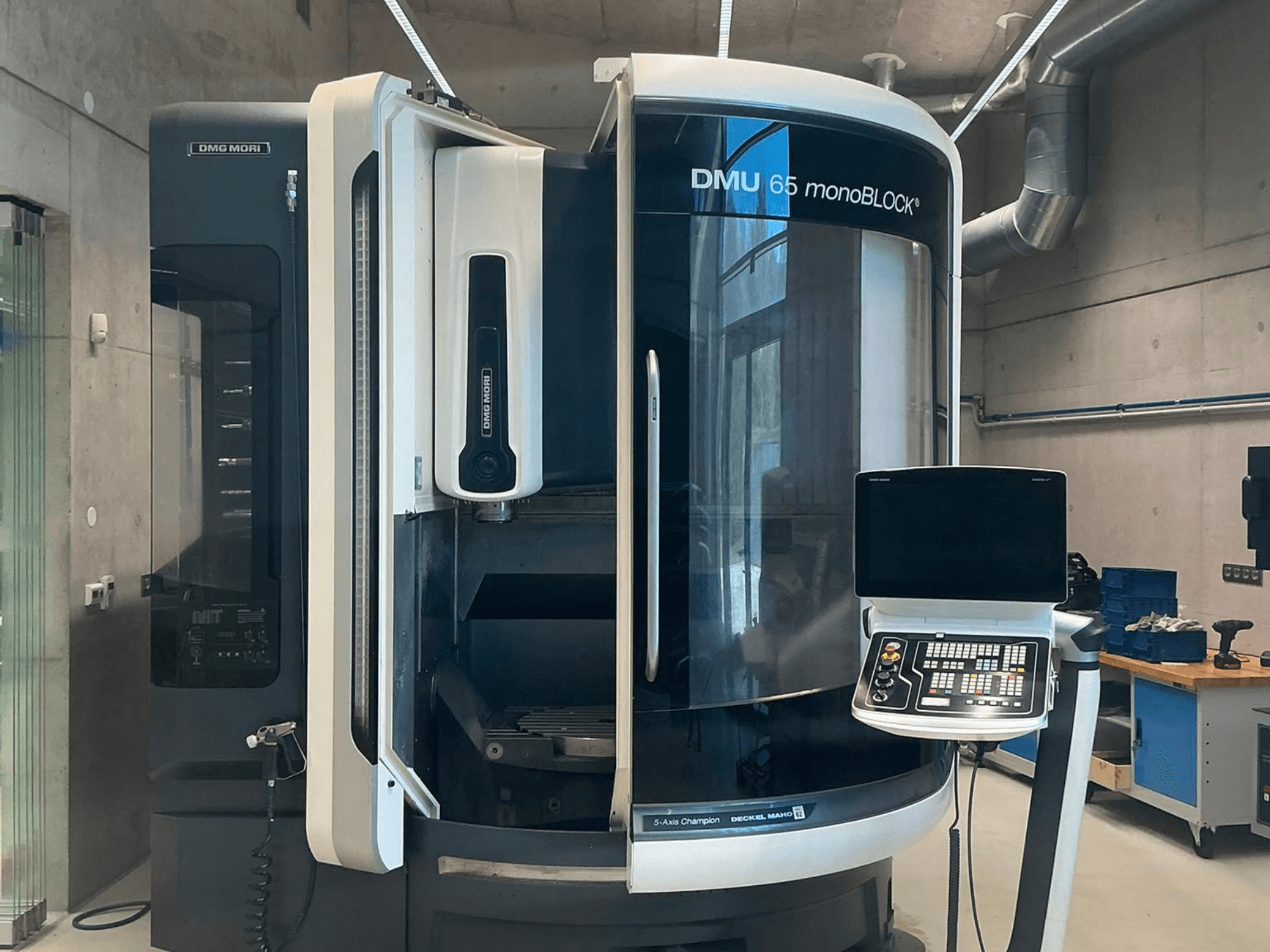

DMG MORI - DMU 65 monoBLOCKCZ-MIL-DMG-2016-00002

• Wrzeciono: moc 21 kW (40% czasu pracy) / 16 kW (100% czasu pracy); moment obrotowy 111 Nm (40% czasu pracy); trzpień mocujący DIN 69872

• Stół: stół obrotowy (oś C) Ø 650 mm zintegrowany ze sztywnym stołem o wymiarach 800 x 650 mm

• Osie obrotowe/obrotowo-uchylne: oś A +120° / -120° od 0°; oś C 360°; moment obrotowy/trzymanie osi A 3 400 Nm (100% czasu pracy); moment mocujący hydraulicznego zacisku osi A 6 200 Nm; moment obrotowy/mocujący osi C 2 000 Nm (100% czasu pracy)

• Posuw/przesuw szybki: Przesuw szybki X/Y/Z 40 m/min; maksymalny posuw X/Y/Z 40 000 mm/min; maksymalna siła posuwu X 7 kN, Y 13 kN, Z 10 kN (wszystkie przy 100% ED)

• Prowadnice: Rolkowe prowadnice liniowe na wszystkich osiach liniowych

• System pomiarowy: Bezpośredni, absolutny, rozdzielczość 0,001 mm, magnetyczny (dla Siemens)

• Sterowanie: CELOS z Siemens 840D sl Operate, 21,5-calowy ekran dotykowy ERGOline z obsługą wielodotykową

• Zmieniacz narzędzi/magazyn: automatyczny z podwójnym chwytakiem (pionowy); 30-pozycyjny magazyn łańcuchowy HSK-A 63

• Standard chłodziwa/wiórów: Taca na wióry ze zintegrowanym zbiornikiem o pojemności 500 L; standardowe zarządzanie wiórami za pośrednictwem tacy na wióry

• Stan: Doskonały; zaledwie 1 963 godziny pracy wrzeciona (maszyna była używana wyłącznie do produkcji prototypów)

Wyposażenie dodatkowe

• Pakiet produkcyjny (P-K0398): Przenośnik wiórów ze zbiornikiem chłodziwa, filtr taśmowy papierowy, chłodzenie wewnętrzne przez wrzeciono (IKZ) 40 bar / 23 l/min, chłodzenie zewnętrzne 4 bar / 40 l/min, płukanie drzwi

• Interfejs narzędziowy (P-M0039): Adapter stożka narzędziowego do HSK-A63 (DIN 69893)

• Pistolet do płukania wiórów (P-G0004): 2 bar / 40 l/min

• Sonda pomiarowa (P-K0263): sonda dotykowa na podczerwień Heidenhain TS 649

• System pomiarowy narzędzi (P-K0405): laser Blum do pionowego pomiaru długości i średnicy narzędzi

• Opcja kinematyki (P-K0224): zestaw narzędzi 3D quickSET do sprawdzania/korygowania konfiguracji 4/5 osi

• Tryb pracy 4 (P-H0038): Ręczna ingerencja w obszarze roboczym przy otwartych drzwiach w ramach kontrolowanego procesu

• Elektroniczne pokrętło ręczne (P-H0109): Siemens 840D

• Obejmuje oprzyrządowanie
