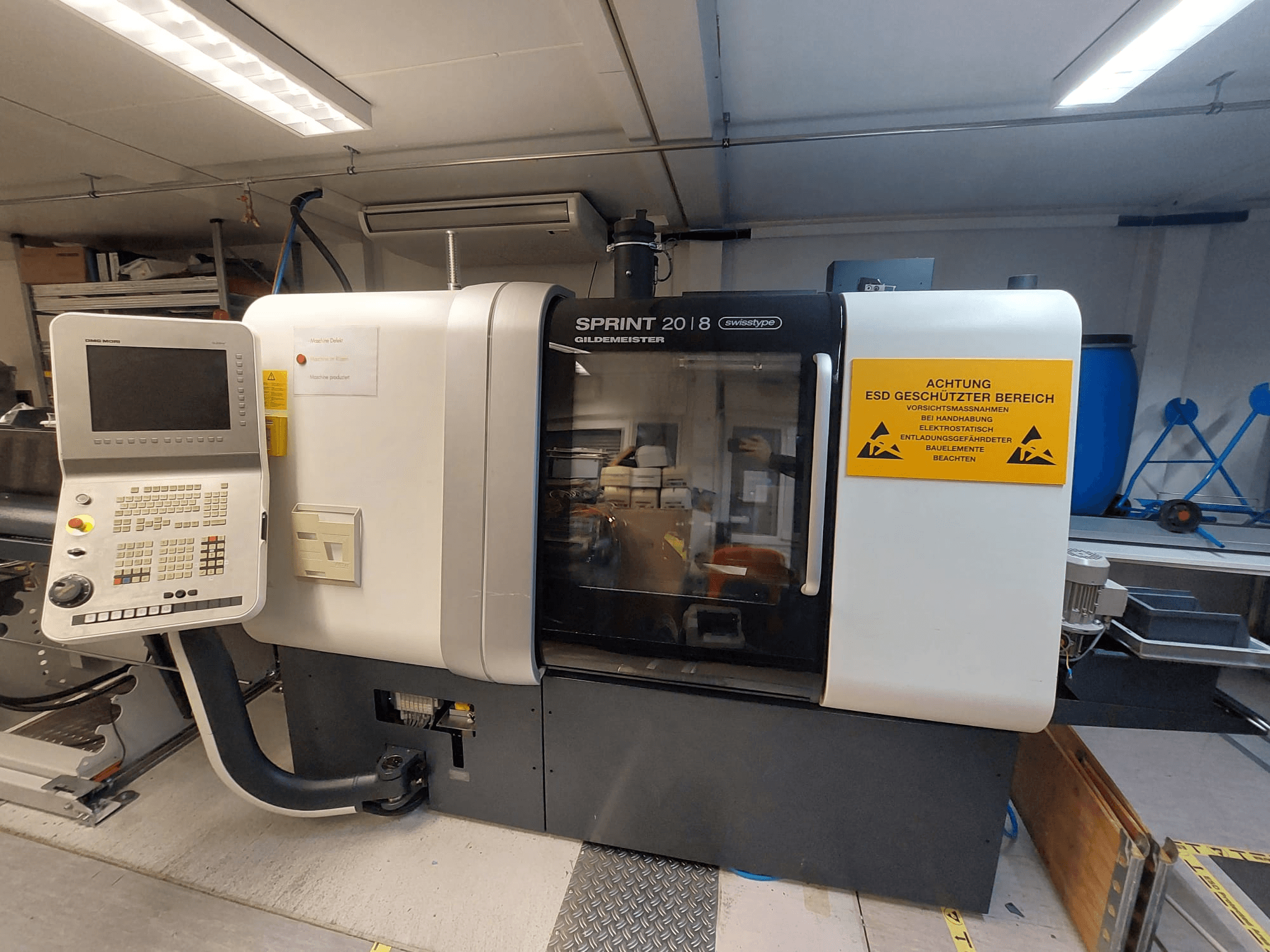

DMG MORI - Gildemeister Sprint 20/8 LinearDE-TUR-DMG-2016-00004

• Sterowanie / CNC: Fanuc 31i z 15-calowym kolorowym monitorem TFT

• System CNC: Fanuc 31i

• Osie: 6+2 osie / łącznie 8 osi

• Osie Y: 2

• Kanały: 2

• Wrzeciona: 2

Dane wrzeciona

• Maksymalna średnica pręta przeciwwrzeciona: 20 mm (opcjonalnie 25 mm)

• Prędkość obrotowa przeciwwrzeciona maks: 10 000 obr.

• Moc przeciwwrzeciona (S1): 3,7 kW

Przesuwy / skoki

• Skok Z1: 80 mm

• Skok Z2: 300 mm

• Szybki przesuw Y1: 40 m/min (30 m/min)

• Przyspieszenie maks. X1: 10 m/s²

• Siła posuwu osi S1 Z1 / Z2 / X2 / Y2: 250 daN

• Siła posuwu osi S1 Y1: 500 daN

• Siła posuwu osi liniowej X1: 60 daN

Suwak 1

• Skok X1: 50 mm

• Skok Y1: 350 mm

• Pozycje narzędzia: 6 pozycji, 12x12 mm

• Napędzane narzędzia: 5 wraz z wrzecionem ESX16

Suwak 2

• Skok X2: 240 mm

• Zewnętrzne pozycje narzędzi: 4 pozycje, 12x12 mm

• Wewnętrzne pozycje narzędzia: 4 pozycje, Ø20 mm

• Napędzane narzędzia: 5 z ESX/16 (opcja)

Płyn chłodzący

• Typ chłodziwa: Emulsja

• Pojemność zbiornika chłodziwa: 250 l

• Wydajność pompy chłodziwa maks: 120 l/min

• Ciśnienie chłodziwa: 1,5 bara

Dane elektryczne

• Podłączenie elektryczne: 400 V ±10%

• Częstotliwość: 50 Hz

• Bezpiecznik: 100 A

• Napięcie sterowania: 24 V DC

• Napięcie oświetlenia: 24 V DC

• Prąd znamionowy: 86 A

• Zapotrzebowanie na moc: ok. 56 kVA

• Typ sieci: Wymagana sieć TN-S

Ochrona / warunki pracy

• Stopień ochrony maszyny: IP67

• Stopień ochrony szafki elektrycznej: IP54

• Temperatura otoczenia: +10 do +35 °C

• Maksymalna wilgotność: 75%

• Wysokość instalacji maks: 1000 m

• Poziom hałasu: <70 dBA

Funkcje CNC

• System pomiarowy: Metryczny lub calowy

• Rozdzielczość wejściowa: 0,001 mm

• Zakres posuwu: 0,001 mm/obr. do szybkiego

• Nadpisanie posuwu: 0-120%

• Prędkość wrzeciona: Programowalne obroty na minutę

• Orientacja wrzeciona: M5 lub M19

• Układy współrzędnych: Kartezjański, biegunowy, cylindryczny

• Stała prędkość powierzchniowa: Tak

• Programowanie narzędzi: Z danymi narzędzia

• Pamięć przesunięcia narzędzia: 200 przesunięć

• Kompensacja promienia: G40 / G41 / G42

• Monitorowanie żywotności narzędzia: Tak (opcja)

• Monitorowanie narzędzia: Monitor obciążenia (opcja)

• Pamięć programów: 1 MB, do 1000 programów

• Interfejs Ethernet: Tak

• Wejście/wyjście programu: Szeregowe, klawiatura, PCMCIA, USB

• Cykle: Toczenie, napawanie, rowkowanie, gwintowanie, wiercenie, toczenie wielokątów

• Poziomy podprogramów: Do 4

• Synchronizacja slajdów: Tak

• Programowanie zmiennych: Do 600 zmiennych

• Diagnostyka: Zintegrowany wyświetlacz drabinkowy PLC, oscyloskop

• Wyświetlacz: 15" TFT LCD

• Języki: Wiele

Dane ogólne

• Wymiary maszyny: 2200 x 1050 x 1770 mm

• Godziny pracy: 12,276 h

• Czas pracy programu: 4,426 h

• Zastosowanie: Obróbka magnezu

Cechy maszyny

• Wyrzutnik pneumatyczny

• Synchronizacja wrzeciona

• Oś C

Dodatkowe wyposażenie

• Przenośnik wiórów

• Stół podajnika prętów
