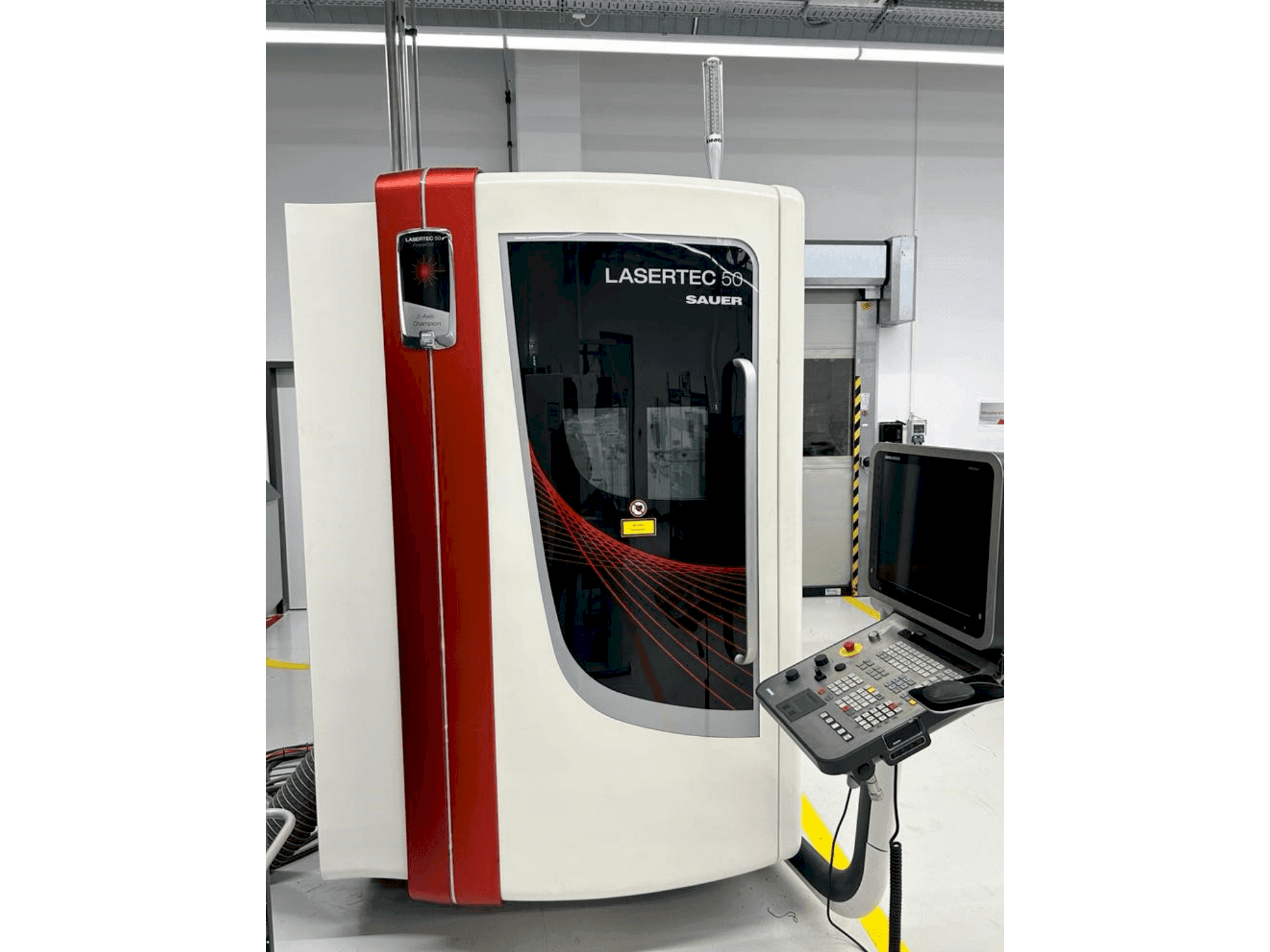

DMG - SAUER LASERTEC 50DE-MIL-DMG-2010-00002

Dodatkowe wyposażenie

• Laser LASAG FLS 352 A (2011)
• System odciągowy Keller L-CUT-1-P2-B60-V (2010)
• Agregat chłodniczy KKT OLB 10 SA (2014)

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Cięcie półfabrykatów pcd / cbn w trzech do pięciu osiach: 10x szybciej w porównaniu do wycinarki drutowej
• Cięcie laserowe płytek pcd / cbn w 2d i bezpośrednio na narzędziu trzpieniowym
• Precyzyjna maszyna 5-osiowa z napędami liniowymi x / y dla przyspieszenia > 1g
• Silniki o wysokiej dynamice momentu obrotowego w obu osiach obrotowych (oś b i c)
• Wysoka dokładność pozycjonowania ≤ 8 μm
• Kamera ccd i sonda dotykowa 3d do szybkiej konfiguracji
• Przyjazna dla użytkownika linia rozwiązań siemens 840d ze specjalnymi funkcjami oprogramowania
• Bardzo dobra dostępność lasera do regulacji i prac konserwacyjnych
• Nie jest używany żaden specjalny gaz procesowy. Wymagane jest tylko sprężone powietrze o ciśnieniu 6 barów
• Maszyna może pracować na 5 osiach jednocześnie

Korzyści techniczne dla maszyn

• Maszyna podstawowa: precyzyjna maszyna laserowa cnc // lasertec 50 precisiontool ścieżka przesuwu 500 mm x 500 mm x 700 mm // suwak poprzeczny z napędami liniowymi // oś pionowa (oś z) z prowadnicami liniowymi i napędem śruby kulowej // pełna obudowa (klasa ochrony lasera 1) z 1 oknem bezpieczeństwa lasera // solidna rama podstawy maszyny wykonana z odlewu mineralnego // laser lasag nd:yag fls (300 w) // głowica obróbcza (ogniskowa 100 mm) // zmotoryzowany ekspander 1 - 6 razy // jakość pręta
• Jednostka sterująca: 3d path control // siemens 840 d solutionline
• Stół roboczy: obrotowy stół obrotowy nc // bardzo dynamiczny i precyzyjny // z dwoma silnikami momentowymi dla elementów o średnicy do 200 mm // maks. Obciążenie do 14 kg
• Opcje stołu roboczego: ks kołnierz mocujący // hsk-63 z ustawieniem promieniowym i kątowym do ręcznego mocowania mocowanie palety klienta 200 x 280 mm // paleta wymaga uchwytu hsk-63
• Kamera przelotowa ze źródłem światła padającego led na gęsiej szyi // przełącznik kolizyjny dla głowicy przetwarzającej (działanie w 3 osiach)
• Opcje sterowania: 5-osiowa transformacja // elektroniczne pokrętło // programowalne ciśnienie gazu procesowego
• Sygnalizacja świetlna 4 stanów urządzenia: "program aktywny", "ostrzeżenie lasera", "błąd", "tryb ustawień"
• Sonda pomiarowa 3d renishaw omp 400 automatycznie wysuwana
• Dodatkowe okno ochronne lasera 297 mm x 210 mm // jednostka odciągowa z filtrem wtórnym // jednostka chłodząca dla lasera i silników liniowych // wymiennik ciepła woda-woda
• Dmg powertools

Informacje dodatkowe

Maszyna jest obecnie w produkcji, ale jest dostępna od ręki
