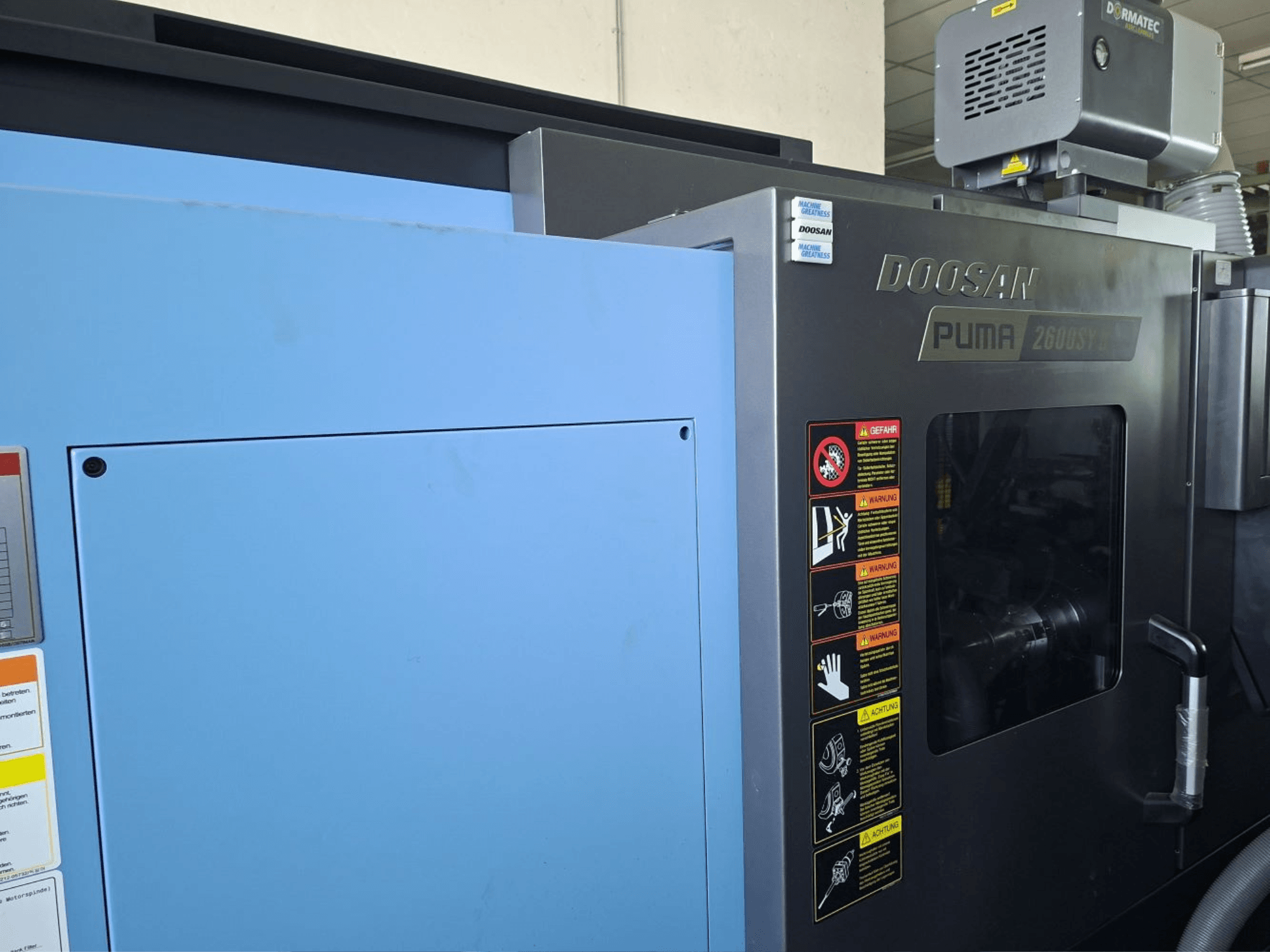

DOOSAN - PUMA 2600 SY IIDE-TUR-DOO-2022-00002

• Ekran dotykowy sterowania Siemens S828D z 15-calowym wyświetlaczem ShopTurn

• Konfiguracja 6-osiowa z napędzanymi narzędziami, osią Y i wrzecionem pomocniczym

• Wrzeciono główne i podrzędne jako wbudowane wrzeciona silnika

• Łożysko walcowe, klasa dokładności P4, dożywotnie smarowanie

• Średnica uchwytu wrzeciona głównego 255 mm

• Średnica uchwytu wrzeciona podrzędnego 175 mm

• Puste urządzenie mocujące, uruchamiane hydraulicznie

• Wydrążony cylinder mocujący

• 24-stanowiskowa głowica narzędziowa (interfejs BMT65P)

• Automatyczne ramię pomiarowe narzędzia, obracane elektrycznie

• Dynamiczna kontrola prędkości wrzeciona

• Przeciwwrzeciono z funkcją konika

• Przepływ chłodziwa maks. 448 l na minutę

• Przepływ oleju 336 l na minutę

• Elektroniczne sprzęgło bezpieczeństwa dla osi X i Z

• Obszar roboczy nad łożem 780 mm

• Obrót nad suportem poprzecznym 630 mm

• Maksymalna średnica toczenia 255 mm

• Maksymalna długość toczenia 760 mm

• Pojemność pręta 76 mm

• Maks. masa obrabianego przedmiotu wraz z uchwytem 250 kg

• Otwór wrzeciona głównego 91 mm

• Maks. moment obrotowy ok. 706 Nm

• Otwór podwrzeciona 52 mm

• Prędkość obrotowa wrzeciona do 6000 obr.

• Moc silnika ok. 18,5 kW

• Moment obrotowy ok. 118 Nm

• Wrzeciono główne osi C: Rozdzielczość 360° 0,001°, prędkość 200 obr/min, moment obrotowy ok. 1508 Nm

• Wrzeciono pomocnicze osi C: Rozdzielczość 360° 0,001°, prędkość 200 obr/min, moment obrotowy ok. 121 Nm

• Głowica rewolwerowa: 12 napędzanych stacji narzędziowych z 24

• Maksymalna prędkość obrotowa narzędzia napędzanego 5000 obr.

• Moc narzędzia napędzanego ok. 7,5 kW

• Moment obrotowy narzędzia napędzanego ok. 50 Nm

• Szybki przesuw X i Z ok. 30 m/min; Y ok. 10 m/min

• Kąt łoża 30°

• Pojemność zbiornika chłodziwa ok. 220 litrów

• Ciśnienie pompy chłodziwa 7 bar

• Zbiornik hydrauliczny ok. 20 litrów

• Automatyczny system centralnego smarowania

• Podłączenie elektryczne AC 380 V, 3-fazowe, 50/60 Hz

• Całkowita moc ok. 69,27 kVA

Dodatkowe wyposażenie

• Zawiasowy przenośnik wiórów LNS, prawa strona, bez filtracji

• System odsysania mgły olejowej Dormatec AF-30P

• Uchwyty do wytaczadeł, średnica od 50 mm do 25 mm

• Podwójny uchwyt wytaczadła, średnica 32 mm

• Zestaw tulei redukcyjnych: 40/10, 40/12, 40/16, 40/20, 40/25, 40/32

• Tuleje redukcyjne do wierteł U: 40/20, 40/25, 40/32

• Dwa napędzane uchwyty narzędziowe Eppinger BMT65P, proste, z chłodzeniem zewnętrznym
