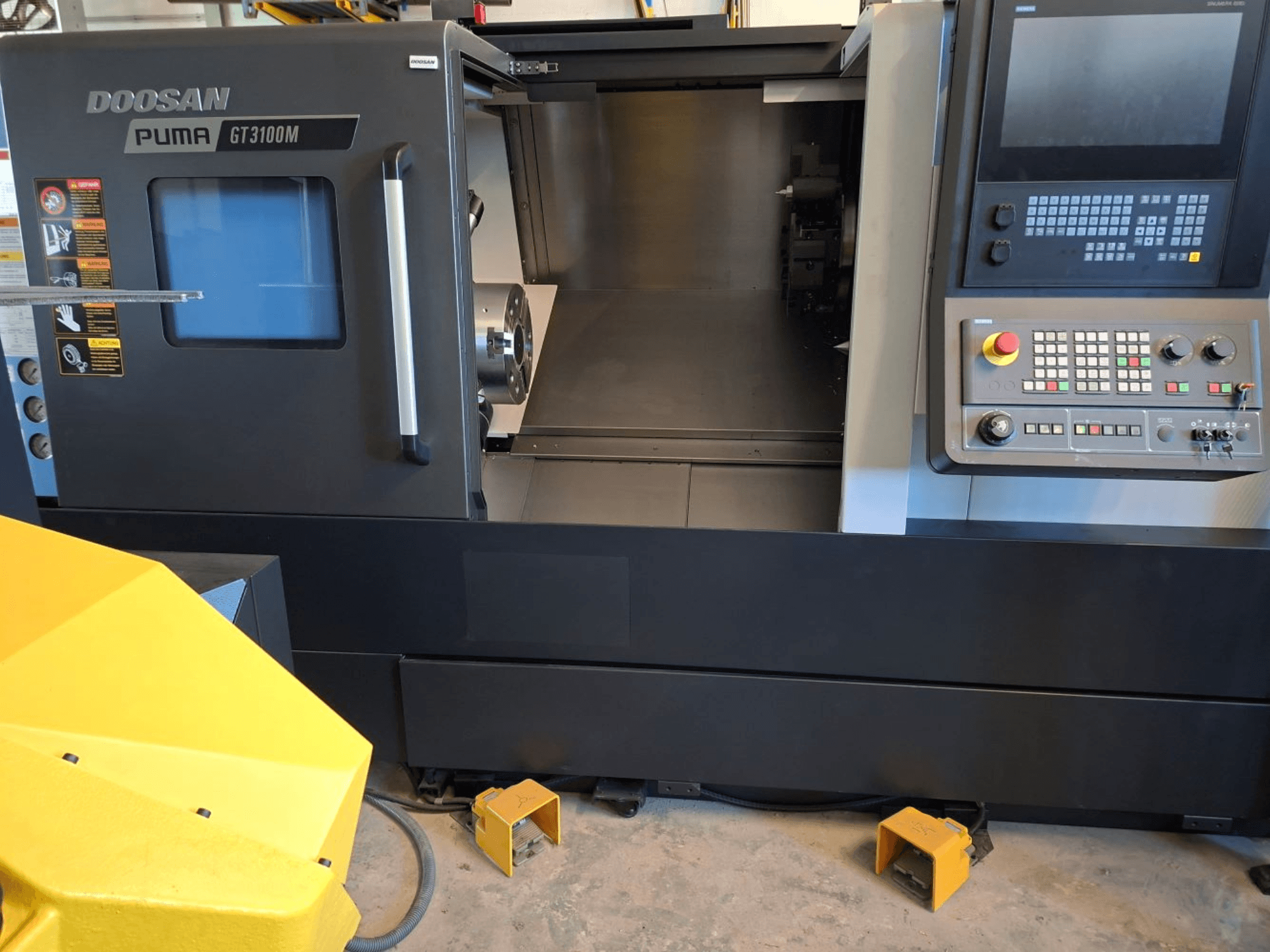

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

• Ekran dotykowy sterowania Siemens S828D z 15-calowym wyświetlaczem ShopTurn

• 3-osiowa tokarka pozioma CNC z napędzanymi narzędziami i konikiem

• Wrzeciono główne osi C: 360° rozdzielczość 0,001°

• Prędkość osi C: 200 obr.

• Moment obrotowy osi C: ok. 1162 Nm

• Średnica obrotu nad łożem: 720 mm

• Średnica obrotu nad suwakiem poprzecznym: 590 mm

• Maksymalna średnica toczenia: 376 mm

• Maksymalna długość toczenia: 725 mm

• Otwór wrzeciona głównego: 115 mm

• Pojemność pręta: 103 mm

• Nos wrzeciona: ASA A2-11

• Maks. moment obrotowy: ok. 1112 Nm

• Szybki przesuw w osi X: 24 m/min

• Szybki przesuw w osi Z: 30 m/min

• Siła posuwu w osi X: 9465 N

• Siła posuwu w osi Z: 17379 N

• Średnica uchwytu trójszczękowego: 305 mm z miękkimi szczękami

• 12-stanowiskowa głowica narzędziowa z uchwytami narzędziowymi BMT65P

• Maksymalna prędkość obrotowa narzędzia napędzanego: 5000 obr.

• Moc narzędzia napędzanego: ok. 7,7 kW

• Moment obrotowy narzędzia napędzanego: ok. 75 Nm

• Średnica konika z pinolą: 100 mm

• Skok pinoli: 100 mm

• Hydrauliczny system mocowania z pustym cylindrem

• Monoblokowe żeliwne łoże maszyny, konstrukcja Meehanite

• Konstrukcja łoża nachylona pod kątem 30

• Hartowane i szlifowane prowadnice z powłoką o niskim współczynniku tarcia

• Automatyczne centralne smarowanie

• Układ chłodzenia: ciśnienie 7 bar

• Pojemność zbiornika chłodziwa: ok. 235 litrów

• Zbiornik hydrauliczny: ok. 20 litrów

• Pełna obudowa z oświetleniem obszaru roboczego

• Interfejs podajnika prętów

• Odpieniacz oleju

• Elektroniczne sprzęgło bezpieczeństwa dla osi X i Z

• Podłączenie elektryczne: 400 V, 3-fazowe, 50 Hz

• Całkowita moc: około 47 kVA

Dodatkowe wyposażenie

• OPCJONALNIE: HALTER LoadAssistant Universal Big 70 (robot)

  • Chwytak dla robota Doosan Universal Big 70

  • Stacja tokarska

  • Podpora przedmiotu obrabianego

  • Płyta podstawy 23 mm / 175 mm Big 70

  • Skrzynka interfejsu maszyny
