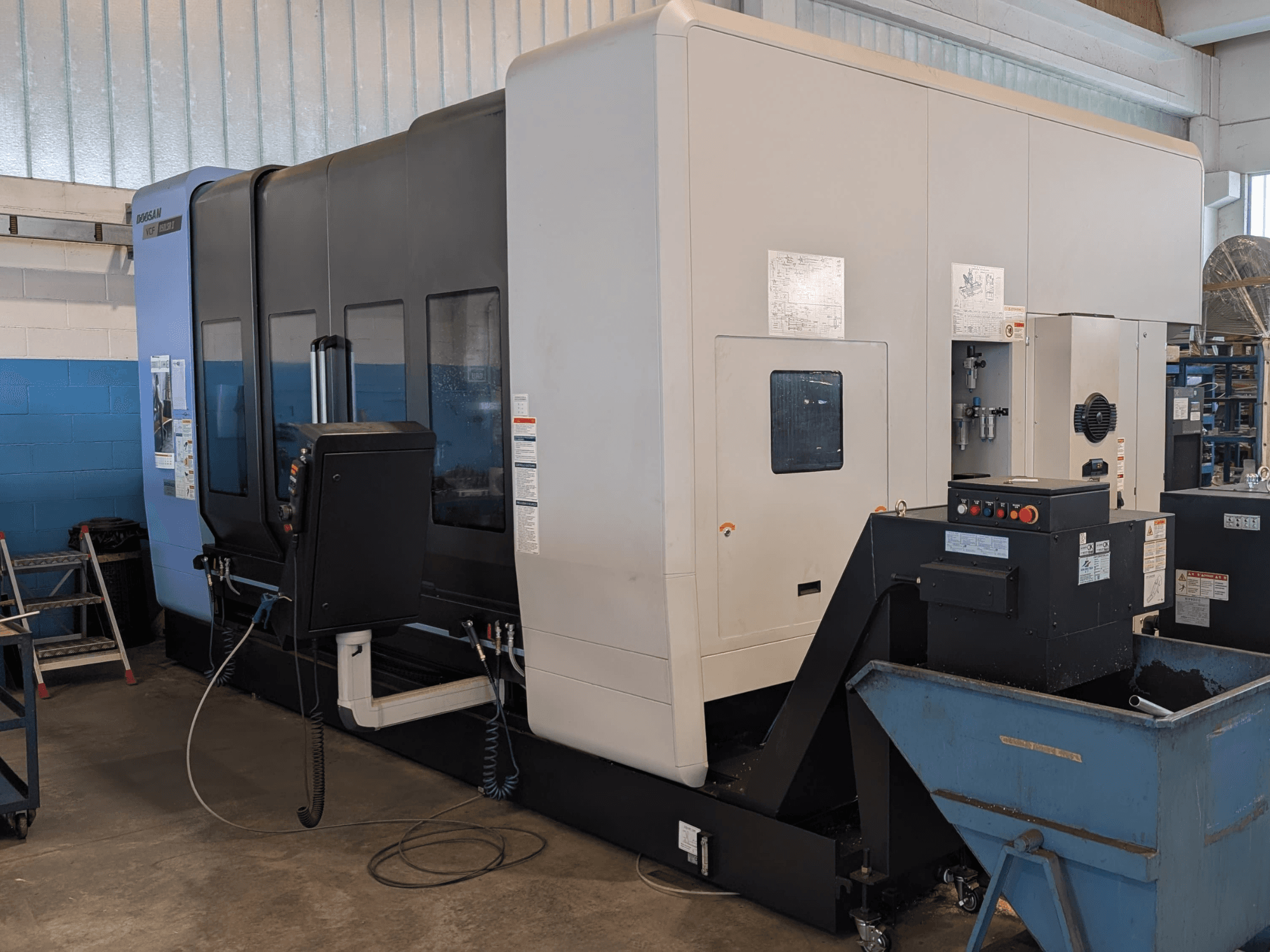

DOOSAN - VCF850LSR-II IT-MIL-DOO-2021-00002

• Czas pracy: ok. 2 500 godzin efektywnych

• Zakres ruchu:

  • Oś B: ±110°

  • Oś C: ±360°

• Przesuw szybki (X/Y/Z): 40 / 40 / 40 m/min

• Maksymalny posuw roboczy (X/Y/Z): 20 000 mm/min

• Wrzeciono:

  • Moc: 24 / 30 kW

  • Maksymalny moment obrotowy: 121 / 155 Nm

  • Stożek: ISO 40, podwójny kontakt

• Magazyn narzędzi:

  • Pojemność: 60 narzędzi

  • Maksymalna średnica narzędzia: 76 mm (130 mm przy wolnych pozycjach sąsiednich)

  • Maksymalna długość narzędzia: 300 mm

  • Czas między narzędziami: 5,5 s

  • Czas między usunięciem kolejnych wiórów: 13 s

• Uchwyt/stół roboczy:

  • Stół stały: 3 500 × 870 mm, maksymalne obciążenie 3 500 kg

  • Stół obrotowy: Ø 800 mm, maksymalne obciążenie 1 200 kg

  • Maksymalna średnica obrabianego elementu: 1 050 mm

  • Maksymalna wysokość obrabianego elementu: 680 mm (w pionie) / 1 095 mm (w poziomie)

• Pomiar: Absolutne skale liniowe w osiach X/Y/Z

• Cechy: Zdejmowane drzwi środkowe; Możliwość obróbki wahadłowej

• Zasilanie:

  • Zasilanie elektryczne: 400 V / 3 fazy + uziemienie

  • Wymagana moc: 63 kVA

  • Sprężone powietrze: 6 bar

  • Pojemność zbiornika chłodziwa: 560 l

• Stan: Bardzo dobrze utrzymana

• Stan eksploatacyjny: W produkcji / pod napięciem

• Dodatki: Filmy z datą i godziną nagrania dostępne na żądanie

• Transport: Według informacji można przetransportować w całości

Wyposażenie dodatkowe

• Wysokociśnieniowy układ chłodzenia przez wrzeciono, 70 bar

• Cykloonowa filtracja chłodziwa

• Przenośnik wiórów

• Sonda pomiarowa Renishaw RMP-60

• System ustawiania narzędzi Renishaw RTS

• Oryginalna kulka do kalibracji kinematycznej

• Zestaw funkcji rozszerzonych Heidenhain 1

• Zestaw funkcji zaawansowanych Heidenhain 2

• Dynamiczne monitorowanie kolizji (DCM)

• Funkcja Lift-Off

• Konwerter DXF

• Wizualizacja ścieżki narzędzia 3D

• Symulacja obróbki 3D

• Przeglądarka CAD

• System automatycznego smarowania

• Agregat hydrauliczny

• Oświetlenie obszaru roboczego diodami LED

• 3-kolorowa lampka alarmowa

• Dokumentacja CE

• Instrukcje obsługi maszyn
