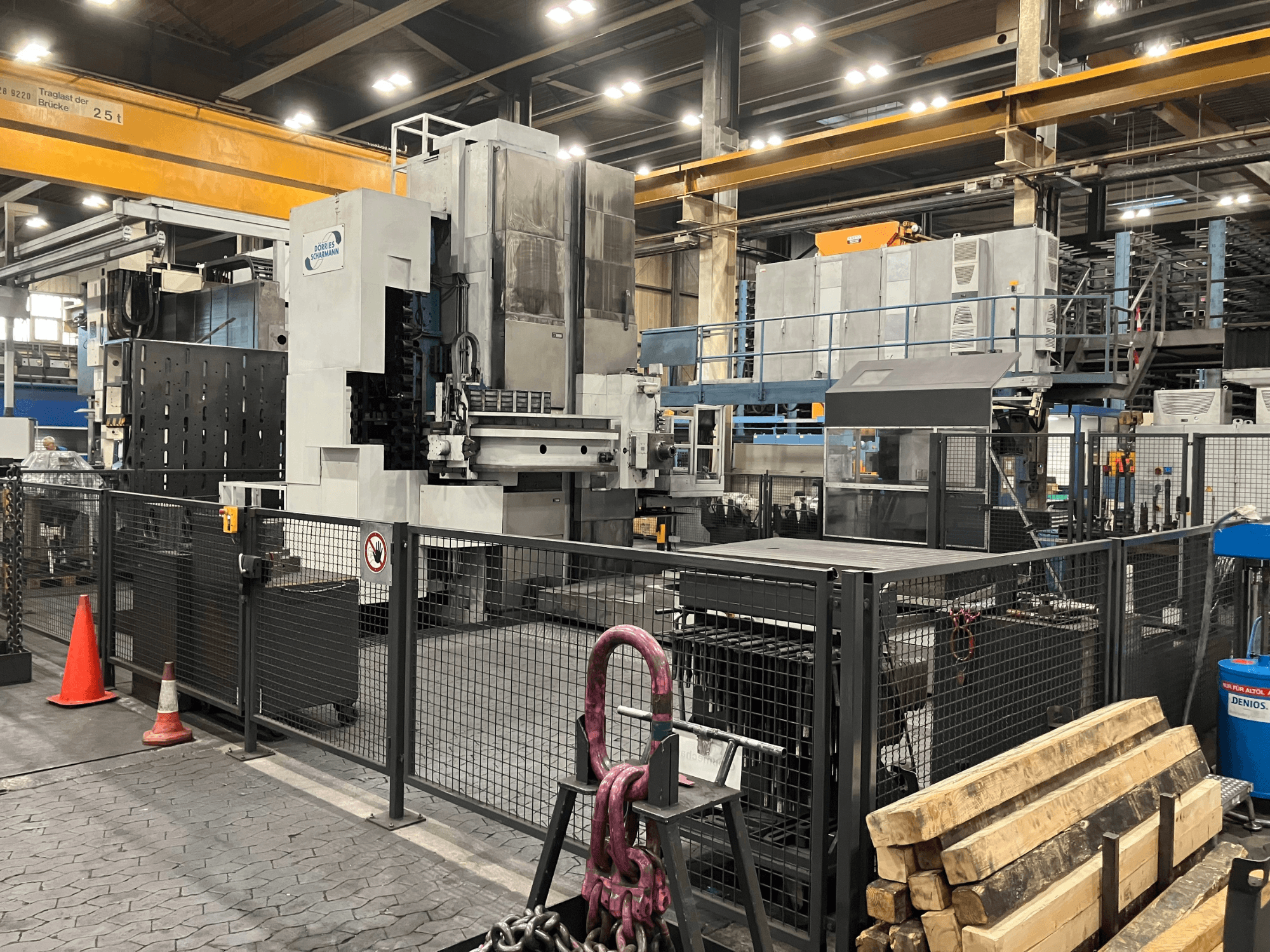

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Dane techniczne

* Sterowanie: Heidenhain iTNC 530

* Skok osi X: 2 500 mm

* Zakres ruchu osi Y: 2 500 mm

* Skok osi Z: 800 mm

* Zakres ruchu osi W: 700 mm

* Zakres ruchu osi V: 1 500 mm

* Oś B: 360°

* Średnica wrzeciona roboczego: 150 mm

* Uchwyt narzędziowy: ISO 50 DIN 2079

* Liczba stopni przekładni: 3

* Wymiary stołu: 2 000 × 2 500 mm

* Wysokość stołu: 1 050 mm

* Nośność stołu: 25 000 kg

* Prędkość posuwu osi V: 1–10 000 mm/min

* Prędkość posuwu osi B: 2,4 obr./min

* Przesuw szybki w osiach X/Y/Z/W: 10 000 mm/min

* Prędkość posuwu osi X/Y/Z/W: 1–10 000 mm/min

* Przekrój belki suwnicy: 325 × 325 mm

* Magazyn narzędzi: magazyn łańcuchowy

* Pojemność magazynu narzędzi: 40 narzędzi

* Maks. średnica narzędzia: 340 mm

* Maks. średnica pręta wytaczarskiego: 500 mm

* Maks. długość narzędzia: 500 mm

* Maksymalna waga narzędzia: 40 kg

* Prędkość szybkiego przesuwu magazynu narzędzi: ok. 40 m/min

* Prędkość pełzania magazynu narzędzi: ok. 1,2 m/min

* Układ chłodzenia: chłodziwo przepływające przez wrzeciono

* Układ chłodzenia: Zewnętrzne dysze chłodzące

* Filtracja chłodziwa: filtr taśmowy papierowy

* Monitorowanie procesu: sterowanie adaptacyjne

* Pokrętło ręczne: HR 550 FS

* DNC: Heidenhain DNC

* Sterowanie adaptacyjne w zależności od obciążenia: Tak

* KinematicsOpt: Tak

* Globalne ustawienia programu: Tak

* HDR i SIK: Tak

Wyposażenie dodatkowe / akcesoria

* WFK 100 S

* WFK 50 S

* Automatyczny montaż głowicy frezującej

* Automatyczne mocowanie głowicy frezującej

* Napęd głowicy frezującej za pomocą wału sterowanego

* Chłodzenie narzędzia za pomocą 4 dysz

* Przenośnik wiórów

* Monitorowanie momentu obrotowego

* Wyświetlacze położenia

Modernizacja w 2013 r.

* Sterowanie CNC: Heidenhain iTNC 530

* 19-calowy kolorowy płaski wyświetlacz TFT BF 760

* TouchPad TE 745 ze zintegrowanym panelem sterowania maszyną

* Elektroniczne pokrętło HR 550 FS z siatką i elementami przyłączeniowymi

* HDR i SIK

* Globalne ustawienia programu

* KinematicsOpt

* Sterowanie adaptacyjne obciążeniem

* Heidenhain DNC
