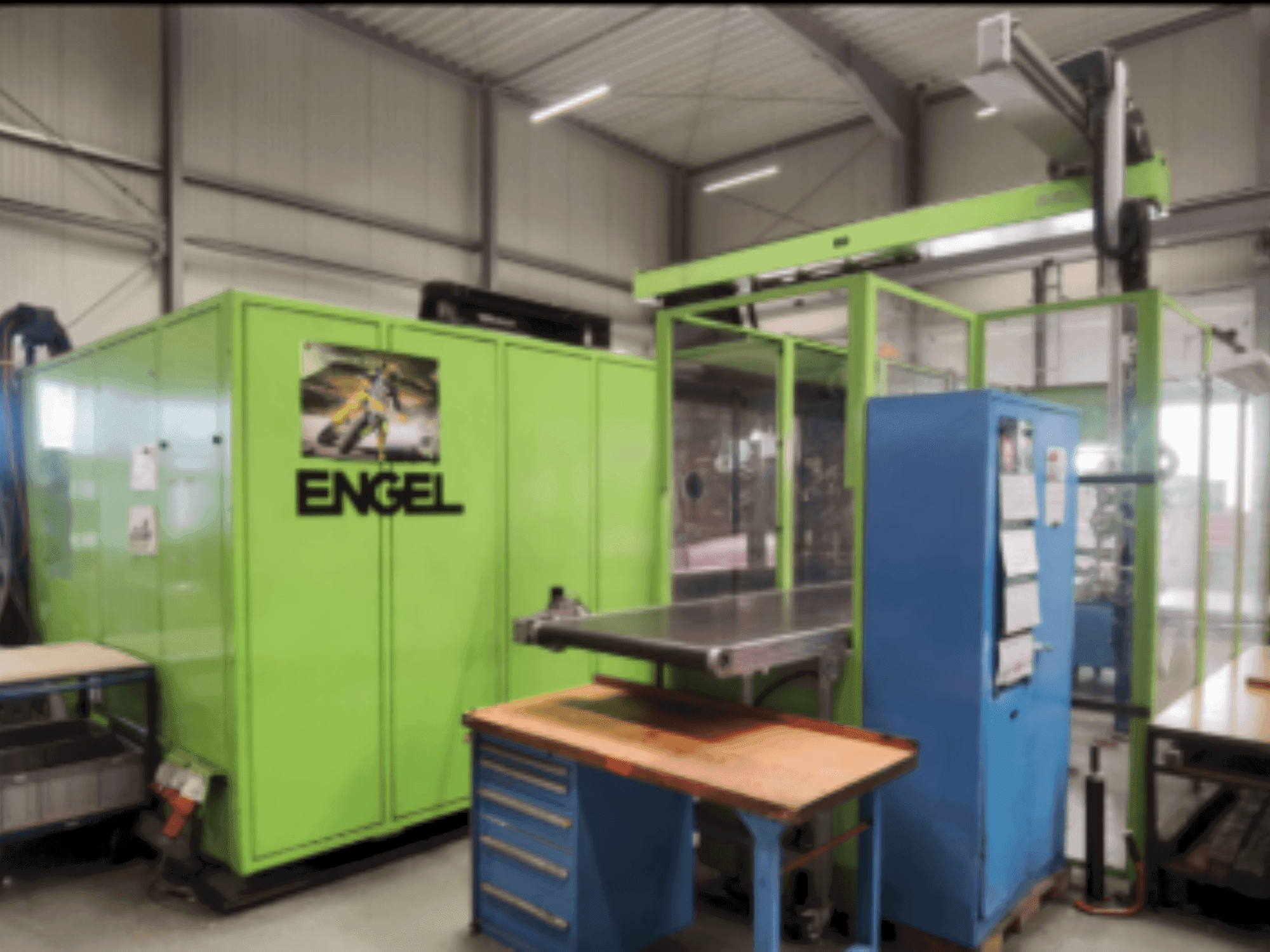

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Jednostka zaciskowa

• Siła zacisku: 11 000 kN

• Siła otwierania (z podkładkami dociskowymi): 760 kN

• Siła otwierania: 615 kN

• Skok otwarcia: 2350 mm

• Wysokość instalacji formy, min.: 700 mm

• Wysokość instalacji formy, maks.: 1280 mm

• Maksymalna odległość płyt: 3 050 mm

• Rozmiar płyty montażowej (poziomy × pionowy): 2 340 × 2 040 mm

• Rozstaw prętów łączących (poziomy × pionowy): 1 575 × 1 320 mm

• Średnica ściągów: 230 mm

• Maksymalna waga formy: 30 000 kg

• Skok wyrzutnika: 300 mm

• Siła wyrzutu: 230 kN

• Cykl suchy (Euromap 6) - czas: 5,2 s

• Cykl suchy (Euromap 6) - skok: 1100 mm

Jednostka wtryskowa 1

• Średnica ślimaka: 135 mm

• Skok dozowania: 570 mm

• Maksymalna objętość wtrysku: 8 159 cm³

• Maksymalna prędkość obrotowa ślimaka: 120 obr.

• Stosunek L/D ślimaka (3-strefowy): 20

• Szybkość plastyfikacji (3-strefowa): 166 g/s

• Stosunek L/D ślimaka (bariera): 22

• Szybkość plastyfikacji (bariera): 256 g/s

• Szybkość wtrysku: 1 255 cm³/s

• Wydajność wtrysku przy zwiększonym ciśnieniu wtrysku: 915 cm³/s

• Specyficzne ciśnienie wtrysku: 1,170 bar

• Specyficzne ciśnienie wtrysku (zwiększone): 1600 bar

• Skok dyszy: 950 mm

• Siła nacisku dyszy: 150 kN

• Wydajność grzewcza (standard): 93 kW

• Liczba stref grzewczych wraz z dyszą: 6

• Moc napędu pompy: 130 kW

• Objętość napełniania olejem: 1600 l

Waga

• Masa netto (jednostka zaciskowa / jednostka wtryskowa): 62 t / 18 t
