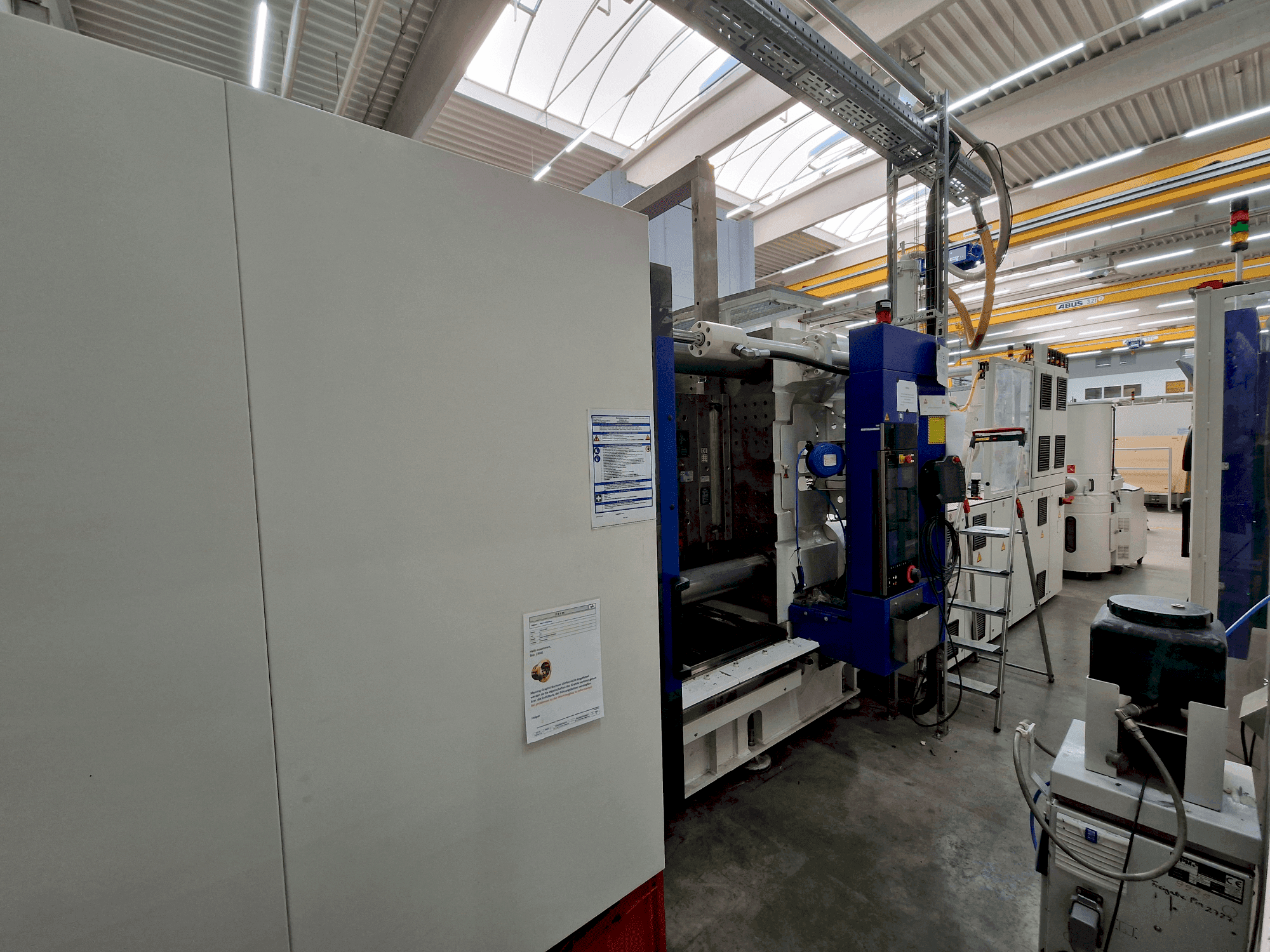

Engel - duo 2400/650DE-INJ-ENG-2019-00004

Dodatkowe wyposażenie

• Pojemność zbiornika oleju - jednostka wtryskowa: 500 l

• Maksymalna moc chłodzenia (wlot wody 32°C): 29,40 kWcool

• Zużycie wody (32°C): 4,80 m3/h

Zalety urządzenia

Jakościowe zalety urządzenia

• Maszyna jest wyposażona w elektryczne akumulatory wody (4 e-flomos z 8 obwodami każdy).

• Jednostki wtryskowe są wyposażone w akumulatory, które umożliwiają wysokie ciśnienie wtrysku do 2400 barów przy ślimaku 60 mm.

Zalety techniczne maszyny

• Maksymalna pojemność wtrysku: 890 cm³

• Moment obrotowy ślimaka: 2000 nm // maksymalna prędkość ślimaka przy zredukowanym momencie obrotowym: 275 min-1

• Zredukowany moment obrotowy przy maksymalnej prędkości ślimaka: 1600 nm

• Szybkość odzysku (ślimak 3-strefowy): 51 g/s // współczynnik odzysku (ślimak barierowy): 67. 1 g/s

• Szybkość wtrysku: 353 cm³/s

• Skok dyszy: 950 mm

• Współczynnik Ld: 24. 0

• Strefy grzewcze wraz z dyszą: 8 // moc grzewcza: 27,5 kWel

• Siła otwierania z podkładką dociskową: 510 kn

• Maksymalna odległość między płytami: 1750 mm

Dodatkowe informacje

Wymiary i waga

• Szerokość rynny zrzutowej: 1100 mm

• Waga jednostki zaciskowej: 20 000 kg

• Maksymalna waga formy (ruchoma płyta): 7 330 kg

• Maksymalna waga formy (płyta stacjonarna): 7 330 kg

• Maksymalna waga formy (całkowita): 11 000 kg

Dane cyklu (Euromap 6)

• Skok: 700 mm

• Czas suchego cyklu: 2,9 s

System sterowania: Monocompute CC300

Główne cechy

• 21,5-calowy ekran dotykowy Full HD

• Interfejs USB / połączenie Ethernet

• Element sterujący E-move

• 3 karty kluczowe do logowania użytkownika

• Symbole graficzne do sterowania cyklem

• Języki ekranu: Niemiecki, angielski

• Akustyczny sygnał błędu / Lampka sygnalizacyjna do wyświetlania błędów

Programy i monitorowanie

• Kontrola mocy: optymalizuje wydajność silnika podczas dozowania

• Pomiar równoległości formy

• IQ Weight Monitor: monitoruje masę i lepkość wtrysku

• IQ Weight Control: automatyczna regulacja parametrów wtrysku podczas wahań

• Interfejs monitorowania jakości (czas wtrysku, czas dozowania, ciśnienie, czas cyklu)

• Możliwość ciągłego wtrysku, gdy monitorowanie jest wyłączone

Jednostka i płyty mocujące

• Wzmocnione płyty mocujące (FAP i BAP +50 mm każda)

• Zmniejszona min./maks. wysokość narzędzia i odległość między płytami (-100 mm dzięki wzmocnieniu)

• FAP: najmniejszy możliwy otwór płyty, zminimalizowany kalot sferyczny

• BAP: bez otworu wyrzutnika

• Dodatkowe gwinty zgodnie z EUROMAP VOL1

• Rowki centrujące zgodnie z rysunkiem

• Wyrzutnik płyt - wariant A (dostosowany do wzoru mocowania)

• Interfejs bezpieczeństwa dla wyrzutnika

Hydraulika i wyciąganie rdzenia

• Hydrauliczne wyciąganie rdzenia:

  • 1-krotny na ruchomej płycie

  • 2-krotny na stałej płycie

  • 2-krotne na ruchomej płycie z zaworem proporcjonalnym PQ, pomiarem objętości, regulacją ciśnienia/prędkości

• Interfejs dla pośredniej pozycji wyciągania rdzenia

Ogrzewanie i chłodzenie formy

• Ogrzewanie formy: 16 obwodów, maks. 40 kW mocy cieplnej (Euromap 14)

• Interfejs monitorowania temperatury (ruchoma i stała płyta)

• 4-stopniowe hydrauliczne sterowanie dyszami formy

• Oddzielne podłączenie wody chłodzącej (narzędzie i maszyna)

• Interfejs jednostki kontroli temperatury: Protokół Engel, pętla prądowa 20 mA

• 4-drożny regulator przepływu (0-10 l/min)

• Specyfikacja węża: maks. 90 °C / 4 bar

• Węże do chłodzenia formy

• 4 obwody kontroli temperatury z tyłu maszyny

• Dysza płucząca z zaciskiem węża

• 2× systemy kontroli temperatury ENGEL e-formo (1-15 l/min, 8 obwodów, maks. 120 °C)

• 1 rozdzielacz dla płyty stałej, 1 dla płyty ruchomej

• Dodatkowa jednostka e-formo po stronie obsługi (opcjonalnie)

Napęd i hydraulika

• ENGEL ecodrive S+V3 (serwonapęd z regulacją prędkości)

• Zamknięty system sterowania ciśnieniem i prędkością (pętla zamknięta)

• Akumulatory hydrauliczne 2 × 50 l (do procesu natryskiwania)

• Akumulator umieszczony z przodu (zgodnie z rysunkiem)

• Chłodnica oleju (standardowa pojemność)

• Dostarczana bez napełniania olejem (olej zawiera cynk podczas rozruchu)

• Cichy, energooszczędny układ hydrauliczny ze zoptymalizowanym sterowaniem, filtracją, podgrzewaniem i chłodzeniem oleju

Jednostka wtryskowa

• Bimetaliczny cylinder (na bazie Fe), odporny na ścieranie i korozję, do 350 °C

• Dodatkowa strefa grzewcza na cylindrze

• Podkładka oporowa (membrana) dla śruby S8, Ø 60 mm, L/D 24, geometria G1

• Zawór zwrotny UNR9 RGB (proszkowa stal chromowo-metalurgiczna)

• Kołnierz odporny na korozję

• Specjalna dysza otwarta, odporna na korozję, gwint kołnierza V445x3, promień 15 mm, otwór 8 mm

• Wylot dyszy przystosowany do podłączenia gorącokanałowego

• Ogrzewanie cylindra i dyszy 230 V

• Ceramiczne osłony cylindra

• Izolowane obszary grzewcze (nieodpowiednie dla PC, PMMA, PVC itp.)

Układ elektryczny

• Napięcie zasilania: 3×400 V + N + PE / 50 Hz

• Gniazda Schuko (230 V), maks. 2 szt.

• 3-fazowe gniazdo CEE (10/16 A)

• Styki bezpotencjałowe: 4 wejścia / 4 wyjścia (dowolnie programowalne)

Interfejsy (Euromap)

• 13 - Pozycje końcowe wyciągania rdzenia

• 14 - Ogrzewanie

• 63 - Dostęp do danych online

• 65 - Obliczanie zbiornika

Robot i akcesoria

• Robot ENGEL easix (KR 60, wersja specjalna)

• Jednostka sterująca robota niezintegrowana wielokrotnie

• Montaż i test w ENGEL

• Instrukcja obsługi: drukowana + CD (niemiecki)

Zgodność, konstrukcja i dodatki

• Zgodność z normą EN 201 (bezpieczeństwo maszyn)

• Wykończenie farbą: RAL 9002 (szaro-biały) & RAL 5002 (niebieski ultramaryna), specjalny wzór ENGEL

• Pakiet podstawowy E-connect.24 (zdalna konserwacja)

• Nóżki maszyny (wersja standardowa)

• Etykiety w języku niemieckim

• Wszystkie 4 jednostki E-Flomo całkowicie odnowione przez ENGEL
