Engel - Victory 200/90 tech + Viper 6 RC300DE-INJ-ENG-2015-00007

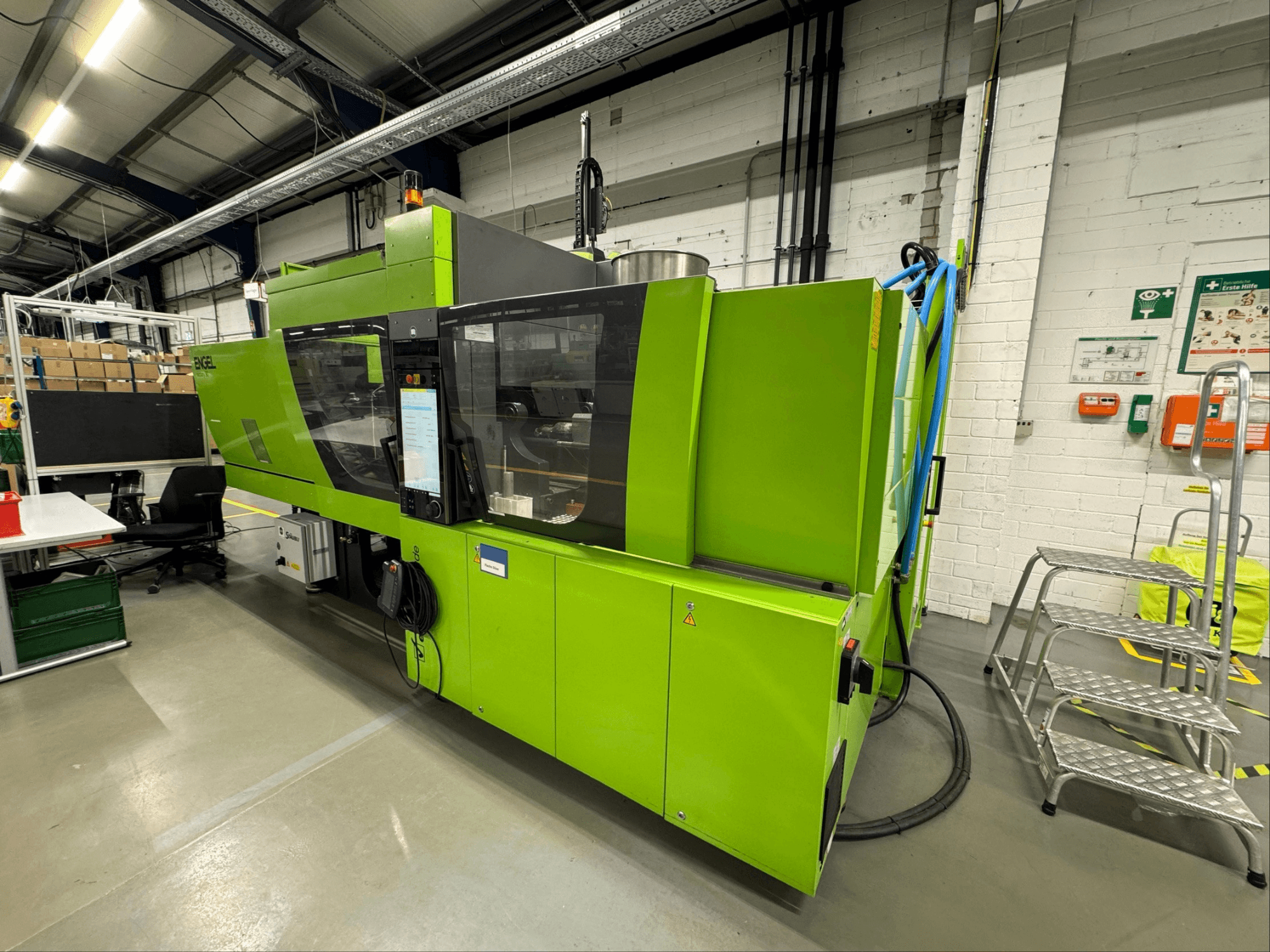

ENGEL Victory 200/90 tech

- Siła zacisku: 90 ton

- Wielkość jednostki wtryskowej: 200

- Łączna liczba godzin pracy (maszyna): 15 903 h

- Liczba godzin pracy w trybie automatycznym (robot): 12 086 h

- Wykonanie płyty zaciskowej: standardowa płyta bez kolumn zgodnie z normą EUROMAP

- Średnica centrowania: 125 mm (EUROMAP)

- Magnetyczny system mocowania: magnetyczna płyta mocująca Stäubli

- Układ wyrzutnika: centralny wyrzutnik z interfejsem bezpieczeństwa wyrzutnika

- Układ grzewczy: ceramiczne taśmy grzewcze cylindra 230 V

ENGEL Viper 6 RC300

- Maksymalna masa manipulowana (ładowność): 5 kg

- Skoki osi robota:

Skok osi X: 400 mm

Skok osi Y (pojedynczy): 1 000 mm

Skok osi Z: 2 360 mm

Oś C: kompaktowa pneumatyczna oś obrotowa, kąt obrotu 0–90°, moment obrotowy 6 Nm

- Minimalna wysokość osadzenia: 1 450 mm (środek nieobróconej osi C, bez głowicy chwytakowej i elementu)

- Maks. wymiar pionowy elementu / głowicy chwytakowej (TV): 200 mm

- Maksymalna całkowita wysokość systemu: 4 100 mm (urządzenie manipulacyjne i maszyna wraz z stopkami maszyny)

- Strona umieszczania detalu: tył maszyny

- Ruch wejściowy: pionowy
