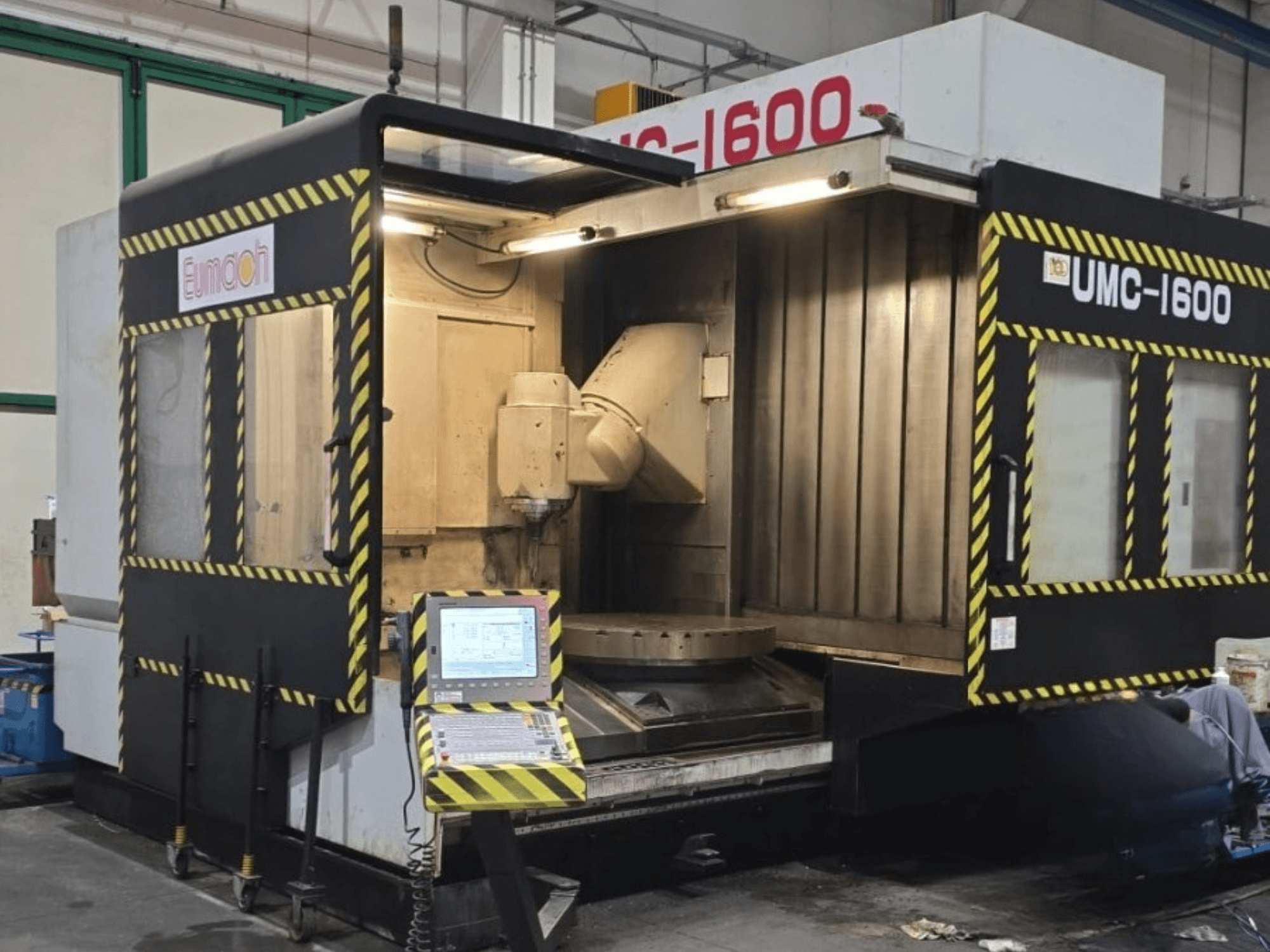

Eumach - UMC-1600IT-MIL-EUM-2020-00001

• Certyfikat CE: Tak

Przesuwy i posuwy

• Zakres obrotu osi B: od +10° do −190°

• Obrót w osi C: 360°

• Przesuw szybki w osiach X/Y/Z: 24 / 24 / 24 m/min

• Posuw skrawania w osiach X/Y/Z: 20 / 20 / 20 m/min

Stół obrotowy (oś C)

• Średnica stołu: Ø1 320 mm

• Maksymalna prędkość stołu: 30 obr./min

• Minimalny przyrost indeksowania: 0,001°

• Napęd: silnik momentowy z napędem bezpośrednim

• Rowki teowe: 13 rowków, rozmiar 18H, podziałka 100 mm

• Wysokość stołu od podłogi: 1 085 mm

Głowica obrotowa (oś B)

• Napęd: silnik momentowy z napędem bezpośrednim

• Czas obrotu w płaszczyźnie pionowej ↔ poziomej: 3 s

• Zakres obrotu: +10° / −190°

Wrzeciono

• Moc S1/S6: 37,4 / 54 kW

• Moment obrotowy S1/S6: 170 / 390 Nm

• Średnica przedniego łożyska wrzeciona: 100 mm

• Odległość od środka wrzeciona do kolumny: 1 105 mm

• Stożek wrzeciona: do potwierdzenia (w dokumentacji wymieniono jako możliwe: HSK-A100, BT, CAT, SK50)

Odległości robocze

• Odległość od czoła wrzeciona w płaszczyźnie pionowej do powierzchni stołu: 150–1 200 mm

• Odległość w płaszczyźnie poziomej od osi wrzeciona do powierzchni stołu: 100–1 150 mm

• Odległość pionowa od czoła wrzeciona do środka stołu: od −300 do 960 mm

• Odległość w poziomie od środka wrzeciona do środka stołu: od −250 do 1 010 mm

Automatyczny zmieniacz narzędzi

• Typ: ramię krzywkowe

• Maksymalna średnica narzędzia: Ø150 mm

• Maksymalna długość narzędzia: 350 mm

• Pozycja wymiany narzędzi: pozioma

Prowadnice i śruby kulowe

• Rozmiar prowadnic liniowych X/Y/Z: 55 / 55 / 55 mm

• Liczba szyn prowadzących X/Y/Z: 4 / 2 / 2

• Liczba bloków prowadzących X/Y/Z: 8 / 4 / 6

• Średnica śruby kulowej X/Y/Z: Ø55 / Ø55 / Ø63 mm

• Skok śruby kulowej X/Y/Z: 16 / 12 / 12 mm

Dane elektryczne

• Napięcie: 400 V

• Częstotliwość: 50/60 Hz

• Moc przyłączna: 80 kVA

Rysunek poglądowy potwierdza wymiary montażowe

Wbudowane funkcje/opcje

• Jednoczesna obróbka 5-osiowa

• Głowica obrotowa z napędem bezpośrednim osi B

• Stół obrotowy z bezpośrednim napędem osi C

• Sterownik HEIDENHAIN iTNC 530 HSCI z interfejsem RS-232

• Skalniki liniowe na osiach X, Y, Z

• Enkodery obrotowe na osiach B i C

Oczekuje się na potwierdzenie (informacje o maszynie)

• Dokładny stożek wrzeciona

• Liczba godzin pracy

• Liczba godzin pracy wrzeciona

• Potwierdzenie, że magazyn na 60 narzędzi oraz całe wymienione wyposażenie są zainstalowane na tej konkretnej maszynie

Wyposażenie dodatkowe

• Łańcuchowy przenośnik wiórów

• Dwa ślimakowe przenośniki wiórów

• Pełna osłona przeciwbryzgowa z dachem (obudowa)

• Programowalny układ chłodzenia

• Powietrzny strumień chłodzący wrzeciono

• Wodna chłodnica wrzeciona (chiller)

• Oświetlenie robocze

• Kontrolka stanu maszyny

• Instrukcje obsługi maszyny i sterowania

• Skrzynka narzędziowa

• W zestawie z maszyną znajduje się ok. 40 uchwytów narzędziowych HSK-100.

Oczekuje się na potwierdzenie (akcesoria)

• Chłodziwo przepływające przez wrzeciono (CTS)

• Sonda dotykowa (pomiar obrabianego elementu)

• System pomiaru narzędzi (urządzenie do ustawiania narzędzi)

• Pełna lista dołączonych uchwytów narzędziowych i akcesoriów
