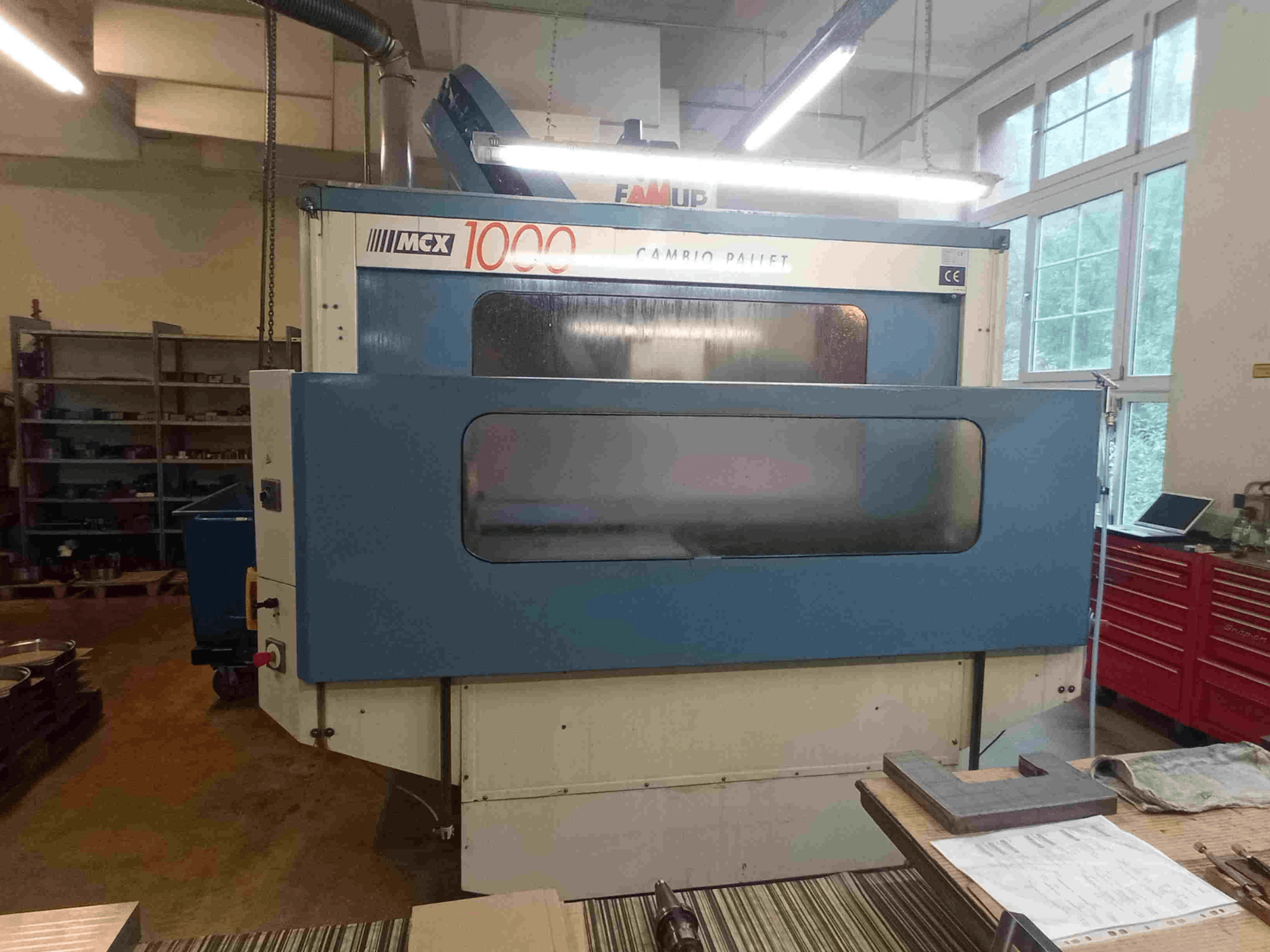

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Stan maszyny / Historia eksploatacji: Pracy przez ok. 5 lat w trybie dwuzmianowym, pozostały okres w trybie jednoprzemianowym; licznik godzin nie jest dostępny

- Sterownik: Siemens Sinumerik 810M GA3

- Przesuw wzdłużny (oś X): 1 100 mm (z zmieniaczem palet)

- Przesuw poprzeczny (oś Y): 480 mm

- Skok w pionie (oś Z): 470 mm

- Powierzchnia użytkowa stołu paletowego: 1 000 x 450 mm (2 palety)

- Rowki teowe (paleta): 5 x 14 x 80 mm

- Nośność stołu: 600 kg

- Czas wymiany palety: 9 s

- Prędkość wrzeciona: 50–8 000 obr./min (opcja wrzeciona o dużej prędkości)

- Stożek wrzeciona: SK 40 / ISO 40 (DIN 69871)

- Moc silnika wrzeciona: 11,25 kW (30 min) / 9 kW (praca ciągła S1)

- Prędkość posuwu roboczego (X, Y, Z): 10 000 mm/min

- Przesuw szybki (X, Y, Z): 24 000 mm/min

- Pojemność magazynu narzędzi: 30 pozycji (magazyn łańcuchowy)

- Maksymalna średnica narzędzia: 110 mm

- Maksymalna długość narzędzia: 280 mm

- Maksymalna waga narzędzia: 6 kg

- Czas wymiany narzędzia: 3 s (5 s od zakończenia obróbki do rozpoczęcia kolejnej)

- Całkowita moc zainstalowana: 18 kW

- Wymiary całkowite maszyny (dł. x szer. x wys.): 3 500 x 3 150 x 3 000 mm

- Wyposażenie dodatkowe i akcesoria:

- Stół obrotowy CNC z czwartą osią (średnica 250 mm) z pneumatyczną konikową

- Przenośna elektroniczna poręcz / pokrętło ręczne

- Zapasowe mieszki dla osi Z

- Różne paski zębate do maszyny i 4. osi

- Uchwyt tulei zaciskowej do magazynka łańcuchowego

- Gwintowanie sztywne (gwintowanie bez uchwytu z kompensacją długości)

- Kabina ochronna z halogenowym oświetleniem roboczym

- Układ chłodzenia z wbudowanymi dyszami płuczącymi zapewniającymi optymalny przepływ wiórów

- Taca / miska na wióry

- Automatyczny centralny układ smarowania

- Chłodzenie szafy elektrycznej / wymiennik ciepła
