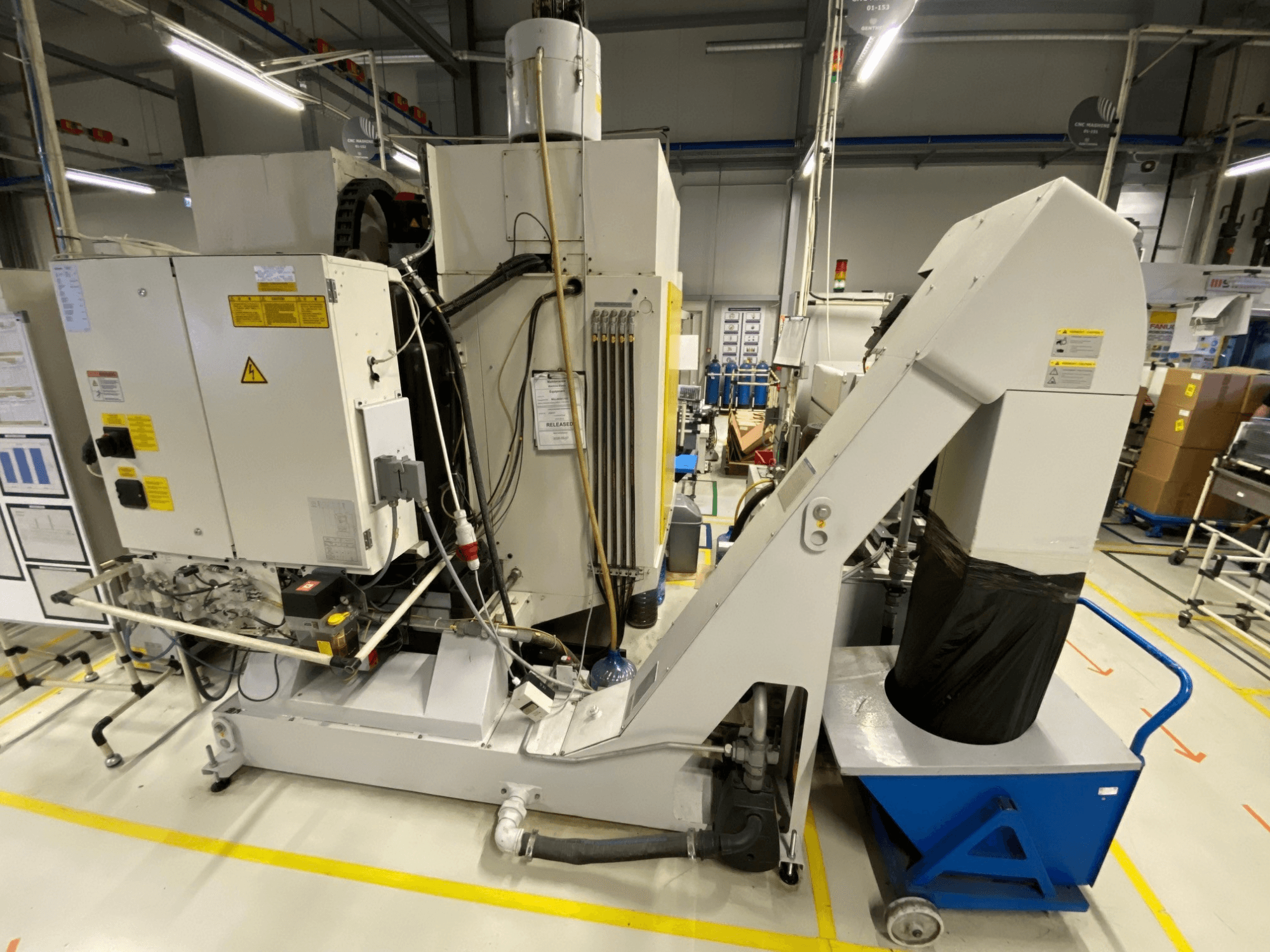

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Przesuwy i prędkości

• Przesuw szybki (X/Y/Z): 48 m/min

• Prędkość posuwu (X/Y/Z): 1–15 000 mm/min

• Promień kolizji: 380 mm

• Od czopu wrzeciona do stołu: 350–680 mm

Stół

• Powierzchnia mocowania: 850 × 410 mm

• Rowki teowe: 3

• Szerokość rowka T: 14H14 mm

• Odstępy między rowkami T: 125 / 250 mm

• Wysokość stołu od podłogi: 815 mm

• Maks. waga obrabianego przedmiotu: 250 kg

Wrzeciono

• Średnica łożyska wrzeciona: 50 mm

• Maks. moment obrotowy: 35 Nm (praca ciągła)

Magazyn narzędzi

• Liczba stanowisk: 21

• Maks. średnica narzędzia: 80 mm

• Maks. długość narzędzia: 200 mm

• Siła mocowania narzędzia: 2 200 N

• Maks. waga narzędzia: 2 kg/narzędzie

• Całkowita masa narzędzi: 23 kg

Wydajność cięcia

• Maksymalna wydajność usuwania metalu: 600 cm³

• Maks. średnica wiercenia: 20 mm

• Maksymalne gwintowanie: M16

Siły posuwu

• Oś X: 2 700 N

• Oś Y: 2 700 N

• Oś Z: 5 400 N

Parametry elektryczne

• Napięcie/częstotliwość: 400 V / 50 Hz

• Moc przyłączona: 22 kVA

• Zapotrzebowanie na moc: 17,6 kW

Dostępne jednostki i czasy pracy

• Jednostka 1

  • Nr seryjny FANUC: P182ZL013

  • Nr seryjny STAMA: KMM 021.1705

  • Czas pracy: 400 godz. 20 min. 5 sek.

• Jednostka 2

  • FANUC nr seryjny: P1827L014

  • Numer seryjny STAMA: KMM 021.1704

  • Czas pracy: 29 444 godz. 47 min. 12 sek.

Wyposażenie dodatkowe

• Agregat chłodzący KNOLL KF 200/950

  • Urządzenie 1 nr seryjny: 1347674

  • Jednostka 2 nr seryjny: 1347675

• Przenośnik wiórów KNOLL 300 K-1

  • Jednostka 1 nr seryjny: 1347673

  • Jednostka 2, nr seryjny: 1347676
