Frezarka FFZ 30-60

Pokaż w oryginalnym języku

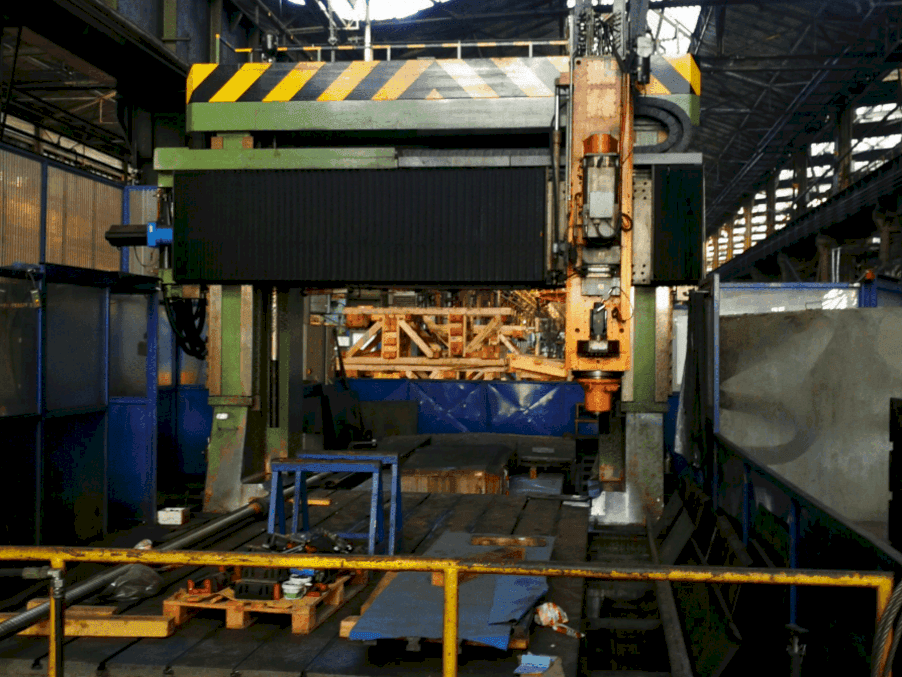

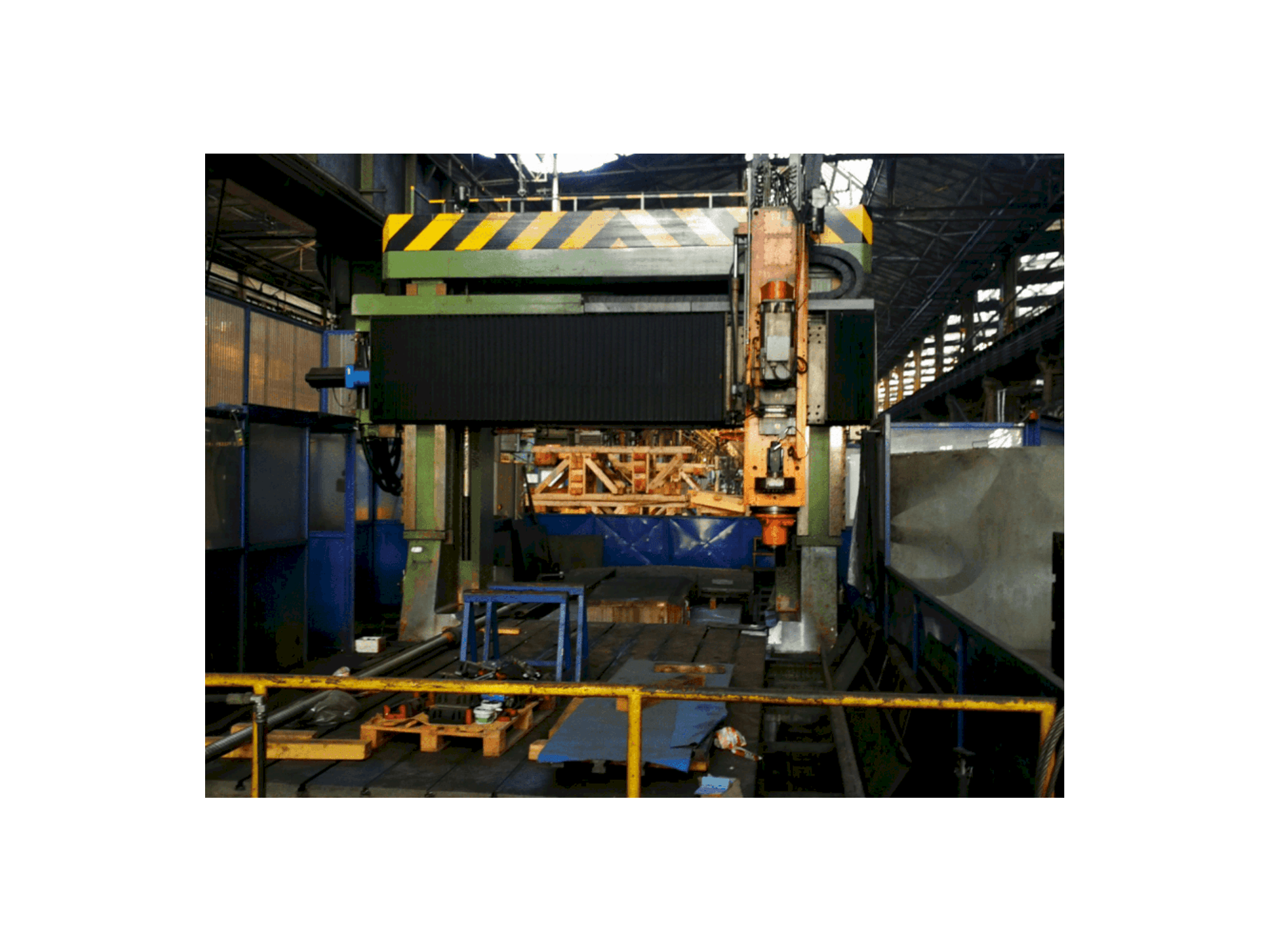

Frezarka FFZ 30-60 została wyprodukowana w 2005 roku. Ta 5-osiowa maszyna jest obsługiwana przez jednostkę sterującą Heidenhain 430. Jej prędkość obrotowa wrzeciona wzrasta do 5000 obr/min. Wyposażona jest w zawiasowy przenośnik taśmowy ze zintegrowanym zabezpieczeniem przeciążeniowym wraz z wieloma istotnymi funkcjami.

Informacje o maszynie

marka: FFZ
rok: 2005
MODEL: 30-60
zastosowanie: Frezowanie
Lokalizacja: Niemcy
rodzaj maszyny: CNC Frezarka
Marka sterowania: HEIDENHAIN

Dane techniczne - FFZ 30-60

Ogólne dane

Długość maszyny: 6000mm
Szerokość maszyny: 13200mm
Wysokość maszyny: 9800mm

Układ sterowania

Model: 430
Marka: HEIDENHAIN

Główny napęd

Zakres obrotów wrzeciona: 5000 1/MIN
Moc silnika wrzeciona: 50 kW

Ruch osi

Oś X Ruch osi: 6000mm
Oś X Siła posuwu: 20000 mm/min
Oś Y Siła posuwu: 20000 mm/min
Oś Z Ruch osi: 2000mm
Oś Z Siła posuwu: 20000 mm/min
Oś A Siła posuwu: 2160°/min
Oś C Siła posuwu: 1980°/min

Przedmiot obrabiany

Ciężar przedmiotu obrabianego: 6400 kg

Stół

Długość zewnętrzna: 6000 mm
Szerokość zewnętrzna: 3000 mm

Media

Transporter wiórów: Tak

Informacje dodatkowe

Dodatkowe wyposażenie

Farba RAL-7035

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

Zmieniarka narzędzi, liczba narzędzi [pc] 30
Głowica frezująca widły, oś c, oś a - 2 osie sterowane
Sprzęt elektryczny 3x400 v, 50 hz
Główny silnik wrzeciona frezarskiego, siemens [kw] 50
Serwomotory x-, y-, z- osi, siemens
Serwo silniki do zmieniaczy narzędzi, siemens
Szafa elektryczna klimatyzowana
Urządzenie chłodnicze
System filtrów taśmowych z pompą wysokociśnieniową
Zawiasowy przenośnik taśmowy [stk] 2

Korzyści techniczne dla maszyn

Przejście portalowe: wysokość x szerokość 3200 x 3370 mm
Odległość pomiędzy powierzchnią mocowania a dolną krawędzią głowicy frezującej min. /max. [mm] 0000 / 2500
Stół maszyny jezdnej osi x [mm] +/-6000
Agregat frezarski osi y [mm] 4 100
Tłuczek osi z [mm] 1 500
Regulacja belki poprzecznej [mm] 1 500
Łoża maszyny: długość całkowita ok. [mm] 13. 000
Rama maszyny 2 stojaki, belki, trawers
Belki poprzeczne o regulowanej wysokości
Łóżko maszyny 1

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
