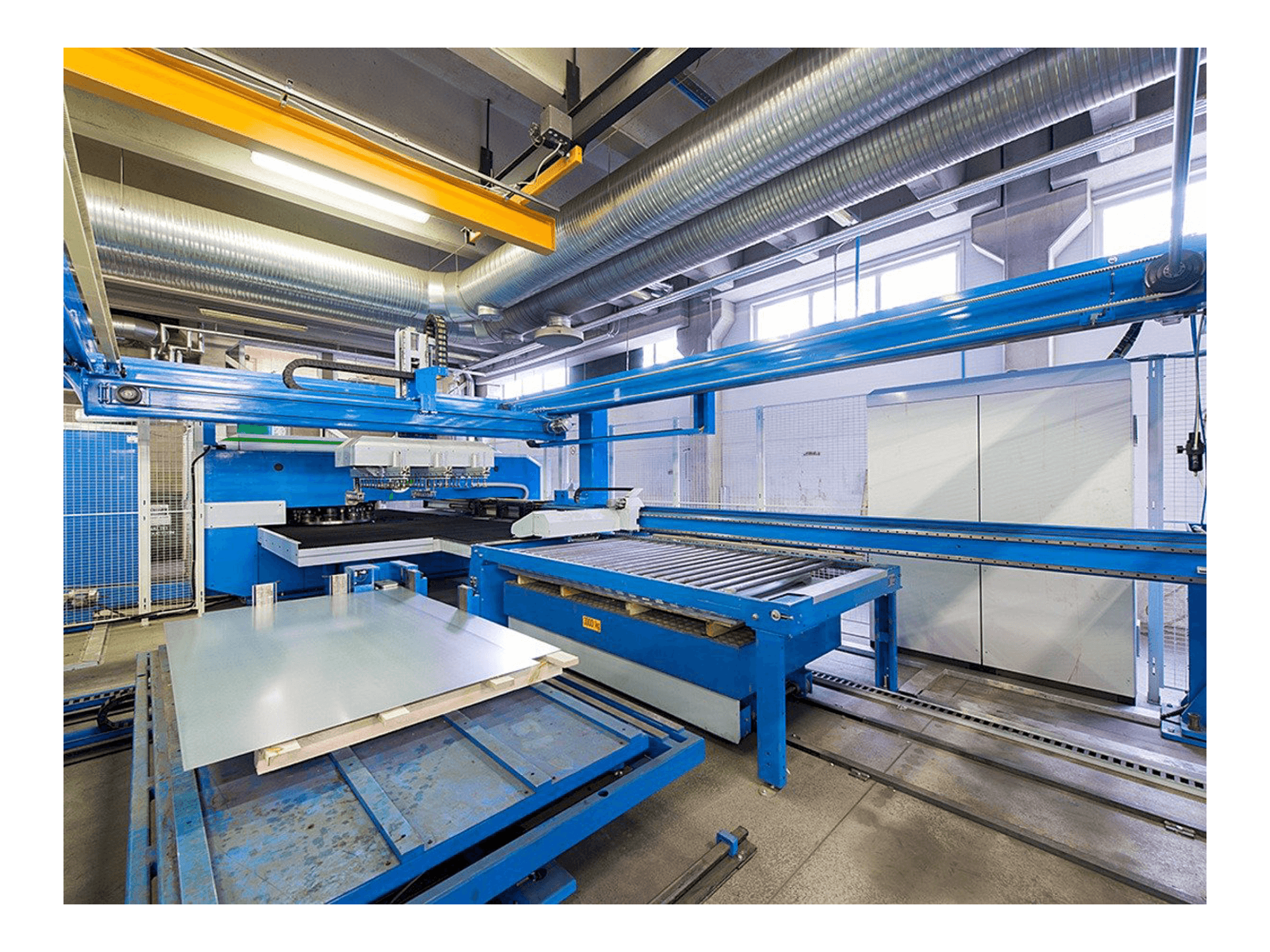

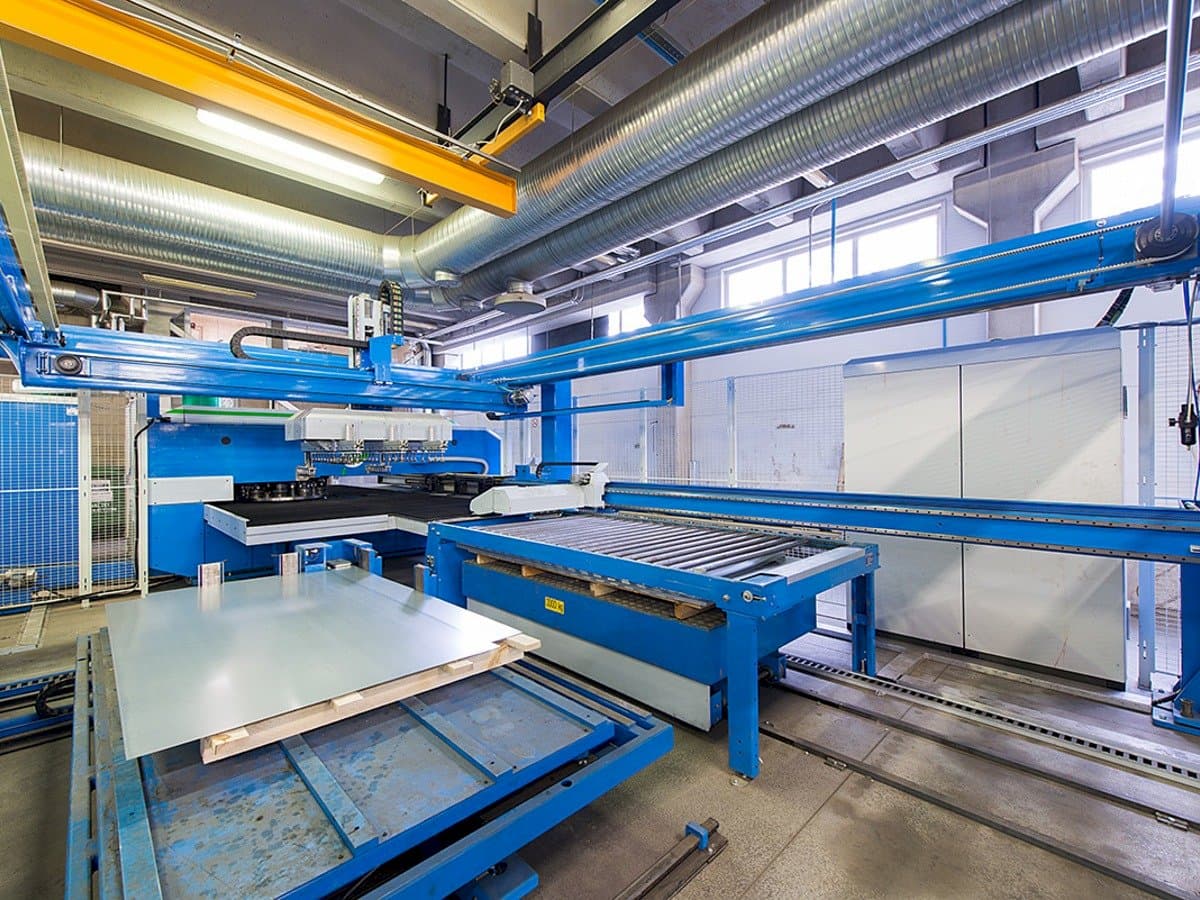

Finn-Power - E 5 LuiEE-PUN-FIN-2005-00001

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

• Dobry stan roboczy
• Prędkość dziurkowania, maks. Cięcie nożyczkami (1... 3 mm) - 480 min-1 25 mm między otworami - 310 min-1 250 mm między otworami - 140 min-1
• Dokładność wykrawania: odchylenie środka otworu (oś x/y), max. - 0. 1 mm odchylenie odległości między środkami otworów (osie x/y), max. - ±0. 05 mm odchylenie kątowe (narzędzie indeksowe cnc), maks. - ±0,1°.

Korzyści techniczne dla maszyn

• Wykrawanie - serwomotor elektryczny
• Długość skoku tłoka podczas wykrawania - z automatyką
• Głębokość skoku podczas formowania - programowalna w przyrostach co 0. 001 mm
• Długość skoku formowania - programowana w odstępach co 0,001 mm
• Rewolwer narzędziowy: ilość stanowisk w rewolwerze - 20 szt.
• Narzędzie - gruba wieżyczka wykrawająca średnica-max. 89 mm prędkość pistoletu wynosi 30 rad/min. Czas wymiany narzędzia wynosi 1-3 sekundy.
• Narzędzie indeksujące: liczba stacji indeksujących, maks. Standard - 2 szt. (max. 10 szt. ) średnica wykrawania, max. - 89 mm prędkość obrotowa narzędzia, maks. - 58 rad/min.
• Cylinder formujący: górna siła formująca-200 kn wysokość skoku matrycy podczas formowania jest programowalna z przyrostem 0,001 mm (maks. 12 mm)
• Zaciski do arkuszy: zaciski pneumatyczne - 3 szt. Rozmiar arkusza, max. (x/y) - 2530/1270 mm
• Prędkość osi (oś x), maks. - 80 m / min, prędkość osi (oś y), maks. - 60 m/min.

Historia maszyn

Grubość materiału

0. 5 - 8 mm

Typ materiału

Stal
