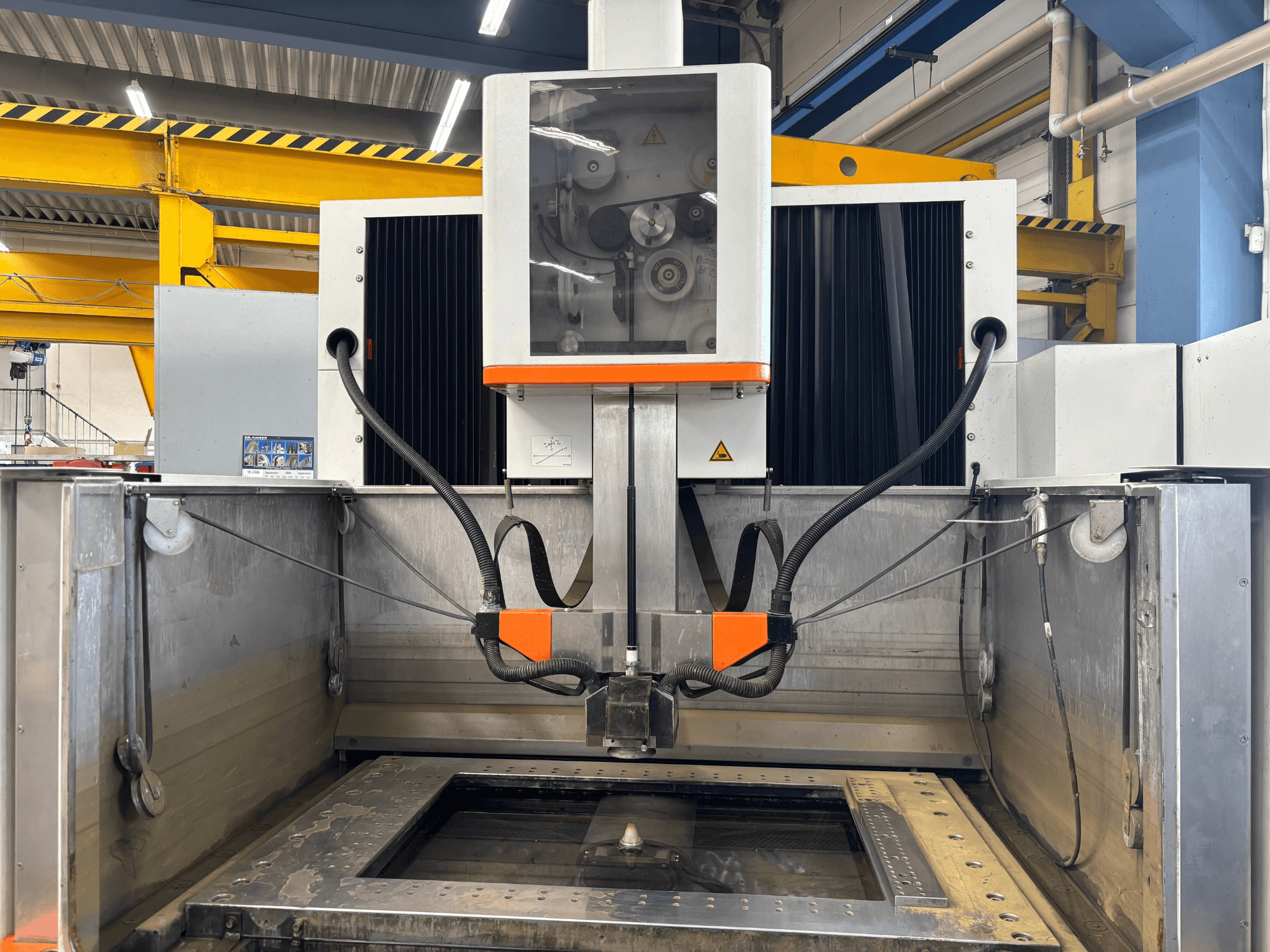

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Wymiary całkowite (dł. × szer. × wys.): 2670 × 2870 × 2645 mm

- Masa całkowita bez materiału dielektrycznego: 6300 kg

- Masa całkowita z izolatorem: 8040 kg

- Maksymalny poziom hałasu: 76 dB

- Drzwi przesuwne: Tak

- Wymiary stołu roboczego: 1240 x 800 mm

- Maksymalne wymiary obrabianego elementu: 1450 x 900 x 510 mm

- Maksymalna masa obrabianego elementu: 3000 kg

- Maksymalna wysokość dielektryczna: 520 mm

- Zakres ruchu osi X, Y, Z: 800 x 550 x 510 mm

- Zakres ruchu osi U, V: 800 x 550 mm

- Kąt stożka / wysokość: ±30°/510 mm (opcja ±45°/510 mm)

- Zestaw do cięcia stożkowego: zestaw do cięcia stożkowego pod kątem 45° (Kit für 45° Konikschnitt)

- Rozdzielczość pomiarowa osi X, Y, U, V, Z: 0,05 µm

- Prędkość osi: 0...3000 mm/min

- Rodzaj cieczy dielektrycznej: woda dejonizowana

- Całkowita objętość dielektryka: 1700 l

- Regulacja temperatury dielektryka: automatyczna regulacja ±1°C

- Wkłady filtracyjne: 4

- Układ chłodzenia: Wodny / Wodny wymiennik ciepła

- Średnica drutu: Ø 0,2...0,33 mm

- Standardowe prowadnice drutu: prowadnice zamknięte Ø 0,25 mm

- Zestaw prowadnic drutu: Taper Expert Ø 0,250 mm (do CUT X00/FI X4)

- Automatyczne nawlekanie: Tak

- Dopuszczalna masa szpuli drutu: 8–25 kg

- Typ generatora: CLEANCUT

- Napięcie wejściowe trójfazowe: 380/400 V ±10%

- Częstotliwość sieciowa: 50 lub 60 Hz

- Maksymalna / wymagana moc: 12 kVA

- Minimalna chropowatość: Ra 0,2 µm (węglik) / 0,28 µm (stal)

- Interfejs użytkownika: AC CUT HMI

- System operacyjny: Windows XP

- Wyświetlacz: 15-calowy ekran LCD

- Łączność: E-Connectivity, Ethernet, USB

- Temperatura otoczenia podczas pracy: 15...30 °C (20 ± 1 °C dla optymalnej precyzji)

- Maksymalna wilgotność względna: 40…80%

- Sprężone powietrze: 6–7 barów
