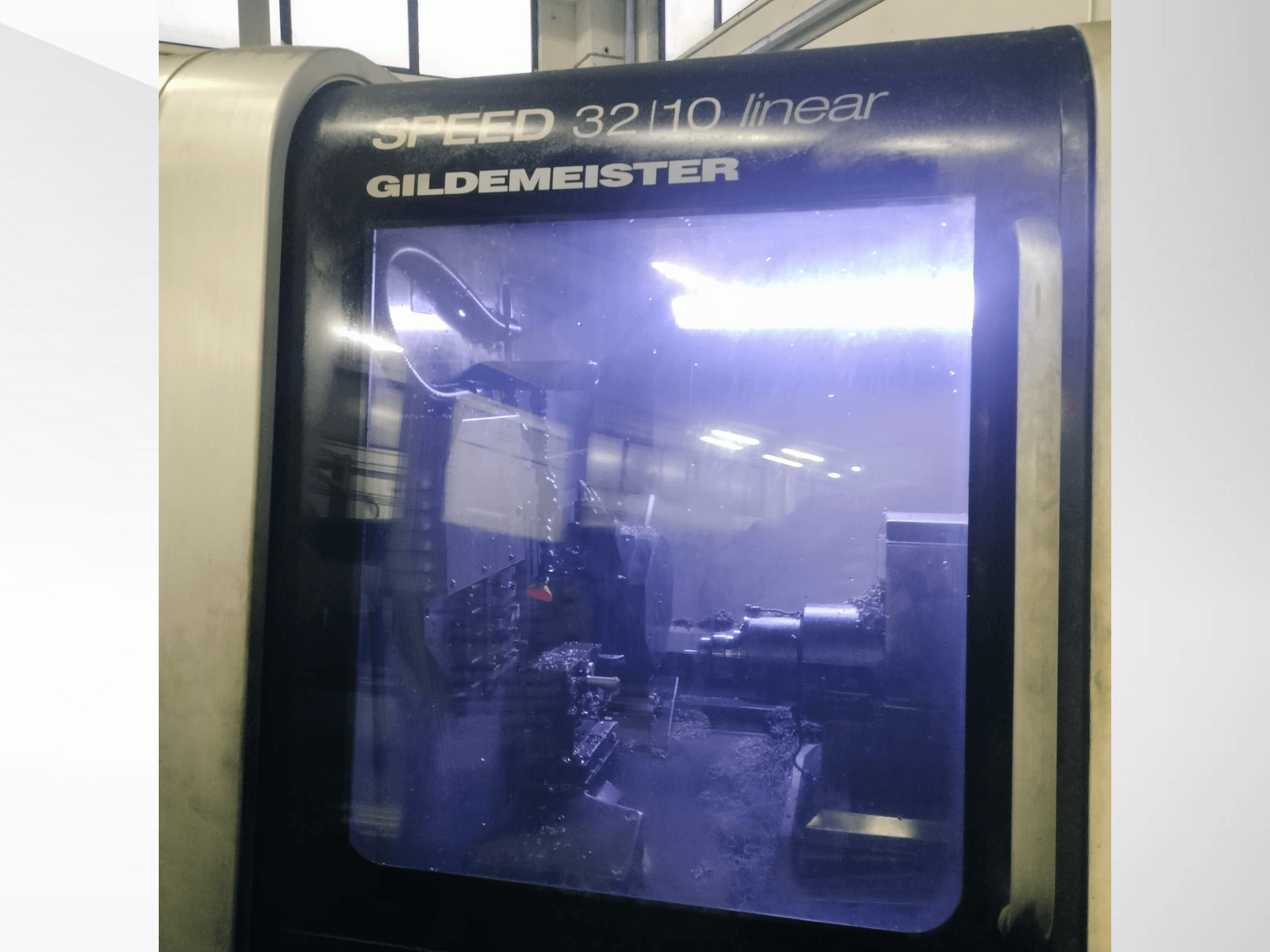

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Typ panelu: SlimLine

Ekran: 15" TFT Color

Sterowane wrzeciona (w tym osie C): 2

Kontrolowane osie: 8

Kanały: 3

Pojemność pręta: 33 mm (maks. 36 mm)

Średnica wewnętrzna rury ciągnącej: 46 mm

Maksymalna prędkość: 8000 obr.

Nominalny moment obrotowy (S1): 24 Nm

Moc nominalna (S1): 5,5 kW

Średnica wewnętrzna rury ciągnącej: 38 mm

Prędkość maksymalna: 8000 obr.

Nominalny moment obrotowy (S1): 9,4 Nm

Moc nominalna (S1): 3,7 kW

Oś X1

• Skok: 50 mm

• Prędkość maksymalna: 40 m/min

• Maksymalne przyspieszenie: 10 m/s²

• Nominalny ciąg (S1): 1200 N

Oś Y1

• Skok: 350 mm

• Prędkość maksymalna: 30 m/min

• Maksymalne przyspieszenie: 5 m/s²

• Nominalny ciąg (S1): 5000 N

Oś Z1

• Skok: 320 mm

• Prędkość maksymalna: 40 m/min

• Maksymalne przyspieszenie: 5 m/s²

• Nominalny ciąg (S1): 2500 N

Oś X2

• Skok: 310 mm

• Prędkość maksymalna: 40 m/min

• Maksymalne przyspieszenie: 5 m/s²

• Nominalny ciąg (S1): 2500 N

Oś Z2

• Skok: 320 mm

• Prędkość maksymalna: 40 m/min

• Maksymalne przyspieszenie: 5 m/s²

• Nominalny ciąg (S1): 2500 N

Oś X3

• Skok: 80 mm

• Prędkość maksymalna: 40 m/min

• Maksymalne przyspieszenie: 5 m/s²

• Nominalny ciąg (S1): 1200 N

Oś Y3

• Skok: 60 mm (±30 mm)

• Prędkość maksymalna: 18 m/min

• Maksymalne przyspieszenie: 5 m/s²

• Nominalny ciąg (S1): 5000 N

Oś Z3

• Skok: 150 mm

• Prędkość maksymalna: 40 m/min

• Maksymalne przyspieszenie: 5 m/s²

• Nominalny ciąg (S1): 2500 N

Wieżyczka

• Całkowita liczba stacji: 16

• Stałe narzędzia zewnętrzne: 8

• Rozmiar trzpienia narzędzia: 16×16 mm

• Napędzane stacje narzędziowe: 16

• Typ tulei zaciskowej: ESX/ER 20

• Maksymalna prędkość obrotowa: 5000 obr.

• Nominalny moment obrotowy (S1): 4,8 Nm

• Moc nominalna (S1): 1,5 kW

Narzędzia

Uchwyt narzędziowy Slide 1

• Całkowita liczba stacji: 10

• Stałe narzędzia zewnętrzne: 6

• Rozmiar trzpienia narzędzia: 16×16 mm

• Narzędzia napędzane: 4

• Typ tulei zaciskowej: ESX/ER 20

• Maksymalna prędkość obrotowa (GEO 7-9): 5000 obr.

• Nominalny moment obrotowy (S1): 2,19 Nm

• Moc nominalna (S1): 0,55 kW

• Wtórna prędkość obrotowa (GEO 8-10): 3333 obr.

• Nominalny moment obrotowy (S1): 3,28 Nm

• Moc nominalna (S1): 0,55 kW

Tylna prowadnica robocza

• Całkowita liczba stacji: 4 + 2

• Wewnętrzne narzędzia stałe: 3

• Średnica uchwytu narzędziowego: 25 mm

• Zewnętrzne narzędzia stałe: 1

• Napędzane stacje: 2

• Typ tulei zaciskowej: ESX/ER 16

• Maksymalna prędkość obrotowa: 6000 obr.

• Nominalny moment obrotowy (S1): 1,75 Nm

• Moc nominalna (S1): 0,55 kW

Media

Układ smarowania

• Pojemność zbiornika: 2,9 l

• Ciśnienie robocze: 30 bar

• Czas zatrzymania: 7 minut

• Czas cyklu roboczego: 30 sekund

• Typ smaru: Castrol Magna BD 68

System pneumatyczny

• Minimalne ciśnienie robocze: 5 bar

• Maksymalne ciśnienie robocze: 6 bar

• Zużycie: 60 NL/min
