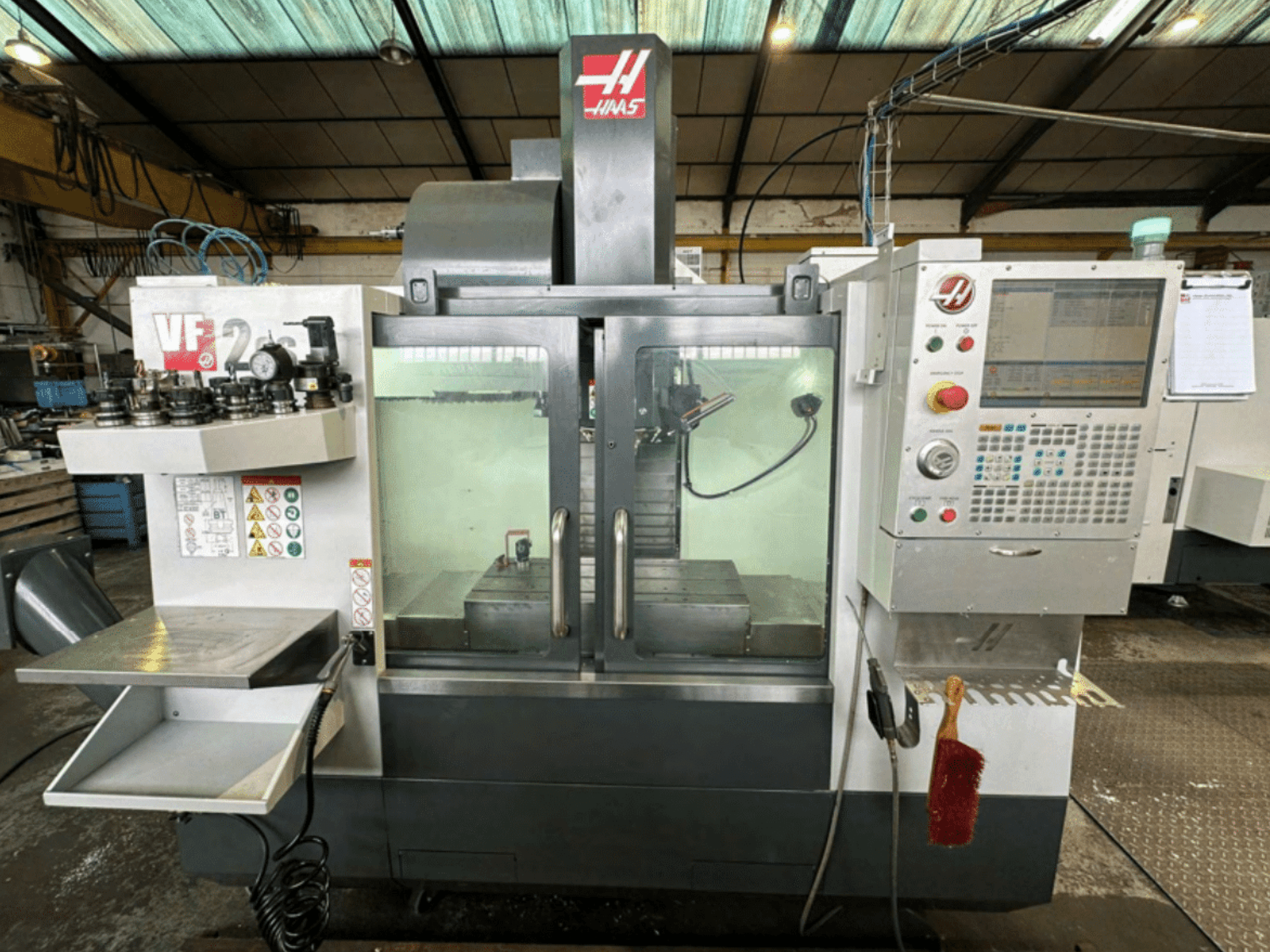

HAAS - VF-2SS-EUES-MIL-HAA-2018-00001

Stół: 914 × 356 mm, 3 rowki teowe, szerokość 16 mm (5/8"), odstęp 125 mm

Wrzeciono:

• Maksymalny moment obrotowy: 120-125 Nm przy niskiej prędkości obrotowej

• Obroty: Programowalne CW/CCW (M03/M04), orientacja M19

• Smarowanie łożysk: powietrze/olej

Zmieniacz narzędzi:

• Superszybki SMTC do montażu bocznego, 30+1 stacji

• Narzędzie-narzędzie: ~1,6 s; chip-to-chip: ~2.2 s

• Maks. narzędzie: 5 kg; Ø 76 mm (sąsiednie pełne) / Ø 127 mm (sąsiednie puste); długość 279 mm

Prędkości posuwu i wydajność:

• Posuwy (X/Y/Z): 35,6 m/min

• Maks. posuw cięcia: 21 m/min

• Duże przyspieszenie (Super Speed) i aktywowana obróbka z dużą prędkością

Sondowanie (WIPS, Renishaw), w pełni zintegrowane z systemem Haas VPS:

• Sonda robocza: automatyczne zerowanie, pomiar konturu, środki otworów, powierzchnie skośne, weryfikacja położenia

• Sonda narzędziowa: pomiar długości/średnicy, wykrywanie złamania narzędzia

Chłodziwo i pneumatyka:

• Chłodziwo ze zbiornikiem o pojemności 200 l; standardowa orientacja dysz + pierścień wrzeciona

• Smarowanie mgłą do wiercenia/gwintowania

• Sprężone powietrze: 6,5-7 bar (95-100 psi) do wymiany narzędzi i czyszczenia

Sterowanie i łączność (Haas NGC, kolorowy ekran 15"):

• Pamięć programu: 32 GB

• Interfejs użytkownika: menu, przeglądarka plików, przesunięcia, zintegrowany VPS

• Łączność: Wi-Fi, Ethernet, USB z przodu

• Programowanie: makra (# zmienne, IF/THEN, WHILE, obliczenia), edytor VPS, wyświetlanie multimediów

Aktywowane opcje/oprogramowanie:

• Makra, obrót i skalowanie, gwintowanie sztywne, orientacja wrzeciona M19

• Obróbka z dużą prędkością, edytor VPS, wyświetlanie multimediów

• Możliwość obsługi 4. osi (sterowanie), pamięć 32 GB, łączność Wi-Fi

• Przesunięcia narzędzia i przedmiotu obrabianego, wrzeciono 12 000 obr/min, WIPS (sonda przedmiotu obrabianego + narzędzia)
