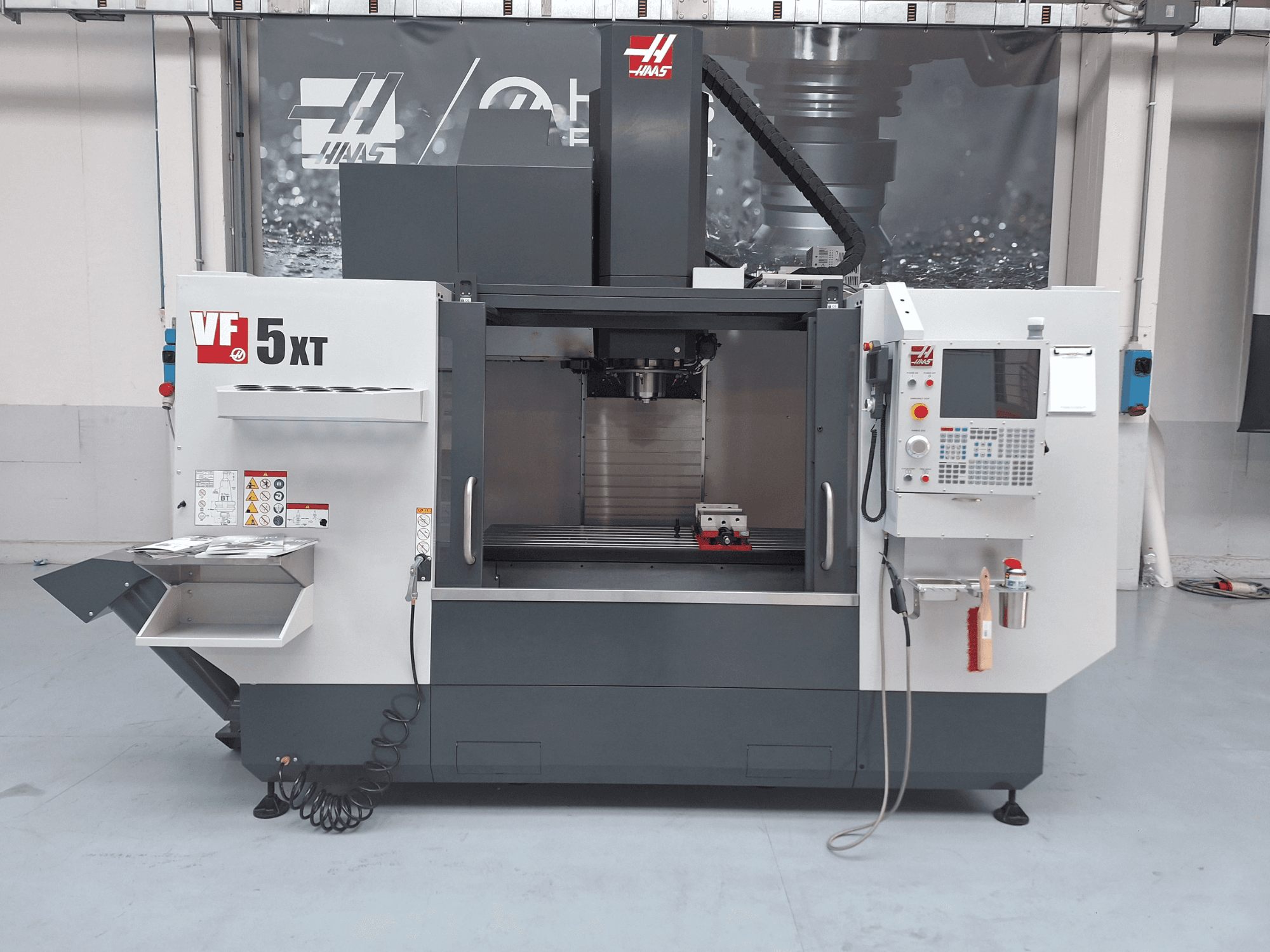

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Godziny pracy: 0 (maszyna wystawowa)

• Odległość od czopa wrzeciona do stołu (maks.): 32,9 cala / 836 mm

• Odległość od czopu wrzeciona do stołu (min.): 7,9 cala / 201 mm

• Maksymalny moment obrotowy wrzeciona: 340,0 ft-lbf przy 700 obr./min / 460,0 Nm przy 700 obr./min

• Układ napędowy wrzeciona: 2-biegowa skrzynia biegów

• Długość stołu: 62,0 cali / 1575 mm

• Szerokość stołu: 23,0 cali / 584 mm

• Szerokość rowka teowego: od 0,626 cala do 0,630 cala / od 15,90 mm do 16,00 mm

• Odległość między środkami rowków teowych: 3,15 cala / 80 mm

• Liczba standardowych rowków T: 7

• Maksymalna waga na stole (równomiernie rozłożona): 4000 funtów / 1814 kg

• Maksymalna prędkość posuwu skrawania: 500 ipm / 12,7 m/min

• Przesuw szybki (X, Y, Z): 710 ipm / 18,0 m/min

• Maksymalny nacisk w osi X: 3400 lbf / 15 124 N

• Maksymalny nacisk w osi Y: 4100 lbf / 18 238 N

• Maksymalny nacisk w osi Z: 5600 lbf / 24 910 N

• Typ zmieniacza narzędzi: SMTC (zmieniacz narzędzi z bocznym mocowaniem)

• Pojemność magazynu narzędzi: 30+1

• Maksymalna średnica narzędzia (w pełni załadowanego): 4,0 in / 102 mm

• Maksymalna średnica narzędzia, duża (puste, sąsiadujące): 7,0 in / 178 mm

• Maksymalna długość narzędzia (od linii pomiarowej): 16,00 in / 406 mm

• Czas wymiany narzędzia (średnio): 4,20 s

• Czas między wiórami (średnio): 6,30 s

• Pojemność chłodziwa: 95 gal / 360 L

• Wymagane zużycie powietrza: 4 scfm przy 100 psi / 113,0 L/min przy 6,9 bar

• Wąż powietrzny w linii: 3/8 cala

• Złącze (powietrze): 3/8 cala

• Minimalne ciśnienie powietrza: 80 psi / 5,5 bar

• Napięcie wejściowe prądu przemiennego (3-fazowe) – niskie: 220 VAC (70 A przy pełnym obciążeniu)

• Napięcie wejściowe prądu przemiennego (3-fazowe) – wysokie: 440 VAC (35 A przy pełnym obciążeniu)

• Wymiary palety do wysyłki krajowej: 168,0 cali x 102,0 cali x 125,0 cali / 427 cm x 260 cm x 318 cm

• Wymiary skrzyni eksportowej: 168,0 cali x 102,0 cali x 130,0 cali / 427 cm x 260 cm x 331 cm

• Waga transportowa: 16 250 funtów / 7371,0 kg

Wyposażenie dodatkowe

• Imadło maszynowe zamontowane na stole z rowkami teowymi

• Przystawka do pistoletu pneumatycznego

• Pojemnik na spray i uchwyt na szczotkę czyszczącą zamontowane na konsoli ramienia sterującego
