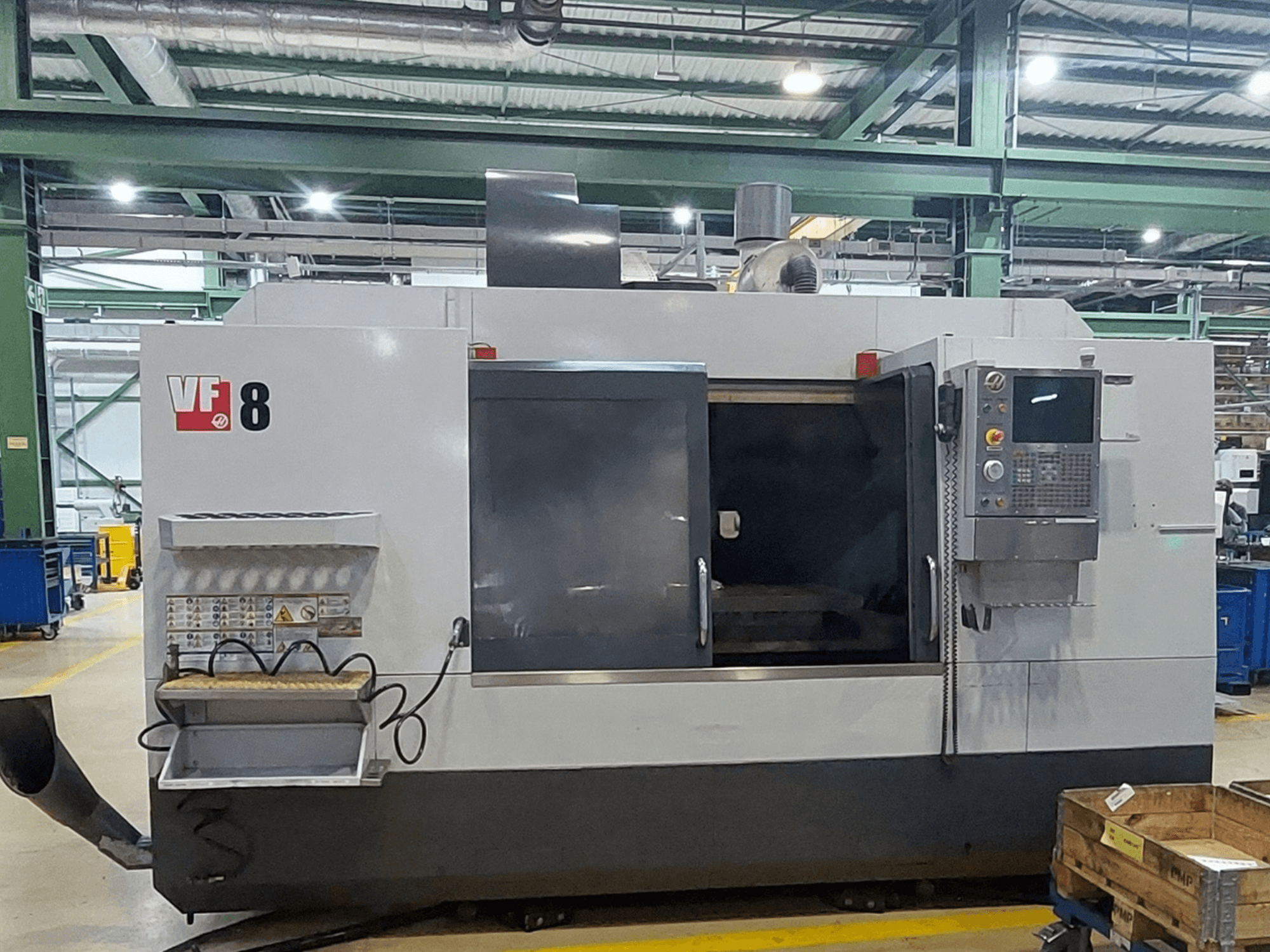

HAAS - VF-8PL-MIL-HAA-2015-00004

• Oznaczenie CE: Tak (zgodnie z tabliczką znamionową)

• Sterowanie CNC

  • Sterowanie CNC firmy Haas, generacja Classic

  • 15-calowy kolorowy wyświetlacz LCD

  • Port USB

  • Pamięć programu: 1 MB

  • Przełącznik kluczykowy blokady pamięci

  • Zdalny uchwyt ręczny z kolorowym wyświetlaczem

• Zakresy ruchu osi i prędkości posuwu

  • Odległość od czoła wrzeciona do stołu: 102–864 mm

  • Przesuw szybki (X/Y/Z): 15,2 m/min

  • Maksymalna prędkość posuwu skrawania: 12,7 m/min

• Stół roboczy

  • Wymiary stołu: 1626 × 914 mm

  • Maksymalne równomiernie rozłożone obciążenie stołu: 1814 kg

• Wrzeciono

  • Maksymalny moment obrotowy: 122 Nm przy 2000 obr./min

  • Napęd: bezpośredni napęd rzędowy z regulacją wektorową

  • Smarowanie łożysk: wtrysk powietrza/oleju

  • Chłodzenie: chłodzenie cieczą

  • Sztywne gwintowanie

• Zmieniacz narzędzi

  • Montowany z boku, dwuramienny

  • Maksymalna średnica narzędzia (przy wszystkich kieszeniach zajętych): 76 mm

  • Maksymalna średnica narzędzia (przy pustych sąsiednich kieszeniach): 152 mm

  • Maksymalna długość narzędzia od linii pomiarowej: 406 mm

  • Czas wymiany narzędzia: 2,8 s

  • Czas między wiórami: 3,6 s

• Chłodziwo

  • System chłodzenia zalewowego

  • Pojemność zbiornika chłodziwa: 360 litrów

  • Programowalna dysza chłodząca

• Elektryczne i pneumatyczne

  • Ciągły pobór mocy: 28 kVA

  • Szczytowy pobór mocy: 40 kVA

  • Zużycie sprężonego powietrza: 113 l/min przy ciśnieniu 6,9 bar

  • Przewód doprowadzający sprężone powietrze: 3/8 cala (≈10 mm)

• Wymiary i masa

  • Szerokość wraz z wyładowem ślimaka na wióry: 4801 mm

  • Głębokość całkowita: ≈3480 mm

  • Wysokość z zmieniaczem narzędzi 24 + 1: 2972 mm

  • Szerokość otworu drzwiowego: 1549 mm

  • Przybliżone wymiary transportowe na palecie: 4900 × 3070 × 3300 mm

Wyposażenie dodatkowe

• Automatyczny ślimak do wiórów

• W zestawie dwustopniowa platforma operatorska: 1842 × 570 × 318 mm
