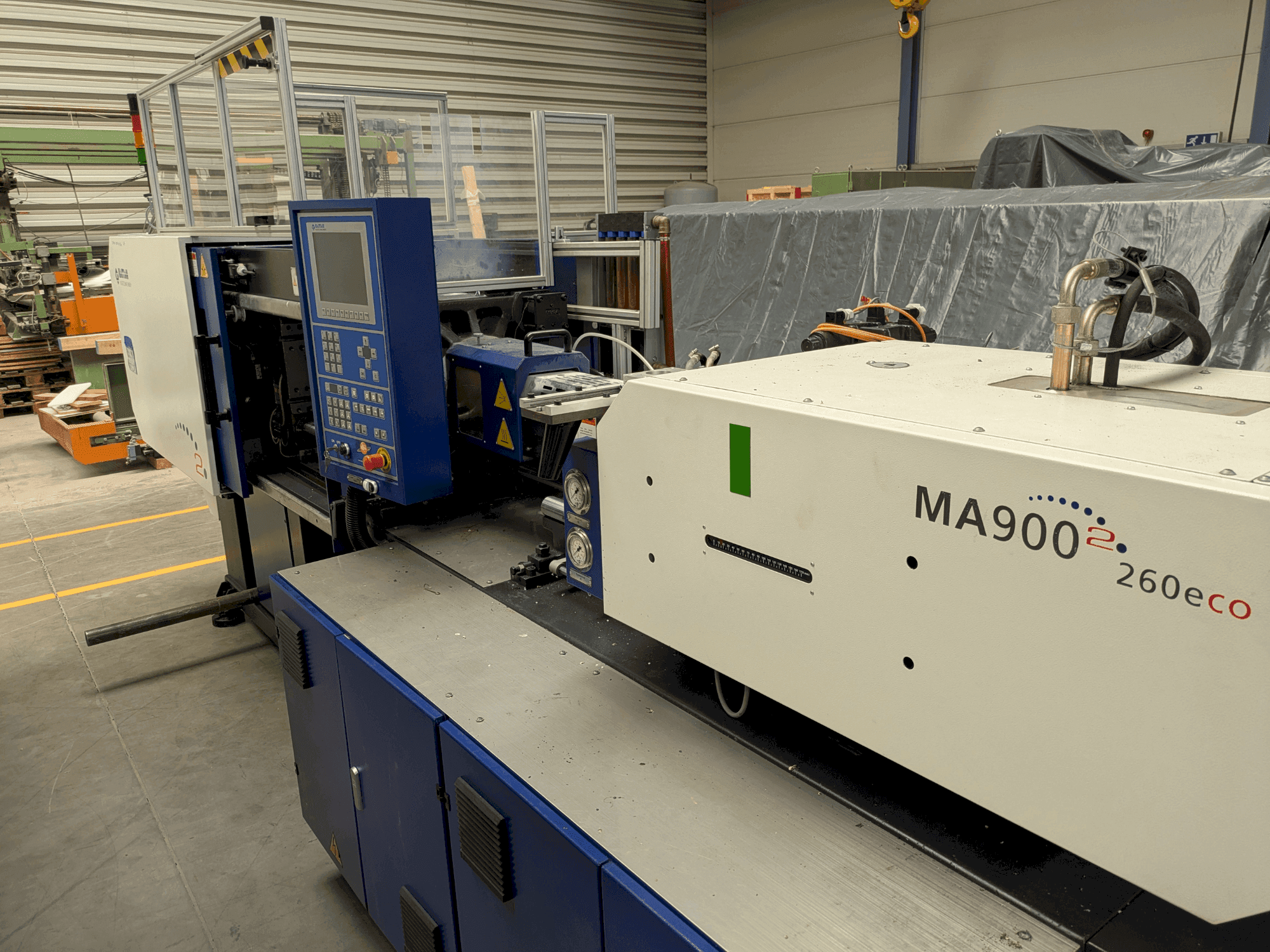

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Pojemność wtrysku (PS): 139 g

Wydajność plastyfikacji: 13,3 g/s

Moc grzewcza: 7,85 kw

Rozstaw prętów łączących (hxv): 360 × 360 mm

Dostępna wysokość matrycy: 150 - 380 mm

Liczba wyrzutników: 5

Moc silnika pompy: 11 kw

Minimalny rozmiar formy (l×w): 250 × 250 mm

Wymagana przestrzeń montażowa: Należy pozostawić co najmniej 1 m wolnej przestrzeni wokół maszyny na potrzeby obsługi i konserwacji.

Schemat podstawy i maty maszyny

Typ fundamentu: Zalecany fundament z betonu zbrojonego.

Nośność: Musi wytrzymać ciężar maszyny ≥ 3,5 t.

Tolerancja poziomu: Maszyna musi być zainstalowana na równym fundamencie (nachylenie ≤ 0,2 mm/m).

Tłumienie drgań: Należy użyć podkładek antywibracyjnych lub stalowych płyt pod stopami maszyny

Wymagania kablowe i elektryczne

Moc silnika pompy: 11 kW

Moc ogrzewania: 7,85 kW

Całkowita moc zainstalowana (w przybliżeniu): ~19 kW

Zasilanie: 3-fazowe, zwykle 400 V / 50 Hz (sprawdź lokalne specyfikacje).

Zalecany wyłącznik automatyczny: ≥ 40 A (w zależności od lokalnych standardów).

Uziemienie: Wymagane niezawodne uziemienie (rezystancja ≤ 4 Ω).

Schemat zawieszenia kabli: Maszyna musi być wypoziomowana przed podłączeniem kabli

Wymagania dotyczące układu chłodzenia i hydraulicznego

Pojemność zbiornika oleju: 190 l (należy stosować zalecany olej hydrauliczny ISO VG46).

Zapotrzebowanie na wodę chłodzącą:

Dla chłodnicy oleju hydraulicznego

Dla obwodów chłodzenia formy (zapewnione 4 × kanały wodne)

Jakość wody: Czysta, niekorozyjna, filtrowana.

Ciśnienie wody: 0,2 - 0,4 MPa

Warunki środowiskowe

Temperatura otoczenia: 5 - 40 °C

Wilgotność względna: ≤ 90% (bez kondensacji)

Miejsce instalacji: Wewnątrz, wolne od wibracji, wolne od kurzu środowisko
