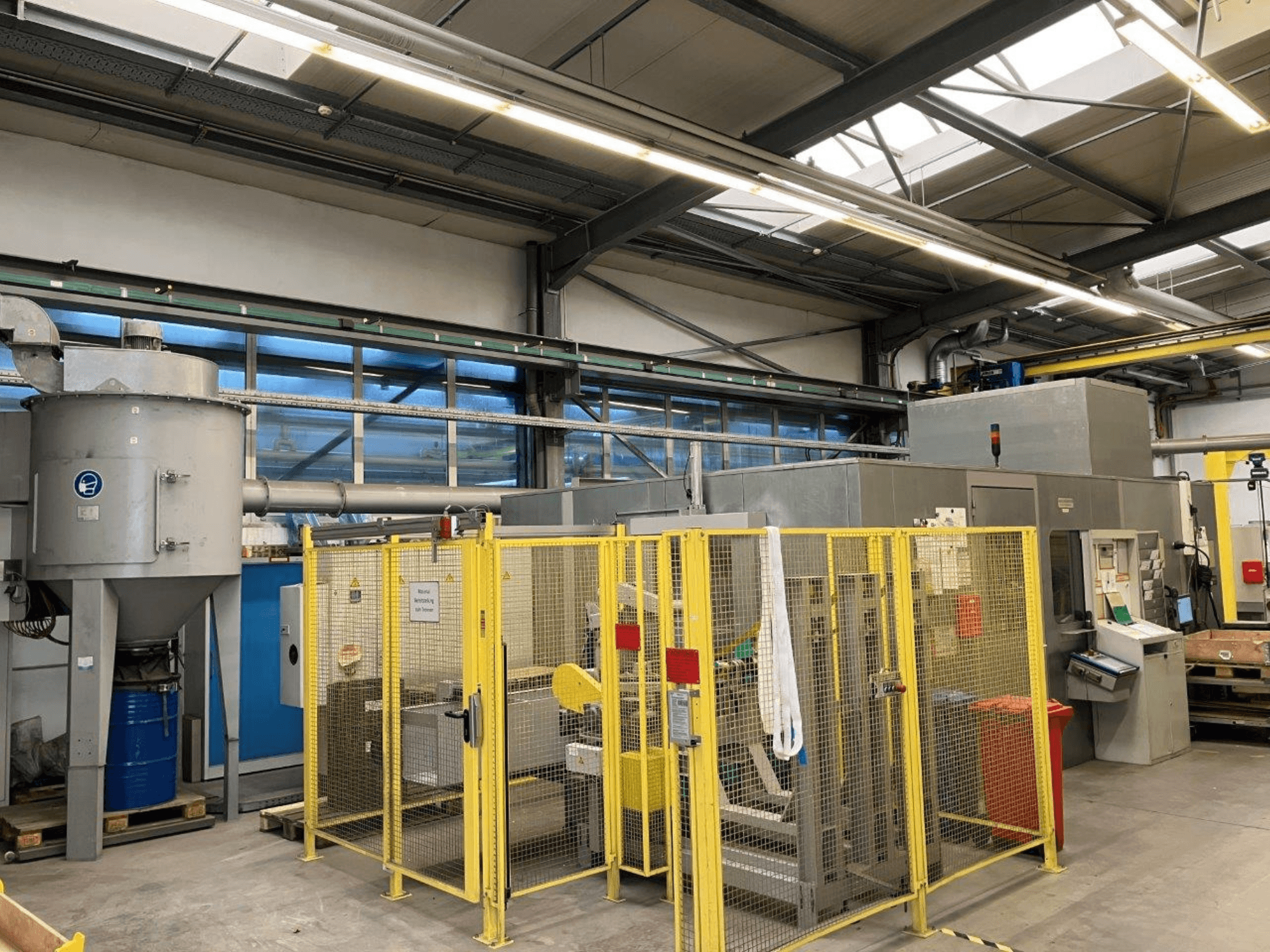

HARALD BAUGMARTEN - TM 400 S DE-GRI-HAR-2014-00001

• Prasa (przytrzymanie)

  • Siła: 3500 kN

  • Skok: 50 mm

  • Prędkość przy 500 kN: ok. 30 mm/s

  • Prędkość przy 3500 kN: ok. 4 mm/s

  • Prędkość powrotu: 60 mm/s

• Prasa (cięcie)

  • Siła: 2500 kN

  • Skok: 100 mm

  • Prędkość przy 500 kN: ok. 30 mm/s

  • Prędkość przy 2500 kN: ok. 5 mm/s

• Skok tłumienia wstrząsów: 20 mm

• Napęd i moc

  • Moc pompy hydraulicznej: 2 × 15 kW

  • Całkowita moc napędu hydraulicznego: 30 kW

  • Moc jednostki chłodzącej: 3 kW

  • Moc jednostki hydraulicznej: 3 kW

• Wymiary

  • Wymiary jednostki hydraulicznej: około 1770 × 2380 mm

• Połączenia rurowe (maszyna do jednostki hydraulicznej)

  • 2 × Ø38 × 4 mm

  • 2 × Ø30 × 4 mm

  • 1 × Ø20 × 3 mm

• Tolerancja regulacji mechanicznej: ±5 mm

• Godziny pracy

  • Jednostka hydrauliczna 1: 20 652,8 h

  • Jednostka hydrauliczna 2: 20 641,8 h

• Główne komponenty systemu (maszyna główna)

  • Szlifierka do przecinania typu TM 400 S (producent: Sema Systemtechnik)

  • Prasa czterokolumnowa (producent: Winter Pressen)

  • Agregat hydrauliczny z pompami hydraulicznymi

  • Szafa sterownicza i panel operatora

Wyposażenie dodatkowe

• Automatyczny podajnik prętów z ładowarką wiązek

• Urządzenie do łamania prętów

• Napęd obrotowy prętów / stacja pomiarowa

• Stacja ważąca z sortowaniem sekcji

• System odsysania i filtrowania

• Kabina dźwiękoszczelna (HüWa Schallschutz und Anlagenbau) i ogrodzenie ochronne
