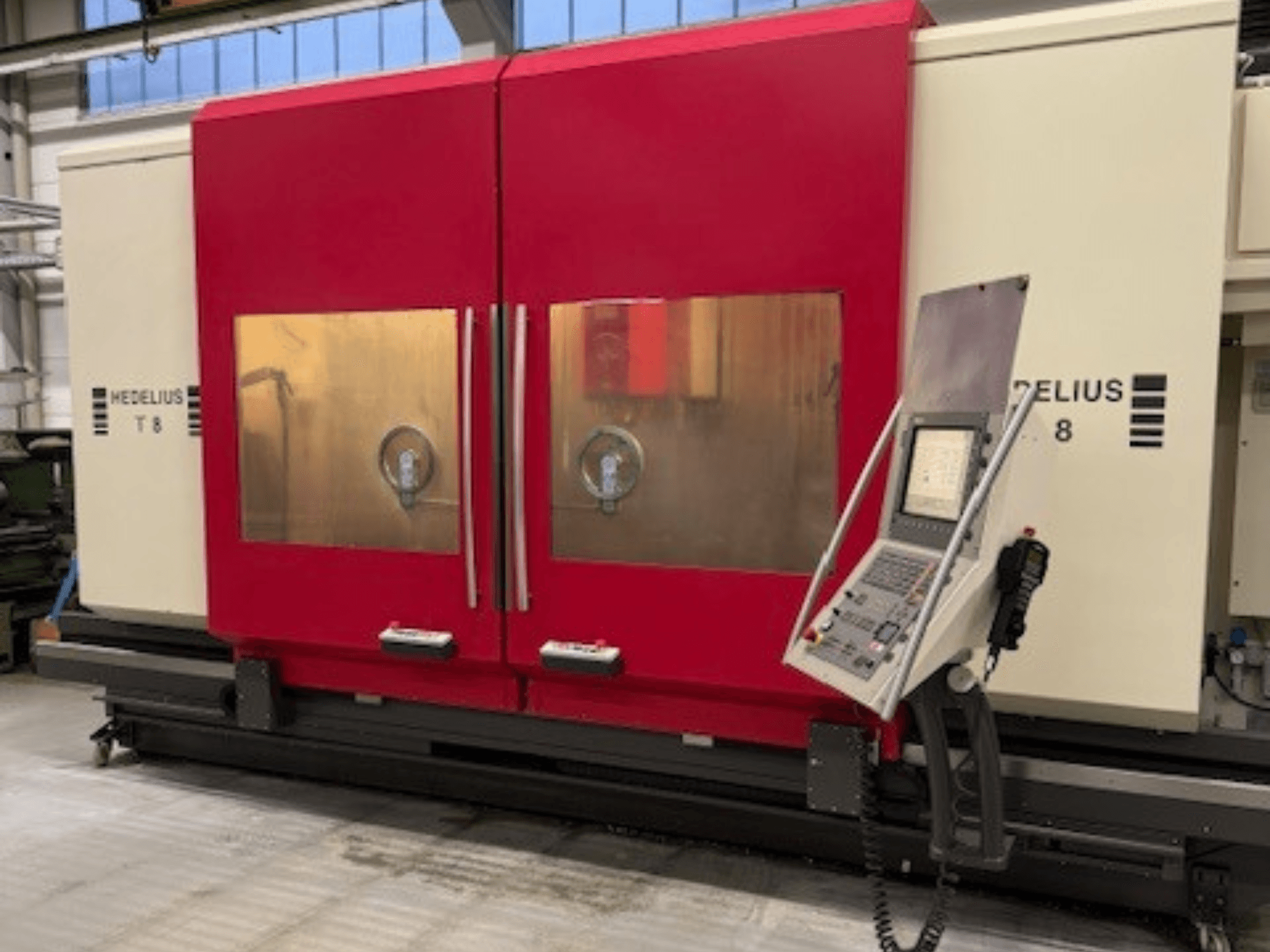

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• Głowica obrotowa NC oś B: +92° / -92°

• Maksymalna praca wahadłowa: 2 × 850 mm

• Szybki przesuw: 60 m/min

• Siła posuwu: X/Y 5000 N, Z 9000 N

• Wrzeciono:

  • Maksymalny moment obrotowy: 158 Nm

  • Średnica łożyska wrzeciona przedniego: 70 mm

  • Mocowanie narzędzia (siła wciągania): 12 kN

• Magazyn narzędzi/wymiana:

  • Pozycje narzędzia (standard): 40

  • Pozycje narzędzi (Magnum): 80

  • Maksymalna średnica narzędzia: 125 mm (180 mm przy pustych sąsiednich pozycjach)

  • Maksymalna długość narzędzia: 330 mm

  • Czas wymiany narzędzia (ok.): 3.5 s

  • Czas wymiany wiórów: pionowy 6,0 s / poziomy 6,5 s

• Stół/pojemność:

  • Stały stół (dł.×szer.): 2000 × 920 mm

  • Rowki teowe: 6 × 18 H12

  • Stół obrotowy: 1 × 18 H8

  • Maks. waga obrabianego przedmiotu: 2500 kg

• Wydajność obróbki:

  • Wiercenie w St 52 z węglików spiekanych: 40 mm

  • Gwintowanie: M24

  • Frezowanie w St 52: 500 cm³/min

• Odległości (referencyjne):

  • Skok Z w pionie (L2): 850 mm

  • Nos wrzeciona do osi obrotu (L3): 300 mm

  • Nos wrzeciona do powierzchni stołu (L4): 40 mm

  • Skok Z w poziomie (L5): 1000 mm

  • Oś wrzeciona do powierzchni stołu (L6): 210 mm

  • Przesuw Y (L7): 800 mm

  • Środek stołu do początku/końca przesuwu (L8/L9): 400 / 400 mm

• Moc/obciążenie:

  • Całkowite podłączone obciążenie: 25 kVA

  • Masa maszyny (standard): około 17 000-17 500 kg

• Godziny pracy:

  • Godziny pracy: 21 100 h

  • Godziny pracy wrzeciona: 7,647 h

Dodatkowe wyposażenie

• Przenośnik wiórów

• Wewnętrzne chłodzenie przez wrzeciono, 40 barów

• Papierowy filtr taśmowy

• Separator mgły olejowej i emulsyjnej

• Obrotowe okna podglądu (2)

• Pistolety czyszczące (2)

• Sonda dotykowa Renishaw
