HELLER - MC 20PL-MIL-HEL-2019-00001
Masz dodatkowe pytania? Skontaktuj się z nami!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
- GINDUMAC
- Produkty
- Obrabiarki
- Używany HELLER MC 20 na sprzedaż | gindumac.com

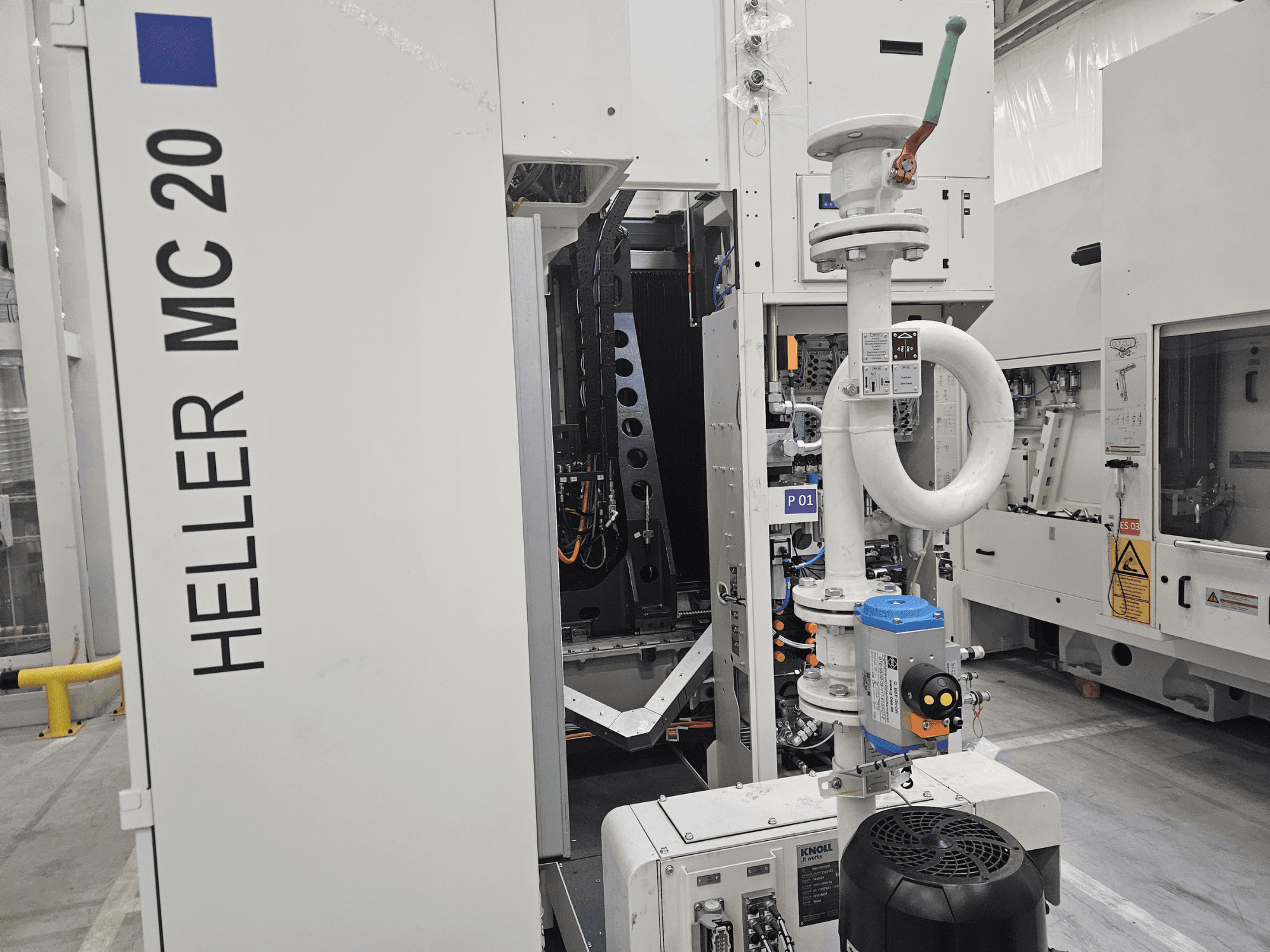

Ta 5-osiowa maszyna HELLER MC 20 została wyprodukowana w 2019 roku. Posiada system sterowania Siemens 840D sl, skoki X/Y/Z 800/750/800 mm i szybkie prędkości przesuwu do 60 000 mm/min. Wrzeciono obsługuje narzędzia HSK-A63 z prędkością do 16 000 obr. Zawiera 44-pozycyjny magazyn narzędzi i stół obrotowy o średnicy 520 mm. Idealna do złożonych zadań obróbczych. Skontaktuj się z nami, aby uzyskać więcej informacji o tej maszynie.
Informacje o maszynie
- marka: HELLER
- rok: 2019
- MODEL: MC 20
- zastosowanie: Frezowanie
- Lokalizacja: Polska
- rodzaj maszyny: Poziome centrum obróbcze
- Marka sterowania: SIEMENS
Dane techniczne - HELLER MC 20
Układ sterowania
- Marka sterowania: SIEMENS
- Model sterowania: 840D sl
Wymiary
- Wysokość maszyny: 4000 mm
- Długość maszyny: 5300 mm
- Waga maszyny: 13000 kg
Ruch osi
- Liczba osi: 5
- Skok osi X: 800 mm
- Skok osi Y: 750 mm
- Skok osi Z: 800 mm
Dane techniczne
- Maks. waga narzędzia: 12 kg
- Moc wrzeciona: 34 kW
- Prędkość obrotowa wrzeciona: 16000 RPM
Informacje dodatkowe
Obszar roboczy
Siły posuwu (X/Y/Z): 10,000 N
Prędkości i dynamika
Szybki przesuw X/Y/Z: 60 000 mm/min
Przyspieszenie: X 7 m/s², Y 8 m/s², Z 6 m/s²
Wrzeciono / jednostka obróbcza (HSK-A63)
Interfejs narzędzia: HSK-A63
Średnica wrzeciona w łożysku przednim: 70 mm
Zarządzanie narzędziami
Typ magazynu narzędzi: HSK-A63
Liczba pozycji narzędzi: 44
Maksymalna waga narzędzia z zajętymi wszystkimi kieszeniami: 6 kg
Maksymalna długość narzędzia: 550 mm
Maksymalna średnica narzędzia: z zajętymi wszystkimi kieszeniami 120/80/80 mm; z wolnymi sąsiednimi kieszeniami 150 mm
Minimalny czas od wióra do wióra (VDI): ok. 3,3-4,4 s
Osie obrotowe (A/B/AB)
Średnica stołu obrotowego (oś A/B): 520 mm
Średnica okręgu zakłóceń: Oś A: 1260 mm; Oś AB/ Oś B: 800/900 mm
Prędkość: Oś A 17 obr/min; oś B/oś AB 40/50 obr/min.
Rozdzielczość indeksowania: Oś A 360 000 × 0,001°; oś B 360 000 × 0,001°
Dokładność indeksowania (VDI/DGQ 3441): Oś A 12 sekund kątowych; oś B 10 sekund kątowych
System pomiarowy
System pomiaru położenia: Bezpośrednie, absolutne liniały liniowe
Dane instalacyjne
Zasilanie: 400 V / 50 Hz
Całkowite podłączone obciążenie: ok. 27-30 kVA
Zapotrzebowanie na sprężone powietrze: 4,5-6 bar
Dodatkowe wyposażenie
Maszyna w bardzo dobrym stanie technicznym
Dostępna pełna dokumentacja serwisowa
Dedykowany system załadunku i rozładunku
*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
