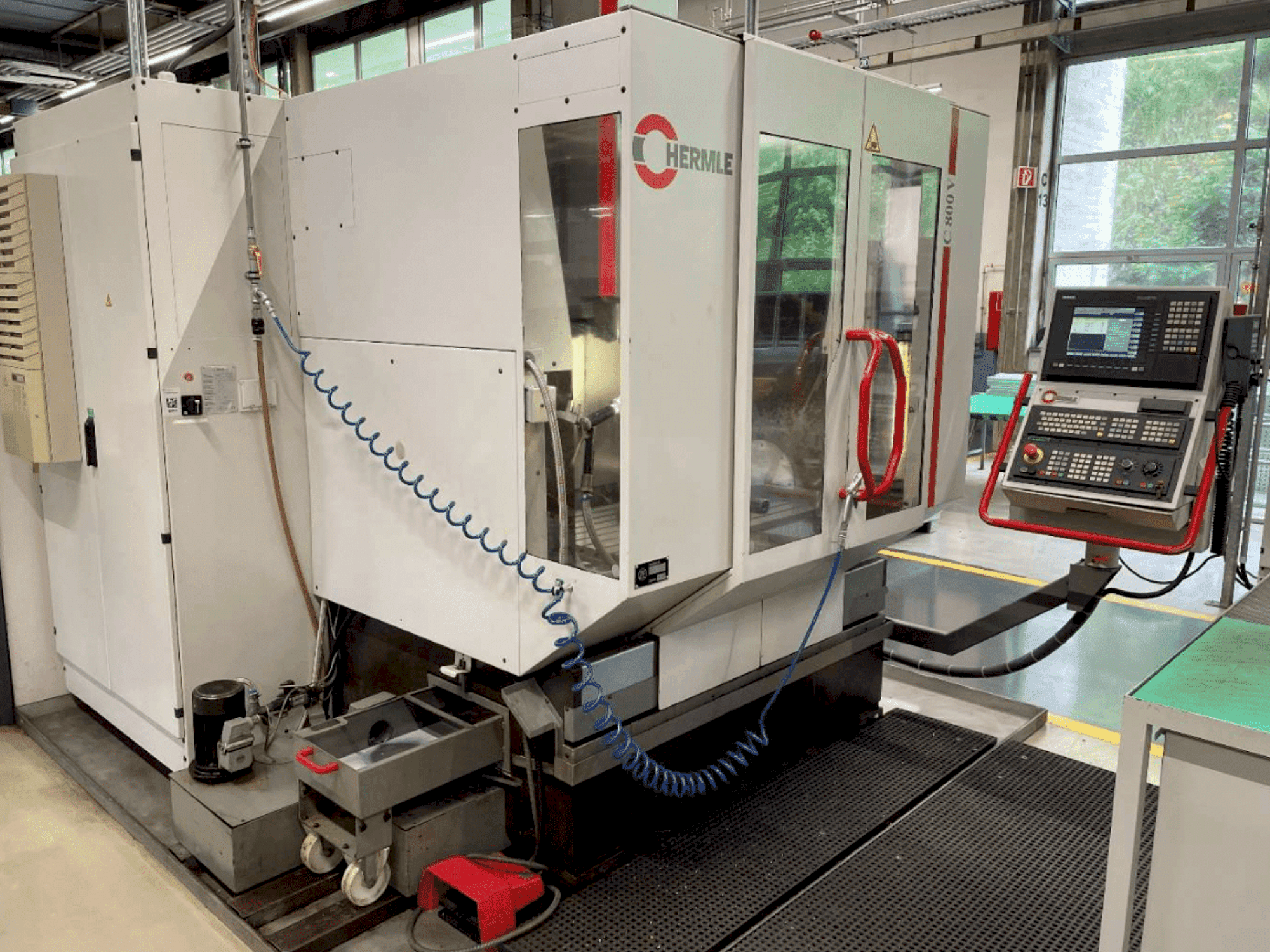

HERMLE - C800VDE-MIL-HER-1999-00003

Zalety maszyn

Techniczne zalety maszyny

• Zbiornik chłodziwa: 300 l; 40 l/min przy ciśnieniu 3 bar

• Rozmiar stołu: powierzchnia robocza ok. 1000 mm x 560 mm

• Wymagana przestrzeń: 4. 5 x 3,3 m

• Dostępne jednostki: 2

Dodatkowe informacje

Maszyna wciąż pod napięciem

Możliwość obróbki detali o wadze do 1500 kg przy maksymalnym obszarze mocowania 1000 x 560 mm.
Zmieniacz narzędzi z łącznie 30 pozycjami magazynka

300-litrowy zbiornik chłodziwa

Stół mocujący

1000 x 560 mm

System sterowania

Sterowanie ścieżką oparte na ekranie Siemens S 840 D

System chłodziwa - smarowanie

Pojemność zbiornika chłodziwa: 300 litrów

Natężenie przepływu/ciśnienie: 40 l/min przy 3 barach

Automatyczne smarowanie - zdecentralizowane z dozownikiem smaru

Pneumatyka:

Przyłącze sprężonego powietrza p ≥ 6,0 bar

Zużycie sprężonego powietrza przy 6,0 bar (standard): ok. 9,0 Nm³/h

Zużycie sprężonego powietrza z dodatkowym urządzeniem wydmuchowym przy 6,0 bar:

+ ok. 58 Nm³/h

Zużycie sprężonego powietrza z dodatkowym wrzecionem SF przy 6,0 bar:

+ ok. 26 Nm³/h

Układ elektryczny:

Napięcie robocze: 400 V; 3 PH: 50 Hz

Napięcie sterowania: 220 V AG; 24 V DC

Całkowite podłączone obciążenie (standardowa maszyna 8000 lub 15000 obr./min) 32 kVA

Całkowite podłączone obciążenie (z wewnętrznym zasilaniem chłodziwa lub innymi opcjami elektrycznymi) 43 kVA

Przekrój kabla 16 mm²

Zabezpieczenie bezpiecznikiem 63 A

Wymiary - Masa

HERMLE C 800 V - w tym obudowa ochronna (dł. x szer. x wys.) 2,70 × 2,21 × 2,93 m

Wymagana przestrzeń (dł. x szer.) 4,50 × 3,50 m

Masa całkowita ok. 7200 kg

Podbieracz narzędzi z 30 miejscami na narzędzia w magazynie pierścieniowym

Moc silnika wrzeciona przy 100% cyklu pracy 10,5 kW

Zakres prędkości: Prędkość wrzeciona regulowana bezstopniowo 20 ... 8000 obr.

Uchwyt narzędziowy ISO 40 podobny do DIN 2079

Mocowanie narzędzia: hydromechaniczne, siła mocowania przy 8000 obr/min min*' 11 kN

Mocowanie narzędzia: hydromechaniczne, siła mocowania przy 15 000 min* 9,3 kN

Średnica wrzeciona przy łożysku przednim: 70 mm

Napęd posuwu

Indywidualne silniki posuwu dla każdej osi - trójfazowe (bezszczotkowe):

Zakres posuwu w osiach X, Y i 2: ręczny / sterowany programem:

1 ... 2.000 / 30.000 mm/min

Siła posuwu we wszystkich osiach (przy 80% cyklu pracy): 8,000 N

Przesuw w osiach X-Y-Z: 35 m/min

Zastosowanie odlewu mineralnego (8-krotnie wyższe tłumienie maszyny), brak skrzyni biegów,

Opcjonalny dach, tłumik sprężonego powietrza itp.

Oświetlenie

Oświetlenie maszyny 2 lampami halogenowymi > 500 luksów

Zakres roboczy

Wzdłużna oś X: 800 mm

Poprzeczna oś Y: 600 mm

Pionowa oś Z: 500 mm mm

System pomiarowy

Pomiar bezpośredni X, Y, Z:

Rozdzielczość 0,1 µm

Jednostka wejściowa 0,1 µm

Przyrost 0,1 µm
