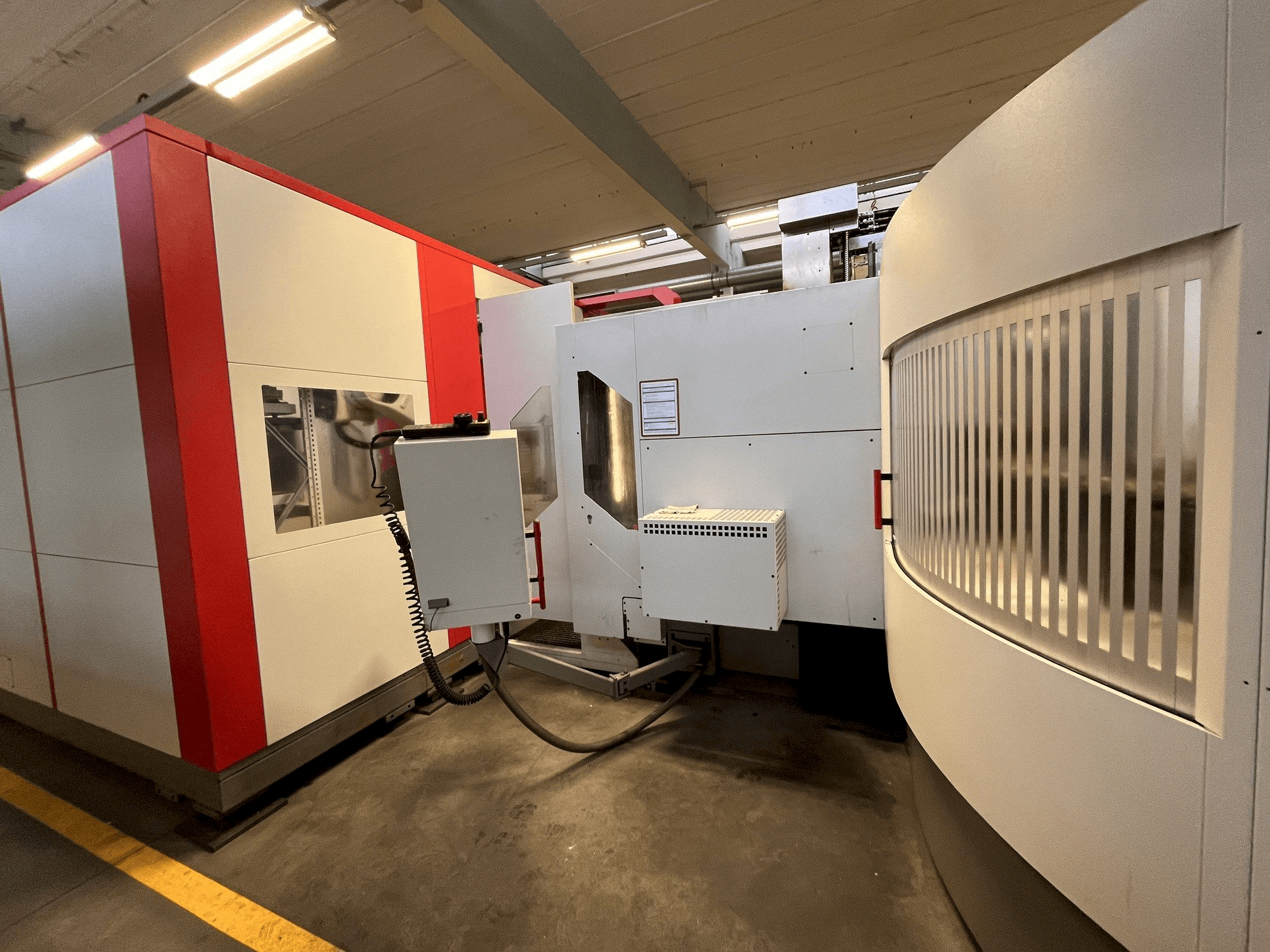

Widok lewej strony maszyny HERMLE RS1 Robot System

Dziękujemy za wizytę

Ta maszyna została niedawno sprzedana. Zobacz podobne dostępne maszyny lub wyślij nam zapytanie.

Zobacz wszystkie podobne maszyny

Zobacz podobne maszyny

HERMLE RS1 Robot System

Galeria zdjęć

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003

Sprzedana

Masz dodatkowe pytania? Skontaktuj się z nami!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Kontakt przez Whatsapp

GINDUMAC
Produkty
Obrabiarki
System zrobotyzowany HERMLE RS1

Pokaż w oryginalnym języku

Ten system robotów HERMLE RS1 składający się z 2 jednostek Hermle C30 U, 5-osiowego pionowego centrum maszynowego wyprodukowanego w 2009 i 2008 roku, jest wyposażony w jednostkę sterującą HEIDENHAIN iTNC 530 i ma prędkość wrzeciona 18000 obr. System jest dostarczany z robotem Automation KUKA KR 150-2 2000 zbudowanym w 2008 roku, który ma 6 osi i maksymalną wagę palety 140 kg.

Informacje o maszynie

marka: HERMLE
rok: 2009
MODEL: RS1 Robot System
zastosowanie: Frezowanie
Lokalizacja: Niemcy
rodzaj maszyny: Pionowe centrum obróbcze
Marka sterowania: HEIDENHAIN

Dane techniczne - HERMLE RS1 Robot System

Układ sterowania

Model: ITNC 530
Marka: HEIDENHAIN

Główny napęd

Zakres obrotów wrzeciona: 18000 1/MIN
Stożek zaciskowy: HSK A63
Liczba osi: 5

Ruch osi

Oś X Ruch osi: 650 mm
Oś Y Ruch osi: 600 mm
Oś Z Ruch osi: 500 mm
Oś A Ruch osi: +/- 115 º MM

Narzędzi

Liczba narzędzi: 32
Maks. ciężar: 8 kg
Maks. średnica narzędzi: 300 mm

Informacje dodatkowe

Dodatkowe wyposażenie

cela jest dostarczana z 25 paletami bez imadła, 1 paletą na każdej maszynie i 23 na automatyce
wyposażone w sondę dotykową Renishaw
Przenośnik wiórów jest dołączony
Wewnętrzna pompa wysokociśnieniowa płynu chłodzącego nie wchodzi w skład zestawu

Korzyści dla maszyny

Jakościowe korzyści dla maszyn

Robot kuka kr 150-2 2000:
6 osi, waga: 1267 kg, komputer główny działający na systemie windows 10, a urządzenia soflex działają na systemie windows xp. Regał paletowy 300x300 z 24 miejscami - 22 z nich to palety w regale, 3 z nich to bloki mocujące do mocowania automatycznych zacisków.
2 sześcienne, 1x cylindryczny - 1x ręczny blok zaciskowy
Regał paletowy 400x400 z 18 miejscami - z czego 17 palet znajduje się w regale
Lokalizacje przechowywania surowców:
2x obszary magazynowania surowca dla części sześciennych, 60 miejsc dostępnych na obszar magazynowania. Można załadować surowiec o wymiarach 50x15. - 2x tace na surowiec dla części cylindrycznych, 56 miejsc dostępnych na tacę. Możliwość załadunku części z króćcem 6 mm.
2x dodatkowy chwytak: 1x dla części cylindrycznych, 1x dla części sześciennych
Kuka z 6 osiami o maksymalnej masie palety 140 kg - ręczna jednostka sterująca kuka załadunek surowca przez zewnętrzną stację ustawiania
Zarządzanie zamówieniami soflex w wersji 4. 27
Komputer główny działa na systemie windows 10, komputery soflex działają na systemie windows xp

Korzyści techniczne dla maszyn

Szybki posuw: 45000 mm/min - średnica stołu obrotowego nc: 280
Z systemem mocowania erowa wymiar gardzieli 160 mm - mts płyta podstawy 320p/a 2-f. MediaÜ. 2-krotny
Stół obrotowy - ikz - sortownik wiórów
Środek wrzeciona zasilania sprężonym powietrzem - automatyczne drzwi kabiny - kontrolka stanu
Zwijanie łóżka - ręczny dach kabiny - system odsysania losma
Elektroniczne pokrętło - przenośnik taśmowy na zawiasach - miejsce na dodatkowy magazynek: 157
Magazyn narzędzi: 157 gniazd, 6-krotne podawanie, automatyczne drzwiczki, kompensacja temperatury
Liczba zatok załadunkowych i rozładunkowych: 8
Pomiar narzędzia: blum wz breakage/measurement a1
Sonda dotykowa: 2x renishaw omp 40-2ls, rozszerzenie plc 2. Sonda pomiarowa

*Mogą występować różnice pomiędzy podanymi danymi a rzeczywistymi wartościami, należy to potwierdzić u przedstawiciela handlowego.
