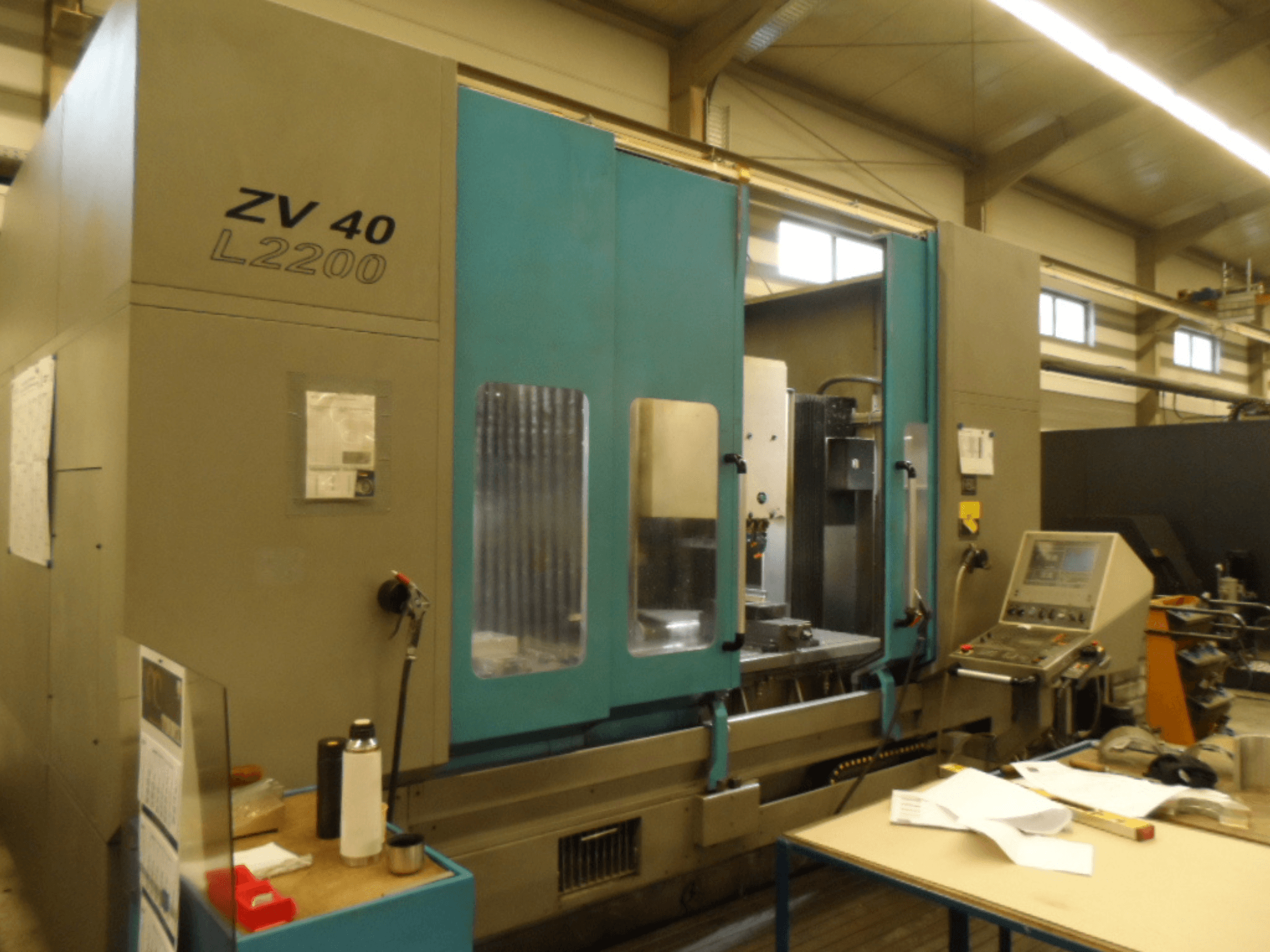

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- Przesuw w osi X przy obróbce 2-stanowiskowej (praca wahadłowa): 720 mm

- Skok osi Z (pionowy): 600 mm (opcjonalnie: 800 mm)

- Liczba rowków teowych: 5

- Rozmiar rowków teowych: 18 mm

- Odległość między rowkami teowymi: 125 mm

- Min./Maks. odległość końcówki wrzeciona od stołu: 200/800 mm (opcjonalnie: 1000 mm)

- Stożek narzędzia / uchwyt: SK40 - DIN 69871 (opcje: HSK A-63 DIN 69893 lub HSK A-80 DIN 69893)

- Kołek pociągowy do uchwytu narzędziowego SK: DIN 69672

- Siła zacisku uchwytu narzędzia (SK): 12000 N (opcje: HSK A-63: 18000 N / HSK A-80: 28000 N)

- Średnica wewnętrzna łożyska: 80 mm

- Maks. standardowa prędkość obrotowa wrzeciona: 6000 obr/min (opcje: 4000/8000/10000 obr/min)

- Moc silnika wrzeciona głównego przy 100%: 28 kW (przerywana: 38,5 kW)

- Stała moc dla standardowej konfiguracji od: 1500 obr.

- Maks. moment obrotowy przy 100%: 178 Nm (przerywany: 245 Nm)

- Siła posuwu w X, Y, Z przy 100%: 13000 N (przerywany: 15600 N)

- Szybkość przesuwu w X, Y, Z: 30 m/min

- Maks. robocza prędkość posuwu w X, Y, Z: 10 m/min

- Tolerancja pozycjonowania Tp X(1000 mm)-Y-Z: 0,015 mm

- Maks. rozrzut pozycjonowania Ps: 0,010 mm

- System pomiarowy w X-Y-Z: Liniowe liniały szklane

- Wydajność frezowania w stali (St 60): 650 cm³/min

- Wydajność wiercenia w stali (St 60): Ø 60 mm

- Wydajność gwintowania w stali (St 60): M-36

- Liczba kieszeni narzędziowych: 24 (opcje: 40 - 52)

- Maks. długość narzędzia: 300 mm

- Maks. waga narzędzia: 10 kg

- Maks. średnica narzędzia (pełny magazynek): 85 mm

- Maks. średnica narzędzia (sąsiednie kieszenie wolne): 125 mm

- Zarządzanie narzędziami: Losowo

- Czas wymiany narzędzia: 3.5 s

- Czas wymiany narzędzia od wióra do wióra: 7 s

- Wymagana powierzchnia podłogi: ok. 17 m²

- Pojemność zbiornika chłodziwa: 370 litrów

- Długość maszyny (wymiar A): 4200 mm

- Teksturowana struktura farby (2 kolory): RAL szary 7037 / niebieski 5012

- Podłączenie elektryczne: 55 kW

- Napięcie robocze: 400 V / 50 Hz

- Przyłącze sprężonego powietrza: 6 bar

- Moc pompy chłodziwa: 0,75 kW

- Wyposażenie standardowe: Zabezpieczenie obudowy maszyny CE, przenośnik wiórów, zbiornik chłodziwa, liniowe liniały szklane w osiach X/Y/Z, pionowa okładzina wewnętrzna wzdłuż osi X, oświetlenie przestrzeni roboczej, automatyczne centralne smarowanie, hydrauliczne wyważenie przeciwwagi głowicy wrzeciona, automatyczne pneumatyczne czyszczenie wrzeciona, mobilny panel sterowania, gwintowanie na sztywno (gwintowanie bez uchwytu kompensacyjnego).

- Dostępne opcje fabryczne: Wewnętrzne doprowadzenie chłodziwa (IKZ), pełna obudowa maszyny, ścianka działowa do pracy wahadłowej, głowice dzielące/stoły obrotowe dla 1 lub 2 dodatkowych osi maszyny, sonda dotykowa narzędzia roboczego, systemy digitalizacji, systemy monitorowania narzędzi, przenośne elektroniczne kółko ręczne

- w zależności od wymagań, części w osi Y będą musiały zostać wymienione lub naprawione
